సబ్‌స్ట్రేట్ వర్సెస్ ఎపిటాక్సీ: సెమీకండక్టర్ తయారీలో కీలక పాత్రలు

పరిచయం: ఆధునిక చిప్స్ యొక్క రెండు స్తంభాలు

ఒక అధునాతన చిప్ హై-స్పీడ్ కంప్యూటేషన్ మరియు హై-పవర్ అవుట్‌పుట్‌ను ఎలా సాధిస్తుందో నిజంగా అర్థం చేసుకోవడానికి, మనం దాని భౌతిక నిర్మాణం యొక్క రెండు ప్రాథమిక స్తంభాలను-సెమీకండక్టర్ సబ్‌స్ట్రేట్ మరియు ఎపిటాక్సియల్ గ్రోత్ ప్రాసెస్‌ను పరిశోధించాలి.

సరళంగా చెప్పాలంటే, సబ్‌స్ట్రేట్ యాంత్రిక మద్దతు మరియు వేడి వెదజల్లడానికి “పునాది”ని అందిస్తుంది, అయితే ఎపిటాక్సియల్ పొర ఆ “పునాది”పై ఖచ్చితంగా నిర్మించబడిన “యాక్టివ్ ఫంక్షనల్ లేయర్”. రెండు పదాలు ఒకే అక్షరంతో విభిన్నంగా ఉన్నప్పటికీ, వాటికి పదార్థ నిర్మాణం, కల్పన ప్రక్రియలు మరియు క్రియాత్మక పాత్రలలో ప్రాథమిక తేడాలు ఉన్నాయి. ఈ కథనం వారి సాంకేతిక వ్యత్యాసాలు, కీలక పారామితులు మరియు తుది పరికరం పనితీరుపై నిర్ణయాత్మక ప్రభావాన్ని క్రమపద్ధతిలో వివరిస్తుంది.

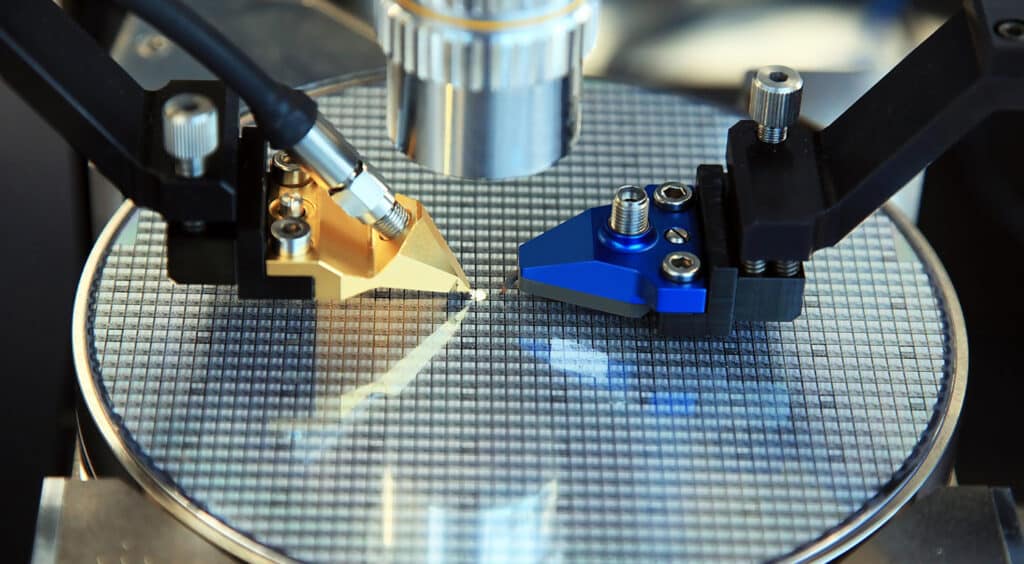

I. సెమీకండక్టర్ సబ్‌స్ట్రేట్ అంటే ఏమిటి?

[ఈ విభాగం యొక్క ముఖ్య ముగింపు]: సెమీకండక్టర్ సబ్‌స్ట్రేట్ పరికరం యొక్క "అస్థిపంజరం" మరియు "హీట్ సింక్"గా పనిచేస్తుంది. అధిక-స్వచ్ఛత కలిగిన సింగిల్-క్రిస్టల్ సిలికాన్ (Si) వినియోగదారు మార్కెట్‌లో ఆధిపత్యం చెలాయిస్తుంది, అయితే సిలికాన్ కార్బైడ్ (SiC), దాని అధిక ఉష్ణ వాహకత 4.9 W/cm·K, ఎలక్ట్రిక్ వాహనాలు మరియు అధిక-వోల్టేజ్ అనువర్తనాలకు ఒక అనివార్యమైన ఎంపికగా మారింది.

సెమీకండక్టర్ సబ్‌స్ట్రేట్‌లు దాదాపు అన్ని సెమీకండక్టర్ పరికరాల నిర్మాణ మరియు ఉష్ణ పునాదిని ఏర్పరుస్తాయి. యాంత్రిక దృక్కోణం నుండి, అవి సూక్ష్మ మరియు నానోస్ట్రక్చర్‌లకు మద్దతు ఇచ్చే భౌతిక వేదికగా పనిచేస్తాయి; మరీ ముఖ్యంగా, అవి నిరంతర క్రిస్టల్ లాటిస్ టెంప్లేట్‌ను అందిస్తాయి, ఇది తరువాత డిపాజిట్ చేయబడిన పొరల యొక్క క్రిస్టల్ ధోరణి మరియు నిర్మాణ సమగ్రతను నిర్ణయిస్తుంది.

అప్లికేషన్ అవసరాలపై ఆధారపడి, సబ్‌స్ట్రేట్ మెటీరియల్స్ సింగిల్-స్ఫటికం, పాలీక్రిస్టలైన్ లేదా నిరాకారమైనవి కావచ్చు; అయినప్పటికీ, అధిక-పనితీరు గల ఎలక్ట్రానిక్ పరికరాలు ధాన్యం సరిహద్దులను మరియు క్యారియర్ కదలికకు ఆటంకం కలిగించే లోపాలను తగ్గించడానికి దాదాపు పూర్తిగా అధిక-స్ఫటిక కడ్డీలపై ఆధారపడతాయి.

1.1 మెయిన్ స్ట్రీమ్ సబ్‌స్ట్రేట్ రకాలు మరియు వాటి మెటీరియల్ ప్రాపర్టీస్

పెద్ద-పరిమాణ సబ్‌స్ట్రేట్‌ల ఎంపిక నేరుగా పరికరం పనితీరు, తయారీ దిగుబడి మరియు వ్యయ నిర్మాణాన్ని ప్రభావితం చేస్తుంది. పరిశ్రమ ప్రధానంగా మూడు ప్రధాన రకాల సబ్‌స్ట్రేట్‌లను ఉపయోగిస్తుంది:

• సిలికాన్ సబ్‌స్ట్రేట్‌లు: Czochralski (CZ) లేదా ఫ్లోట్ జోన్ (FZ) పద్ధతుల ద్వారా పెరిగిన సింగిల్-క్రిస్టల్ సిలికాన్ (Si) నేటికీ ప్రపంచ సెమీకండక్టర్ పరిశ్రమలో సంపూర్ణ ప్రధాన స్రవంతిగా ఉంది. దీని ప్రయోజనాలు అసాధారణమైన ఖర్చు-ప్రభావం, అధిక యాంత్రిక బలం మరియు 300 మిమీ (12 అంగుళాలు) వరకు స్కేలబిలిటీలో ఉంటాయి. ఇది వినియోగదారు-గ్రేడ్ ప్రాసెసర్‌లు, మెమరీ పరికరాలు మరియు ప్రామాణిక సౌర ఘటాలలో విస్తృతంగా ఉపయోగించబడుతుంది.
• వైడ్-బ్యాండ్‌గ్యాప్ సబ్‌స్ట్రేట్‌లు (సిలికాన్ కార్బైడ్ మరియు నీలమణి): పవర్ మరియు ఫ్రీక్వెన్సీ అవసరాలు సిలికాన్ యొక్క భౌతిక పరిమితులను అధిగమించినప్పుడు, వైడ్-బ్యాండ్‌గ్యాప్ పదార్థాలు అనివార్యమైన ఎంపికగా మారతాయి.
• సిలికాన్ కార్బైడ్ (SiC): అత్యుత్తమ ఉష్ణ వాహకత (సుమారు 3.7 నుండి 4.9 W/cm·K[1]) మరియు అధిక బ్రేక్‌డౌన్ ఎలక్ట్రిక్ ఫీల్డ్ బలంతో, ఇది ఎలక్ట్రిక్ వెహికల్ (EV) ఇన్వర్టర్‌లు మరియు అధిక-వోల్టేజ్ పవర్ గ్రిడ్‌లకు అనువైన ఎంపిక.
• నీలమణి (అల్₂O₃): అద్భుతమైన ఆప్టికల్ పారదర్శకత మరియు విద్యుద్వాహక ఐసోలేషన్ లక్షణాలతో, ఇది నీలం/అతినీలలోహిత LEDలు మరియు ప్రత్యేక RF SOI అప్లికేషన్‌లలో విస్తృతంగా ఉపయోగించబడుతుంది.
• క్వార్ట్జ్ సబ్‌స్ట్రేట్: దాని అత్యంత అధిక రసాయన జడత్వం, ఉష్ణ విస్తరణ యొక్క అత్యంత తక్కువ గుణకం మరియు అధిక ఆప్టికల్ స్వచ్ఛత కారణంగా, ఇది ప్రధానంగా హై-ఎండ్ ఆప్టికల్ భాగాలు, ముసుగు ఖాళీలు మరియు ప్రత్యేక సెన్సార్ పరికరాలలో ఉపయోగించబడుతుంది.

1.2 సబ్‌స్ట్రేట్‌ల యొక్క రెండు ప్రధాన విధులు: మద్దతు మరియు వేడి వెదజల్లడం

వాస్తవ పరికర ఆపరేషన్ సమయంలో, బల్క్ సబ్‌స్ట్రేట్‌లు రెండు భర్తీ చేయలేని కీలక విధులను నిర్వహిస్తాయి:

మెకానికల్ మద్దతు: తీవ్రమైన థర్మల్ సైక్లింగ్, హై-వాక్యూమ్ కెమికల్ ప్రాసెస్‌లు, వేఫర్ హ్యాండ్లింగ్ మరియు బ్యాక్ ఎండ్ ప్యాకేజింగ్ సమయంలో స్ట్రక్చరల్ దృఢత్వాన్ని అందిస్తుంది, వేఫర్ వార్పింగ్ మరియు ఫ్రాక్చర్‌ను సమర్థవంతంగా నివారిస్తుంది.

ఉష్ణ ప్రసరణ (వేడి వెదజల్లడం): ఆధునిక చిప్స్ భారీ స్థానికీకరించిన ఉష్ణ ప్రవాహాలను ఉత్పత్తి చేస్తాయి; బల్క్ సిలికాన్ సబ్‌స్ట్రేట్‌లు డైరెక్ట్ హీట్ సింక్‌లుగా పనిచేస్తాయి, జంక్షన్ ప్రాంతం మరియు థర్మల్ రన్‌అవే వేడెక్కడాన్ని నిరోధించడానికి వేడిని బయటికి వెదజల్లుతుంది.

II. సెమీకండక్టర్ ఎపిటాక్సియల్ గ్రోత్ అంటే ఏమిటి? (పనితీరుతో నడిచే యాక్టివ్ లేయర్)

[ఈ విభాగం యొక్క ముఖ్య ముగింపు]: ఎపిటాక్సియల్ పొర అనేది "చిప్ పనితీరు యొక్క ఆత్మ." CVD/MOCVD భారీ-స్థాయి పారిశ్రామిక ఉత్పత్తిని నిర్వహిస్తుంది, అయితే MBE (మాలిక్యులర్ బీమ్ ఎపిటాక్సీ) పరమాణు-స్థాయి ఖచ్చితత్వంతో అల్ట్రా-నిటారుగా ఉండే ఇంటర్‌ఫేస్‌లను అనుమతిస్తుంది. ఎపిటాక్సియల్ టెక్నాలజీ లేకుండా, 5G మిల్లీమీటర్-వేవ్ రాడార్ మరియు అధిక-వోల్టేజ్ MOSFETల యొక్క అల్ట్రా-తక్కువ ఆన్-రెసిస్టెన్స్ అసాధ్యం.

సబ్‌స్ట్రేట్ స్థిరమైన పునాదిని అందించినప్పటికీ, పెద్దమొత్తంలో పెరిగిన సింగిల్ స్ఫటికాలు అనివార్యంగా సూక్ష్మ లోపాలు, సహజ మలినాలను మరియు స్థిర విద్యుత్ లక్షణాలను కలిగి ఉంటాయి. అల్ట్రా-హై-స్పీడ్, హై-ఎఫిషియెన్సీ పరికరాలను రూపొందించడానికి, తయారీదారులు ఎపిటాక్సీని స్వీకరించారు-అల్ట్రా-క్లీన్, సన్నని క్రిస్టల్ లేయర్‌లను టార్గెట్ సబ్‌స్ట్రేట్‌లో నియంత్రిత నిక్షేపణ.

ఎపిటాక్సియల్ ప్రక్రియలో, ఆవిరి లేదా పరమాణు కిరణాల నుండి అణువులు వేడిచేసిన ఉపరితల ఉపరితలంపై జమ చేయబడతాయి మరియు అంతర్లీన క్రిస్టల్ లాటిస్‌తో సంపూర్ణంగా సమలేఖనం చేయబడతాయి. ఫలితంగా వచ్చే ఎపిటాక్సియల్ పొర చాలా ఎక్కువ క్రిస్టల్ స్వచ్ఛతను ప్రదర్శిస్తుంది, లోపం సాంద్రతతో బల్క్ సబ్‌స్ట్రేట్ కంటే అనేక ఆర్డర్‌ల పరిమాణం తక్కువగా ఉంటుంది.

2.1 మెయిన్ స్ట్రీమ్ ఎపిటాక్సియల్ డిపాజిషన్ టెక్నాలజీస్ అండ్ ఎక్విప్‌మెంట్

ఆధునిక ఎపిటాక్సియల్ పెరుగుదల ప్రధానంగా క్రింది అధునాతన పద్ధతుల ద్వారా సాధించబడుతుంది:

• రసాయన ఆవిరి నిక్షేపణ (CVD / MOCVD): వాయు పూర్వగాములు వేడిచేసిన పొర ఉపరితలంపై కుళ్ళిపోయి ఏకరీతి ఏక-స్ఫటిక పొరను ఏర్పరుస్తాయి. వీటిలో, మెటల్-ఆర్గానిక్ కెమికల్ ఆవిరి నిక్షేపణ (MOCVD) అనేది III-V సమ్మేళనాలు మరియు వైడ్-బ్యాండ్‌గ్యాప్ సెమీకండక్టర్ల యొక్క ఎపిటాక్సియల్ పెరుగుదలకు పరిశ్రమ ప్రమాణం.

• మాలిక్యులర్ బీమ్ ఎపిటాక్సీ (MBE): అల్ట్రా-హై వాక్యూమ్ (UHV) వాతావరణంలో నిర్వహించబడుతుంది, ఈ ప్రక్రియ ఒక నిర్దిష్ట థర్మల్ బీమ్‌ను సబ్‌స్ట్రేట్‌పైకి మళ్లించడం ద్వారా ఒకే-అణువు-పొర ఖచ్చితత్వాన్ని సాధిస్తుంది, ఫలితంగా చాలా నిటారుగా ఉండే ఇంటర్‌ఫేస్ ప్రవణతలు ఏర్పడతాయి. ఇది క్వాంటం బావులు వంటి అల్ట్రా-ఫైన్ నిర్మాణాలకు అనుకూలంగా ఉంటుంది.

అధిక-నాణ్యత ఎపిటాక్సియల్ నిక్షేపణ అనేది ఖచ్చితమైన ప్రక్రియ నియంత్రణపై మాత్రమే కాకుండా రియాక్షన్ ఛాంబర్‌లోని కీలక భాగాల జీవితకాల నిర్వహణపై కూడా ఆధారపడుతుంది (SiC-కోటెడ్ గ్రాఫైట్ సబ్‌స్ట్రేట్‌లు వంటివి), ఇది నేరుగా ప్రక్రియ స్థిరత్వం మరియు దిగుబడిని ప్రభావితం చేస్తుంది.

2.2 ఎపిటాక్సియల్ టెక్నాలజీ ద్వారా ఎనేబుల్ చేయబడిన అధునాతన అప్లికేషన్‌లు

ఎపిటాక్సీ బల్క్ మెటీరియల్‌తో మాత్రమే సాధించలేని పరికర నిర్మాణాలను ప్రారంభిస్తుంది:

• సిలికాన్-జర్మేనియం హెటెరోజంక్షన్ బైపోలార్ ట్రాన్సిస్టర్ (SiGe HBT): బేస్ రీజియన్‌లో అల్ట్రాథిన్ SiGe ఎపిటాక్సియల్ లేయర్‌ను పెంచడం బ్యాండ్‌గ్యాప్ షిఫ్ట్‌ను సృష్టిస్తుంది, అధిక-ఫ్రీక్వెన్సీ ప్రతిస్పందన వేగాన్ని గణనీయంగా పెంచుతుంది.
• స్ట్రెయిన్డ్ సిలికాన్ టెక్నాలజీ: SiGe లాటిస్‌పై సన్నని సిలికాన్ పొరను జమ చేయడం వలన తన్యత లేదా సంపీడన ఒత్తిడిని ప్రేరేపిస్తుంది, తద్వారా క్యారియర్ మొబిలిటీ పెరుగుతుంది (n-FETలలో ఎలక్ట్రాన్ మొబిలిటీ మరియు p-FETలలో హోల్ మొబిలిటీ రెండూ మెరుగుపడతాయి).
• సెలెక్టివ్ ఎపిటాక్సియల్ గ్రోత్ (SEG): ఆధునిక ఫిన్‌ఫెట్ మరియు గేట్-ఆల్-అరౌండ్ (GAA) నిర్మాణాలలో, మూలం/డ్రెయిన్ ప్రాంతాలపై ఎంపిక చేసిన Si/SiGe ఎపిటాక్సియల్ పెరుగుదల కాంటాక్ట్ రెసిస్టెన్స్‌ని తగ్గిస్తుంది మరియు సంతృప్త ప్రవాహాన్ని పెంచుతుంది.

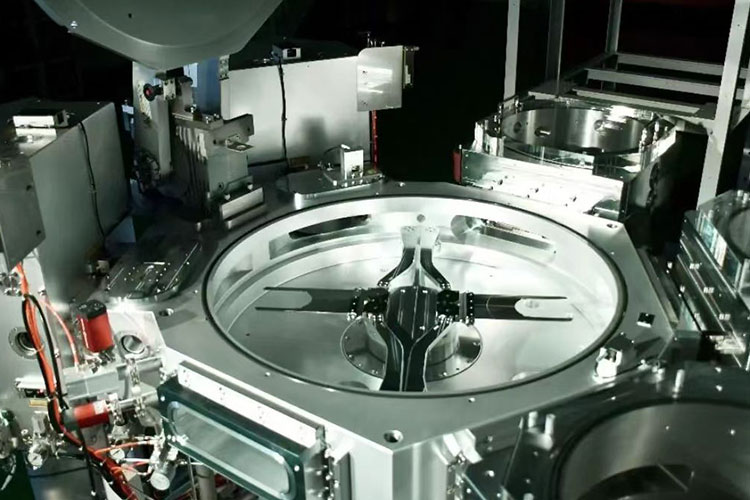

సెమీకండక్టర్ ఎపిటాక్సీ ప్రక్రియ యొక్క నిర్వచనం కోసం, వీటిని చూడండి:సెమీకండక్టర్ ఎపిటాక్సీ ప్రక్రియ అంటే ఏమిటి?

III. సబ్‌స్ట్రేట్ వర్సెస్ ఎపిటాక్సియల్ వేఫర్: కీలక వ్యత్యాసాల అవలోకనం

[ఈ విభాగం యొక్క ముఖ్య ముగింపు]: రెండింటి మధ్య తేడాను గుర్తించడానికి అత్యంత ప్రత్యక్ష మార్గం వాటి "క్రియాత్మక పాత్రలను" పరిశీలించడం - భౌతిక మరియు ఉష్ణ షాక్‌లను తట్టుకోవడానికి సబ్‌స్ట్రేట్ బాధ్యత వహిస్తుంది, అయితే ఎపిటాక్సియల్ పొర ప్రస్తుత మరియు విద్యుత్ క్షేత్రాలను తట్టుకోవడానికి బాధ్యత వహిస్తుంది. లోపభూయిష్ట ప్రాంతం నుండి క్రియాశీల ప్రాంతాన్ని విడదీయడం ద్వారా, ఎపిటాక్సియల్ పొరలు లీకేజ్ కరెంట్ స్థాయిలను నేరుగా సబ్‌స్ట్రేట్‌పై రూపొందించిన పరికరాల కంటే తక్కువ పరిమాణంలో ఒకటి కంటే ఎక్కువ ఆర్డర్‌లను సాధిస్తాయి.

దృశ్యమాన పోలిక కోసం, దిగువ పట్టిక కీలక తయారీ పారామితుల పరంగా బల్క్ సబ్‌స్ట్రేట్‌లు మరియు ఎపిటాక్సియల్ పొరల మధ్య ప్రాథమిక వ్యత్యాసాలను సంగ్రహిస్తుంది:

IV. సాంకేతిక అభివృద్ధి: ఎపిటాక్సీ ప్రాథమికంగా పరికర పనితీరును ఎలా మెరుగుపరుస్తుంది?

[ఈ విభాగం యొక్క ముఖ్య ముగింపు]: బల్క్ సబ్‌స్ట్రేట్‌లలోని సహజ మైక్రోడిఫెక్ట్‌లు మరియు థర్మల్ స్ట్రెస్ పాయింట్‌లు పరికరాలలో అధిక లీకేజ్ కరెంట్ మరియు తక్కువ బ్రేక్‌డౌన్ వోల్టేజీకి కారణమయ్యే “దాచిన కిల్లర్స్”. ఎపిటాక్సియల్ టెక్నాలజీ యొక్క సారాంశం "లోపభూయిష్ట మెకానికల్ సబ్‌స్ట్రేట్" ను "లోపం లేని క్రియాశీల క్రియాత్మక పొర" నుండి వేరు చేయడంలో ఉంది, తద్వారా స్వచ్ఛమైన ఎపిటాక్సియల్ పొరలో క్యారియర్ రవాణాను వేరు చేస్తుంది. ఈ డీకప్లింగ్ డిజైన్ నేరుగా అధిక ఆపరేటింగ్ పౌనఃపున్యాలు, తక్కువ విద్యుత్ వినియోగం మరియు ఎక్కువ కాలం పరికర జీవితకాలానికి దారి తీస్తుంది-ఒకే బల్క్ సబ్‌స్ట్రేట్‌లను ఉపయోగించడం ద్వారా ఎప్పటికీ సాధించలేని గుణాత్మక లీప్.

ఎపిటాక్సియల్ టెక్నాలజీ పరిచయం కేవలం "ఫిల్మ్ యొక్క పొరను జోడించడం" మాత్రమే కాదు, పరికర విశ్వసనీయత మరియు విద్యుత్ పనితీరులో గుణాత్మక పురోగతి.

అత్యధిక రసాయన స్వచ్ఛతతో కూడా, ప్రామాణిక బల్క్ సబ్‌స్ట్రేట్‌లు అనివార్యంగా మైక్రోపోరోసిటీ, ఆక్సిజన్ అవక్షేపాలు మరియు క్రిస్టల్ పుల్లింగ్ ప్రక్రియ నుండి మిగిలిపోయిన థర్మల్ స్ట్రెస్ పాయింట్‌లను కలిగి ఉంటాయి. బల్క్ సబ్‌స్ట్రేట్‌లపై నేరుగా పరికరాలను తయారు చేయడం వలన తరచుగా అధిక లీకేజ్ కరెంట్ మరియు తక్కువ బ్రేక్‌డౌన్ వోల్టేజ్ టాలరెన్స్ ఏర్పడతాయి.

దీనికి విరుద్ధంగా, ఎపిటాక్సియల్ పొరలు క్యారియర్ రవాణాను స్వచ్ఛమైన, లోపం లేని ఎపిటాక్సియల్ పొరలో వేరు చేస్తాయి. లోపం-పీడిత యాంత్రిక ఉపరితలం నుండి క్రియాశీల క్రియాత్మక ప్రాంతాన్ని విడదీయడం ద్వారా, తయారీదారులు సాధించగలరు:

• అధిక ఆపరేటింగ్ ఫ్రీక్వెన్సీలు (పారాసిటిక్ కెపాసిటెన్స్ తగ్గింది);
• తక్కువ విద్యుత్ వినియోగం (తగ్గిన లీకేజీ);
• సుదీర్ఘమైన పరికర జీవితకాలం మరియు విపరీతమైన ఎలెక్ట్రోథర్మల్ ఒత్తిడిలో అసాధారణమైన స్థిరత్వం.

ఉదాహరణకు, పవర్ సెమీకండక్టర్స్ రంగంలో, SiC సజాతీయ ఎపిటాక్సియల్ లేయర్ యొక్క నాణ్యత నేరుగా బ్రేక్‌డౌన్ వోల్టేజ్ రేటింగ్ మరియు MOSFET పరికరాల ఆన్-రెసిస్టెన్స్‌ని నిర్ణయిస్తుంది-దీనిని బల్క్ SiC సబ్‌స్ట్రేట్‌లు సొంతంగా సాధించలేవు.

V. ఇంజనీర్లకు అత్యంత ఆందోళన కలిగించే సాంకేతిక సమస్యలు (FAQ)

(వాస్తవ ఎపిటాక్సియల్ గ్రోత్ ప్రక్రియల సమయంలో సెమీకండక్టర్ ప్రొడక్షన్ లైన్ ప్రాసెస్ ఇంజనీర్లు ఎదుర్కొనే సాధారణ సాంకేతిక సవాళ్ల నుండి క్రింది ప్రశ్నలు ఉత్పన్నమయ్యాయి)

Q1: ఎపిటాక్సియల్ పెరుగుదల సమయంలో నలుసు పదార్థం అకస్మాత్తుగా పెరిగితే, ఛాంబర్ లీక్‌లను పక్కన పెడితే, ఏ ఇతర సులభంగా పట్టించుకోని ప్రాంతాలను పరిశోధించాలి?

జ: రొటీన్ వేఫర్ పరుగుల సమయంలో ఇంజనీర్లు ఎదుర్కొనే అత్యంత సవాలుగా ఉండే ఊహించని పరిస్థితుల్లో ఇది ఒకటి. చాంబర్ గాలి చొరబడనిదిగా నిర్ధారించిన తర్వాత, మూడు "దాచిన మూలల" పరిశోధనకు ప్రాధాన్యత ఇవ్వాలని మేము సిఫార్సు చేస్తున్నాము:

1. గ్రాఫైట్ ససెప్టర్ యొక్క ఉపరితల పరిస్థితి: SiC పూతలోని మైక్రోక్రాక్‌లు లేదా పీలింగ్ ప్రాంతాలు అధిక ఉష్ణోగ్రతల వద్ద కణాలను విడుదల చేయగలవు. ససెప్టర్‌ను 1000 కంటే ఎక్కువ పరుగులు ఉపయోగించినట్లయితే, పరీక్ష కోసం దాన్ని వెంటనే భర్తీ చేయాలని మేము సిఫార్సు చేస్తున్నాము-ససెప్టర్‌ను చెక్కుచెదరకుండా ఉన్న పూతతో భర్తీ చేసిన తర్వాత అనేక కణ సమస్యలు అదృశ్యమవుతాయి.

2. గ్యాస్ లైన్ స్విచ్చింగ్ సమయంలో ప్రెజర్ ట్రాన్సియెంట్స్: MOCVD సిస్టమ్స్‌లో, సోర్స్ గ్యాస్ స్విచింగ్ సమయంలో ఒత్తిడి హెచ్చుతగ్గుల కారణంగా పైపింగ్ లోపలి గోడల నుండి ఉపఉత్పత్తులు విడిపోవడానికి కారణం కావచ్చు. ఒత్తిడి ఓవర్‌షూట్ జరుగుతోందో లేదో నిర్ధారించడానికి ఆటోమేటిక్ ప్రెజర్ కంట్రోలర్ (APC) యొక్క ప్రతిస్పందన వక్రరేఖను తనిఖీ చేయాలని మేము సిఫార్సు చేస్తున్నాము.

3. సబ్‌స్ట్రేట్ వెనుక భాగంలో కలుషితాలు: ఛాంబర్‌లోకి ప్రవేశించే ముందు సబ్‌స్ట్రేట్ వెనుక భాగంలో చక్కటి ధూళి లేదా సేంద్రీయ అవశేషాలు ఉంటే, అది అధిక ఉష్ణోగ్రతల వద్ద ముందు వైపు ఎపిటాక్సియల్ పొరకు "మైగ్రేట్" కావచ్చు-ఇది సాధారణంగా పట్టించుకోని సమస్య.

పార్టికల్ ట్రబుల్షూటింగ్ అనేది తప్పనిసరిగా "తొలగింపు" ప్రక్రియ: చాలా తరచుగా భర్తీ చేయబడిన వినియోగ వస్తువులతో ప్రారంభించండి మరియు ఛాంబర్ యొక్క లోతైన భాగాల వైపు దశలవారీగా సమస్యను కనుగొనండి.

Q2: SiC ఎపిటాక్సీలో, స్టెప్-ఫ్లో గ్రోత్ కోసం ప్రాసెస్ విండో ఎంత ఇరుకైనది? ఉష్ణోగ్రత మరియు పీడన వ్యత్యాసాల కోసం సహనం ఏమిటి?

A: ఈ ప్రశ్న SiC ఎపిటాక్సీ ప్రక్రియ యొక్క ప్రధాన భాగాన్ని తాకుతుంది-దశ-ప్రవాహ వృద్ధికి చాలా ఇరుకైన విండోలో ఏకకాలంలో మూడు షరతులు అవసరం: తగినంత ఉపరితల చలనశీలత, దశ అంచు వద్ద తగిన న్యూక్లియేషన్ అవరోధం మరియు త్రిమితీయ ద్వీప పెరుగుదలను అణచివేయడం.

మాస్ ప్రొడక్షన్ లైన్ల నుండి ఆచరణాత్మక డేటా ఆధారంగా:

• ఉష్ణోగ్రత విండో: సాధారణంగా 1550°C మరియు 1650°C మధ్య, ప్రభావవంతమైన విండో సుమారు ±15°C. ఉష్ణోగ్రత చాలా తక్కువగా ఉంటే, ఉపరితల కరుకుదనం (RMS) తీవ్రంగా క్షీణిస్తుంది; ఉష్ణోగ్రత చాలా ఎక్కువగా ఉంటే, 3C-SiC పాలిమార్ఫిక్ చేరికలు కనిపిస్తాయి.
• ఒత్తిడి విండో: సాధారణంగా 50 మరియు 200 mbar మధ్య నియంత్రించబడుతుంది, దాదాపు ± 20 mbar ప్రభావవంతమైన విండోతో. అధిక పీడనం → తగ్గిన ఉపరితల వలస పొడవు మరియు స్టెప్ కోలెసెన్స్; తగినంత ఒత్తిడి → తగ్గిన ఆవిరి సూపర్‌సాచురేషన్ మరియు వృద్ధి రేటులో గణనీయమైన క్షీణత.

ప్రాక్టికల్ ఇంజనీరింగ్ అప్లికేషన్‌లలో, చాలా మంది ప్రాసెస్ ఇంజనీర్లు మొదట ఉష్ణోగ్రతను పరిష్కరించి, ఆపై విండోను కనుగొనడానికి ఒత్తిడిని చక్కగా ట్యూన్ చేయడానికి ఇష్టపడతారు-ఎందుకంటే ఛాంబర్ ఒత్తిడి మార్పులకు మరింత త్వరగా స్పందిస్తుంది, ఇది వేగవంతమైన DOE (ప్రయోగాల రూపకల్పన) స్కాన్‌లకు అనుకూలంగా ఉంటుంది.

Q3: MOCVD పరికరాలలో గ్రాఫైట్ ససెప్టర్ రీప్లేస్‌మెంట్ సైకిల్ ఎలా నిర్ణయించబడుతుంది? ఇది పరుగుల సంఖ్య లేదా దృశ్య తనిఖీ ఆధారంగా ఉందా?

A: ఈ సమస్య నేరుగా ప్రాసెస్ దిగుబడి మరియు ఉత్పత్తి ఖర్చుల మధ్య సమతుల్యతకు సంబంధించినది మరియు ప్రొడక్షన్ లైన్ ఇంజనీర్లు మరియు సేకరణ నిర్ణయాధికారులు ఇద్దరికీ కీలక దృష్టి.

పరిశ్రమ-ప్రామాణిక అభ్యాసం అనేది "బ్యాచ్ జీవితకాలం" మరియు "దృశ్య తనిఖీ" కలిపి డ్యూయల్ ట్రాక్ విధానం:

• బ్యాచ్ జీవితకాలం: సరఫరాదారులు సిఫార్సు చేయబడిన సేవా జీవితాన్ని అందిస్తారు (ఉదా., VETEK యొక్క SiC-కోటెడ్ ససెప్టర్లు Aixtron బ్యాచ్‌ల కోసం సిఫార్సు చేయబడ్డాయి), పూత యొక్క థర్మల్ సైక్లింగ్ అలసట ఆధారంగా వేగవంతమైన వృద్ధాప్య పరీక్షల నుండి తీసుకోబడ్డాయి. ప్రదర్శన సాధారణమైనప్పటికీ, ఆకస్మిక వైఫల్యం ప్రమాదాన్ని తగ్గించడానికి ఈ బ్యాచ్ కౌంట్‌ను చేరుకోవడానికి ముందు షెడ్యూల్ ప్రకారం ససెప్టర్‌ను భర్తీ చేయాలని సిఫార్సు చేయబడింది.

• దృశ్య తనిఖీ: ప్రతి బ్యాచ్ ప్రాసెసింగ్ తర్వాత, SiC పూత ఉపరితలాన్ని దృశ్యమానంగా తనిఖీ చేయండి లేదా మైక్రోస్కోప్‌లో పరిశీలించండి. కింది "ఎరుపు జెండాలు" ఏవైనా కనిపిస్తే, వెంటనే భర్తీ చేయాలి-సిఫార్సు చేయబడిన సేవా జీవితం ముగిసే వరకు వేచి ఉండకండి:

① పూత యొక్క కనిపించే పొట్టు లేదా పగుళ్లు;

② ఉపరితలంపై > 1 మిమీ వ్యాసంతో రంగు మారిన పాచెస్ (గ్రాఫైట్ సబ్‌స్ట్రేట్ యొక్క పూత నష్టం మరియు ఆక్సీకరణను సూచిస్తుంది);

③ ఎపిటాక్సియల్ పొరలో పునరావృతమయ్యే స్థానికీకరించిన మందం వైవిధ్యాలు, వాయుప్రసరణ పంపిణీ కారకాలు మినహాయించబడినట్లయితే.

ప్రతి బ్యాచ్ యొక్క రూపాన్ని ఫోటో తీయడం మరియు ఆర్కైవ్ చేయడం ద్వారా ఏకకాలంలో సబ్‌స్ట్రేట్ లైఫ్‌స్పాన్ డేటాబేస్‌ను ఏర్పరుచుకుంటూ, సప్లయర్ సిఫార్సు చేసిన జీవితకాలం 80% రీప్లేస్‌మెంట్ సైకిల్‌ను సెట్ చేయడం విస్తృతంగా ధృవీకరించబడిన ఇంజనీరింగ్ అభ్యాసం-ఈ విధానం అకాల స్క్రాపింగ్ (వ్యర్థాలకు కారణమవుతుంది) మరియు జూదం రెండింటినీ నివారిస్తుంది.

Q4: ఎపిటాక్సియల్ వేఫర్ బో లేదా వార్ప్ స్పెసిఫికేషన్‌లను మించిపోయినప్పుడు, ఇది ప్రధానంగా సబ్‌స్ట్రేట్ లేదా ఎపిటాక్సియల్ ప్రక్రియ వల్ల జరిగిందా?

A: దిగుబడి విశ్లేషణ సమావేశాల సమయంలో ఇంజనీర్లలో ఇది అత్యంత చర్చనీయాంశమైన "బాధ్యత యొక్క ఆపాదింపు" సమస్య. సమాధానం-రెండూ దోహదపడతాయి, కానీ సాపేక్ష బరువు వస్తు వ్యవస్థపై ఆధారపడి మారుతుంది:

వార్‌పేజ్ సమస్యల కోసం ప్రాగ్మాటిక్ ట్రబుల్షూటింగ్ సీక్వెన్స్: ముందుగా, సబ్‌స్ట్రేట్ యొక్క ఇన్‌కమింగ్ వార్‌పేజ్ డేటా (సరఫరాదారు Cpk నివేదిక)ని ధృవీకరించండి → తర్వాత, ఎపిటాక్సియల్ ఫర్నేస్ యొక్క ఉష్ణోగ్రత ఏకరూపతను (థర్మోకపుల్ కాలిబ్రేషన్) తనిఖీ చేయండి → చివరగా, ప్రాసెస్ రెసిపీని సర్దుబాటు చేయండి.

VI. సారాంశం మరియు ఎంపిక సిఫార్సులు

సారాంశంలో, సబ్‌స్ట్రేట్ "అస్థిపంజరం మరియు హీట్ సింక్"గా పనిచేస్తుంది, అయితే ఎపిటాక్సియల్ పొర "మెదడు మరియు కండరాలు"గా పనిచేస్తుంది. రెండూ అనివార్యమైనవి:

మీరు ఖర్చు-సెన్సిటివ్ స్టాండర్డ్ లాజిక్ చిప్‌లు లేదా సాధారణ వివిక్త పరికరాలపై దృష్టి సారిస్తే, మీ అవసరాలను తీర్చడానికి అధిక-నాణ్యత, పెద్ద-పరిమాణ సిలికాన్ సబ్‌స్ట్రేట్‌లు సరిపోతాయి.

మీ అప్లికేషన్ హై-ఫ్రీక్వెన్సీ కమ్యూనికేషన్‌లు, హై-వోల్టేజ్ పవర్ కన్వర్షన్ లేదా హై-సెన్సిటివిటీ ఫోటోడెటెక్షన్‌ను కలిగి ఉంటే, ఖచ్చితమైన ఎపిటాక్సియల్ ప్రక్రియలను ఉపయోగించి తయారు చేయబడిన పొరలు మీ ఉత్తమ ఎంపిక.

నేటి సెమీకండక్టర్ తయారీ పరిశ్రమలో, నిరంతరం "వేగవంతమైన, చిన్న మరియు మరింత సమర్థవంతమైన" పరిష్కారాలను అనుసరిస్తుంది, మూర్ యొక్క చట్టం యొక్క భౌతిక పరిమితులను అధిగమించడానికి ఎపిటాక్సియల్ సాంకేతికత ఒక ప్రధాన సాధనంగా మారింది.

మీ ప్రాజెక్ట్ కోసం అనుకూల ఎపిటాక్సియల్ వేఫర్‌లు కావాలా లేదా నిర్దిష్ట సబ్‌స్ట్రేట్ ఎంపిక ఎంపికల గురించి తెలుసుకోవాలనుకుంటున్నారా?

[క్లిక్ చేయండిఇక్కడమమ్మల్ని సంప్రదించడానికి] లేదా [+86-18069220752] కాల్ చేయండి మరియు మా ప్రాసెస్ ఇంజనీర్లు మీకు వృత్తిపరమైన సాంకేతిక మద్దతును అందిస్తారు.
