PVT అప్లికేషన్‌లలో TaC కోటింగ్ ఎలా SiC క్రిస్టల్ గ్రోత్‌ను మెరుగుపరుస్తుంది

PVT అప్లికేషన్‌లలో TaC కోటింగ్ ఎలా SiC క్రిస్టల్ గ్రోత్‌ను మెరుగుపరుస్తుంది

సిలికాన్ కార్బైడ్ (SiC) ఇప్పుడు ఎలక్ట్రిక్ వెహికల్ పవర్‌ట్రెయిన్‌లు, పునరుత్పాదక శక్తి కన్వర్టర్‌లు మరియు హై-ఫ్రీక్వెన్సీ పవర్ మాడ్యూల్స్‌లో చాలా పురోగతిని కలిగి ఉంది. తయారీ ఆర్థికశాస్త్రం మరియు పరికర పనితీరు రెండూ SiC క్రిస్టల్ కొలతలు పెంచడం, బ్యాచ్ దిగుబడిని పెంచడం మరియు లోపభూయిష్ట జనాభాను అణచివేయడంపై ఆధారపడి ఉంటాయి. ఈ లక్ష్యాలను చేరుకోవడం ఫైన్-ట్యూన్ చేయబడిన ప్రక్రియ వంటకాల కంటే ఎక్కువ అవసరం. థర్మల్ ఫీల్డ్ మెటీరియల్స్ యొక్క సమగ్రత మరియు దీర్ఘాయువు సమానంగా నిర్ణయాత్మకంగా మారతాయి, ప్రత్యేకించి ఫిజికల్ వేపర్ ట్రాన్స్‌పోర్ట్ (PVT) ఫర్నేస్‌లలోని దూకుడు పరిస్థితుల కారణంగా.

గ్రాఫైట్ భాగాల కోసం ఉపరితల ఇంజనీరింగ్ ఎంపికలలో, టాంటాలమ్ కార్బైడ్ (TaC) యొక్క రసాయన ఆవిరి నిక్షేపణ (CVD) కొలవదగిన ట్రాక్షన్‌ను పొందింది. ఈ పూత కేవలం ఉపరితలాన్ని రక్షించదు; ఇది అత్యంత కఠినమైన సేవను చూసే భాగాల యొక్క ఉపరితల రసాయన శాస్త్రాన్ని మరియు ఉష్ణ ప్రతిస్పందనను చురుకుగా సవరిస్తుంది.

PVT ఫర్నేస్ లోపల TaC కోటింగ్ ఏమి చేస్తుంది?

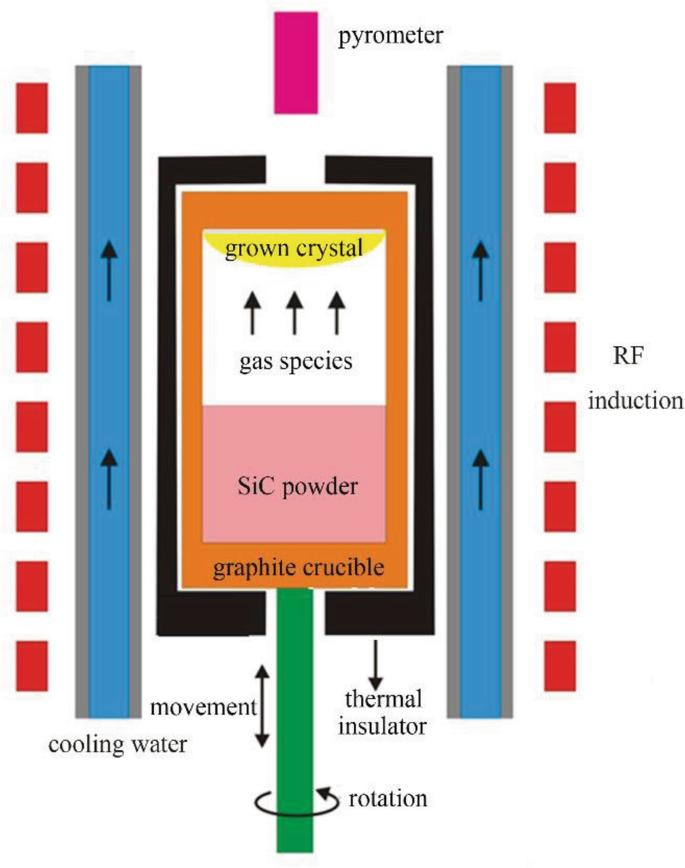

PVT వృద్ధి SiC ఫీడ్‌స్టాక్‌ను 2,000°C కంటే ఎక్కువ సబ్‌లిమేట్ చేయడం ద్వారా కొనసాగుతుంది. ఫలితంగా ఆవిరి జాతులు చల్లటి విత్తన స్ఫటికం వైపు ప్రయాణిస్తాయి, ఇక్కడ సంక్షేపణం మరియు పునఃస్ఫటికీకరణ క్రమంగా బౌల్‌ను నిర్మిస్తాయి. ఒక్క పరుగు వందల గంటల పాటు సాగుతుంది. ఈ విరామ సమయంలో, ప్రతి గ్రాఫైట్ ఉపరితలం-క్రూసిబుల్ గోడలు, సీడ్ హోల్డర్, గైడ్ రింగులు-స్థిరమైన సిలికాన్-రిచ్ ఆవిరి, విపరీతమైన ఉష్ణ ప్రవణతలు మరియు థర్మల్ విస్తరణ అసమతుల్యత నుండి యాంత్రిక ఒత్తిడిని ఎదుర్కొంటుంది.

రక్షిత పొరలు లేకుండా, గ్రాఫైట్ రెండు సమాంతర క్షీణత మార్గాలకు లోనవుతుంది. ఒకటి భౌతికమైనది: ఉపరితల కోత ఆవిరి ప్రవాహంలోకి చక్కటి కార్బన్ కణాలను విడుదల చేస్తుంది. మరొకటి రసాయనం: సిలికాన్ ఆవిరి గ్రాఫైట్‌తో చర్య జరిపి అస్థిర SiC లేదా ఇతర మధ్యవర్తి జాతులను ఏర్పరుస్తుంది, క్రమంగా కాంపోనెంట్ వాల్‌ను సన్నగిల్లుతుంది. రెండు మార్గాలు కార్బన్ క్లస్టర్‌లను పరిచయం చేస్తాయి లేదా పెరుగుతున్న స్ఫటికంలో లోహపు మలినాలను ట్రేస్ చేస్తాయి మరియు రెండూ ఖరీదైన ఫర్నేస్ ఫర్నిచర్ యొక్క ఉపయోగకరమైన జీవితాన్ని తగ్గిస్తాయి.

CVD TaC పూత ఈ యంత్రాంగాలకు అంతరాయం కలిగిస్తుంది. పూత పొర స్టోయికియోమెట్రిక్‌గా నియంత్రించబడుతుంది, పిన్‌హోల్ లేనిది మరియు గ్రాఫైట్ సబ్‌స్ట్రేట్‌కు కట్టుబడి ఉంటుంది. ఇది అధిక-ఉష్ణోగ్రత ఆవిరికి రసాయనికంగా జడమైన ముఖాన్ని అందిస్తుంది, కాబట్టి అంతర్లీన గ్రాఫైట్ ఎప్పుడూ రియాక్టివ్ వాతావరణాన్ని నేరుగా సంప్రదించదు. ఈ విభజన ప్రాథమికంగా కాలుష్య పథాన్ని మారుస్తుంది.

క్రిస్టల్ నాణ్యతలో మెరుగుదలలు గమనించబడ్డాయి

క్రిస్టల్ పెంపకందారులు తరచుగా TaC-పూతతో కూడిన భాగాలు తక్కువ కార్బన్ చేరికలు మరియు మైక్రోపైప్ ముగింపులతో పరస్పర సంబంధం కలిగి ఉన్నాయని నివేదిస్తారు. బహుళ పరుగుల అంతటా స్థిరమైన ఉపరితల స్థితిని నిర్వహించడానికి పూత యొక్క సామర్థ్యంలో వివరణ ఉంది. అన్‌కోటెడ్ గ్రాఫైట్ కాలక్రమేణా మారుతుంది-దాని సారంధ్రత పెరుగుతుంది, దాని ఉద్గారత మారుతుంది మరియు దాని స్థానిక ఉష్ణోగ్రత పంపిణీ డ్రిఫ్ట్‌లు. ఈ క్రమమైన మార్పులు ఏకరీతి రేడియల్ పెరుగుదలకు అవసరమైన ఉష్ణ క్షేత్ర సమరూపతను భంగపరుస్తాయి.

స్థిరమైన ఉష్ణ క్షేత్రం, దీనికి విరుద్ధంగా, విత్తన ఉపరితలంపై నియంత్రిత దశ-ప్రవాహ పెరుగుదలకు అవసరమైన అక్షసంబంధ మరియు రేడియల్ ఉష్ణోగ్రత ప్రవణతలను సంరక్షిస్తుంది. TaC పూతతో, క్రూసిబుల్ ఇంటీరియర్ దాని అసలు జ్యామితి మరియు థర్మల్ ఎమిసివిటీని ఎక్కువ వృద్ధి చక్రాల మీద కలిగి ఉంటుంది. ఫలితం పరుగు నుండి పరుగు వరకు క్రిస్టల్ నాణ్యత కొలమానాల యొక్క కఠినమైన పంపిణీ, ఇది ప్రతి బౌల్‌కు ఉపయోగించగల పొరల భిన్నాన్ని నేరుగా పెంచుతుంది.

పొడిగించిన కాంపోనెంట్ జీవితకాలం మరియు కార్యాచరణ వ్యయం

TaC పూత కోసం ఆర్థిక సందర్భం తరచుగా జీవితకాల పొడిగింపుపై ఆధారపడి ఉంటుంది. నిర్దిష్ట ఉష్ణోగ్రత ప్రొఫైల్ మరియు రన్ వ్యవధిని బట్టి అన్‌కోటెడ్ రూపంలో ఉన్న గ్రాఫైట్ భాగాలు 10-20 వృద్ధి పరుగుల తర్వాత భర్తీ చేయాల్సి ఉంటుంది. డాక్యుమెంట్ చేయబడిన ఫర్నేస్ ఆపరేషన్‌లలో TaC-కోటెడ్ సమానమైనవి, కొలవగల బరువు తగ్గడం లేదా ఉపరితల కరుకుదనాన్ని చూపించే ముందు ఆ సేవా జీవితాన్ని మామూలుగా 2-3 రెట్లు సాధిస్తాయి.

ఈ మన్నిక పూత యొక్క అధిక ద్రవీభవన స్థానం (3,800°C మించి) మరియు కార్బన్ మరియు సిలికాన్ రెండింటికీ దాని తక్కువ వ్యాప్తి గుణకం నుండి ఉద్భవించింది. 2,200°C వద్ద కూడా, పూత-సబ్‌స్ట్రేట్ ఇంటర్‌ఫేస్ అంతటా ఇంటర్‌డిఫ్యూజన్ చాలా తక్కువగా ఉంటుంది. CVD డిపాజిషన్ పారామీటర్‌లు సరిగ్గా ఆప్టిమైజ్ చేయబడి ఉంటే, పూత థర్మల్ సైక్లింగ్ కింద చిందటం, ఫ్లేక్ లేదా డీలామినేట్ అవ్వదు. కాంపోనెంట్ రీప్లేస్‌మెంట్‌ల మధ్య ఎక్కువ విరామాలు తక్కువ ఫర్నేస్ కూల్‌డౌన్-హీటప్ సైకిల్స్‌కి అనువదిస్తాయి, టియర్‌డౌన్ మరియు రీఅసెంబ్లీకి తక్కువ శ్రమ, మరియు అధిక-స్వచ్ఛత గ్రాఫైట్ స్టాక్ యొక్క తక్కువ వినియోగం.

సెమీకండక్టర్లకు సంబంధించిన స్వచ్ఛత లక్షణాలు

పరికర-గ్రేడ్ SiC కోసం, పార్ట్స్-పర్-మిలియన్ స్థాయిలలోని లోహ మలినాలు క్యారియర్ జీవితకాలం మరియు బ్రేక్‌డౌన్ వోల్టేజ్‌ను క్షీణింపజేస్తాయి. కాబట్టి పూత తప్పనిసరిగా సెమీకండక్టర్-అనుకూలంగా ఉండాలి. అధిక స్వచ్ఛత పూర్వగాముల నుండి ప్రాసెస్ చేయబడిన CVD TaC 99.999841% డాక్యుమెంట్ చేయబడిన స్వచ్ఛతను సాధిస్తుంది. ఈ సంఖ్య యాదృచ్ఛికం కాదు: ఇది పూర్వగామి గ్యాస్ శుద్దీకరణ, రియాక్టర్ శుభ్రత మరియు పోస్ట్-డిపాజిషన్ హ్యాండ్లింగ్‌పై ఉద్దేశపూర్వక నియంత్రణను ప్రతిబింబిస్తుంది. ఈ స్వచ్ఛత స్థాయిలో, పూత నుండి ఆవిరి దశలోకి వ్యాపించే ఏదైనా లోహ జాతులు సాధారణ పెరుగుదల వ్యవధి కోసం విశ్లేషణాత్మక గుర్తింపు పరిమితుల కంటే తక్కువగా ఉంటాయి.

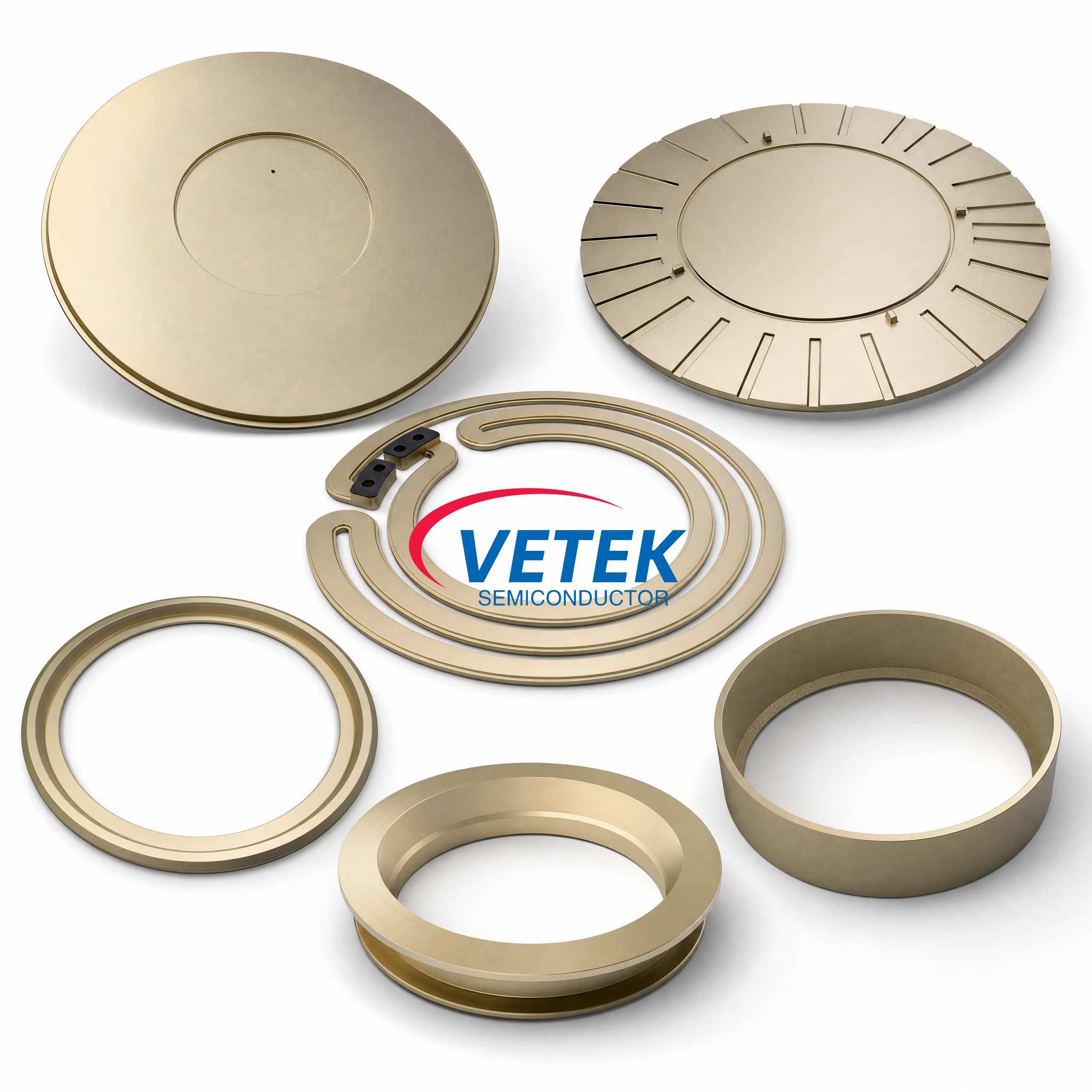

సాధారణంగా పూత పూసిన గ్రాఫైట్ భాగాలు

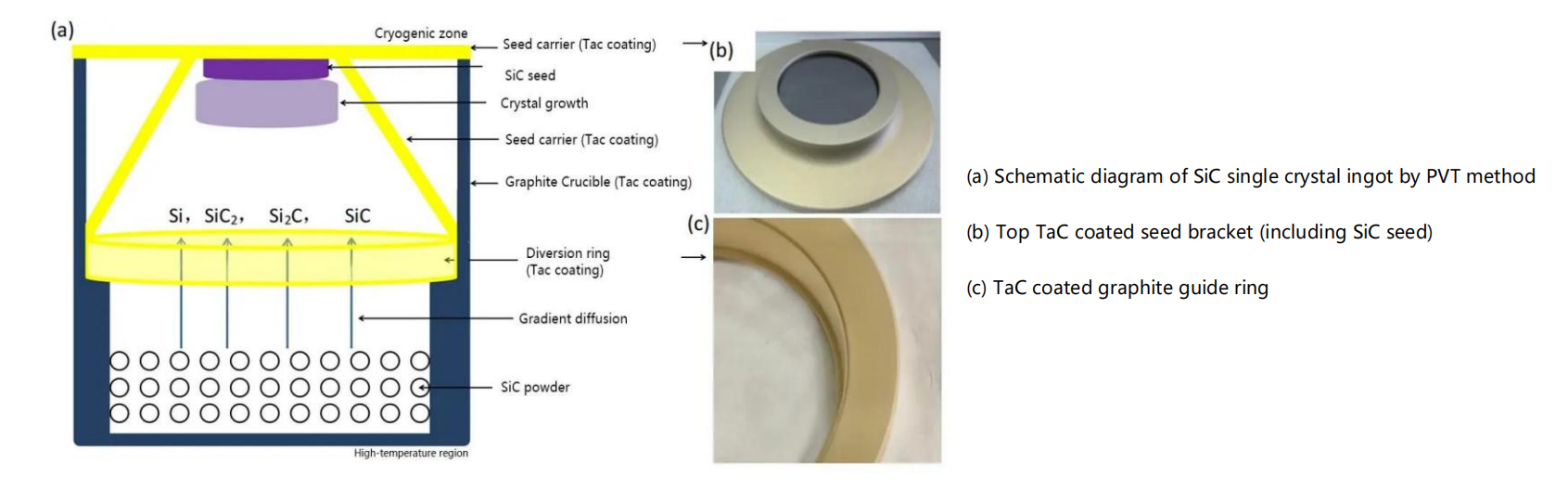

PVT థర్మల్ ఫీల్డ్‌లు సాధారణంగా TaC అప్లికేషన్ నుండి ప్రయోజనం పొందగల ఐదు నుండి ఎనిమిది విభిన్న గ్రాఫైట్ భాగాలను కలిగి ఉంటాయి:

క్రూసిబుల్స్, ఇవి SiC సోర్స్ పౌడర్‌ను కలిగి ఉంటాయి మరియు అత్యధిక ఉష్ణోగ్రతలను కలిగి ఉంటాయి.

సీడ్ హోల్డర్లు, ఇది సీడ్ క్రిస్టల్‌ను మౌంట్ చేస్తుంది మరియు ఖచ్చితమైన థర్మల్ కాంటాక్ట్ అవసరం.

గైడ్ రింగులు, ఇది విత్తనం వైపు ఆవిరి ప్రవాహ మార్గాన్ని ఆకృతి చేస్తుంది.

మూలం మరియు విత్తనం మధ్య అంతరాన్ని నిర్వచించే క్రూసిబుల్ రింగులు మరియు స్పేసర్‌లు.

నిర్దిష్ట ఫర్నేస్ డిజైన్‌లలో అదనపు ఇన్సులేషన్ షీల్డ్‌లు లేదా సపోర్ట్ పోస్ట్‌లు.

స్థానికీకరించిన ఉష్ణ లేదా రసాయన అసమానతలను పరిచయం చేసే మిశ్రమ పూత మరియు అన్‌కోటెడ్ ఉపరితలాలను కలిగి ఉండకుండా, ఈ భాగాలన్నీ లేదా చాలా వరకు పూత వేడి జోన్ అంతటా స్థిరమైన ఉపరితల స్థితిని సృష్టిస్తుంది.

ఇతర నిక్షేపణ పద్ధతుల కంటే CVD ఎందుకు?

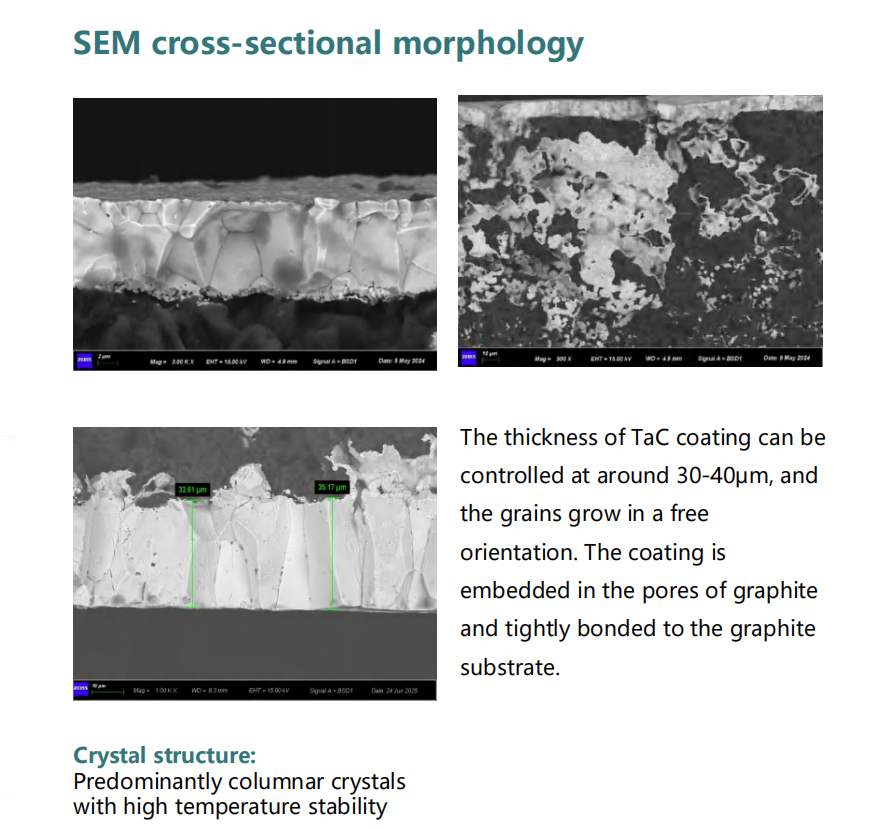

అన్ని TaC పూతలు ఒకేలా పని చేయవు. ప్లాస్మా స్ప్రే లేదా ప్యాక్ సిమెంటేషన్ మార్గాలు మందమైన పొరలను ఉత్పత్తి చేస్తాయి, అయితే అధిక సారంధ్రత, పేలవమైన సంశ్లేషణ మరియు థర్మల్ షాక్‌లో స్పేలేషన్ ప్రమాదం ఎక్కువగా ఉంటుంది. CVD ఆవిరి-దశ పూర్వగాములు నుండి పూత అణువు-ద్వారా-అణువును పెంచడం ద్వారా తనను తాను వేరు చేస్తుంది. ఇది కొన్ని మైక్రోమీటర్ల క్రమంలో ధాన్యం పరిమాణాలతో పూర్తిగా దట్టమైన సూక్ష్మ నిర్మాణాలను మరియు పెద్ద-ప్రాంత భాగాలలో ±5 μm లోపల మందం ఏకరూపతను అందిస్తుంది.

చాలా PVT క్రూసిబుల్స్ మరియు హోల్డర్‌లకు ప్రామాణిక CVD TaC మందం 30 ± 5 μm వద్ద పేర్కొనబడింది. పొడిగించిన చక్రాలు లేదా అధిక గరిష్ట ఉష్ణోగ్రతలు నడుస్తున్న ఫర్నేస్‌ల కోసం, 40 μm వరకు అనుకూలీకరించిన మందం వర్తించవచ్చు. మందపాటి పూతలు వ్యాప్తి అవరోధం పొడవును పెంచుతాయి, అయితే ఇంటర్‌ఫేషియల్ ఒత్తిడిని నివారించడానికి గ్రాఫైట్ సబ్‌స్ట్రేట్ యొక్క ఉష్ణ విస్తరణ గుణకంతో జాగ్రత్తగా సరిపోలడం అవసరం-ఈ అంశం CVD ప్రక్రియ రూపకల్పనలో బాగా వర్గీకరించబడుతుంది.

దత్తత కోసం ప్రాక్టికల్ పరిగణనలు

అన్‌కోటెడ్ నుండి TaC-కోటెడ్ కాంపోనెంట్‌లకు మారే సౌకర్యాలు ఉష్ణోగ్రత నియంత్రణలో సర్దుబాట్లను అంచనా వేయాలి. పూత ఉపరితల ఉద్గారతను మారుస్తుంది, ఇది పైరోమీటర్ రీడింగులను లేదా పవర్-టు-ఉష్ణోగ్రతను 20-50°C ద్వారా మార్చగలదు. ఈ మార్పు ఊహించదగినది మరియు పునరావృతమవుతుంది, కాబట్టి సరైన థర్మల్ సెట్‌పాయింట్‌లను తిరిగి స్థాపించడానికి చిన్న అమరిక రన్ సరిపోతుంది. ఆ ప్రారంభ పరిహారం తర్వాత, కోటెడ్ సిస్టమ్ దాని అన్‌కోటెడ్ కౌంటర్‌పార్ట్ కంటే పరుగుల అంతటా మరింత స్థిరంగా ప్రవర్తిస్తుంది, పర్-రన్ ట్యూనింగ్ అవసరాన్ని తగ్గిస్తుంది.

తీర్మానం

PVT-ఆధారిత SiC ఉత్పత్తి గ్రాఫైట్ థర్మల్ ఫీల్డ్ భాగాలపై అసాధారణమైన డిమాండ్‌లను ఉంచుతుంది. CVD TaC పూత ఈ డిమాండ్లను నాలుగు ఇంటర్‌కనెక్టడ్ ఎఫెక్ట్‌ల ద్వారా పరిష్కరిస్తుంది: ఇది కార్బన్ కణాల విడుదలను అణిచివేస్తుంది, ఇది ఉపరితలంపై సిలికాన్ దాడిని అడ్డుకుంటుంది, ఇది పొడిగించిన రన్ సీక్వెన్స్‌లపై థర్మల్ ఫీల్డ్ సమరూపతను సంరక్షిస్తుంది మరియు ఇది కాంపోనెంట్ రీప్లేస్‌మెంట్ విరామాలను పొడిగిస్తుంది. ఈ ఫలితాలు సమిష్టిగా క్రిస్టల్ స్వచ్ఛతను మెరుగుపరుస్తాయి, ప్రతి బౌల్‌కు ఉపయోగించగల దిగుబడిని పెంచుతాయి మరియు వినియోగించదగిన భాగాల నుండి ప్రతి-వేఫర్ ఖర్చు సహకారాన్ని తగ్గిస్తాయి. SiC పొర పరిమాణాలు 200 mm వైపు కదులుతాయి మరియు లోపం సాంద్రత అవసరాలు మరింత కఠినతరం అవుతాయి, TaC వంటి ఇంజనీరింగ్ పూతలను స్వీకరించడం అధునాతన తయారీ మార్గాలలో ఒక ఎంపిక నుండి బేస్‌లైన్ స్పెసిఫికేషన్‌కు విస్తరించే అవకాశం ఉంది.
