అధిక-స్వచ్ఛత పోరస్ గ్రాఫైట్ అంటే ఏమిటి?

ఇటీవలి సంవత్సరాలలో, శక్తి వినియోగం, వాల్యూమ్, సామర్థ్యం మొదలైన వాటి పరంగా పవర్ ఎలక్ట్రానిక్ పరికరాల పనితీరు అవసరాలు ఎక్కువగా మారాయి. SIC లో పెద్ద బ్యాండ్‌గ్యాప్, అధిక విచ్ఛిన్న క్షేత్ర బలం, అధిక ఉష్ణ వాహకత, అధిక సంతృప్త ఎలక్ట్రాన్ మొబిలిటీ మరియు అధిక రసాయన స్థిరత్వం ఉన్నాయి, ఇది సాంప్రదాయ సెమీకండక్టర్ పదార్థాల లోపాలను కలిగిస్తుంది. SIC స్ఫటికాలను సమర్థవంతంగా మరియు పెద్ద ఎత్తున ఎలా పెంచుకోవాలి అనేది ఎల్లప్పుడూ కష్టమైన సమస్య, మరియు అధిక-స్వచ్ఛత పరిచయంపోరస్ గ్రాఫైట్ఇటీవలి సంవత్సరాలలో నాణ్యతను సమర్థవంతంగా మెరుగుపరిచిందిమరియుc సింగిల్ క్రిస్టల్ పెరుగుదల.

వెటెక్ సెమీకండక్టర్ పోరస్ గ్రాఫైట్ యొక్క సాధారణ భౌతిక లక్షణాలు:

పివిటి పద్ధతి ద్వారా SIC సింగిల్ క్రిస్టల్ పెరుగుదల కోసం అధిక-స్వచ్ఛత పోరస్ గ్రాఫైట్

. పివిటి పద్ధతి

PVT పద్ధతి SIC సింగిల్ స్ఫటికాలను పెంచడానికి ప్రధాన ప్రక్రియ. SIC క్రిస్టల్ పెరుగుదల యొక్క ప్రాథమిక ప్రక్రియ అధిక ఉష్ణోగ్రత వద్ద ముడి పదార్థాల సబ్లిమేషన్ కుళ్ళిపోవగా విభజించబడింది, ఉష్ణోగ్రత ప్రవణత యొక్క చర్య కింద గ్యాస్ దశ పదార్థాల రవాణా మరియు సీడ్ క్రిస్టల్ వద్ద గ్యాస్ దశ పదార్థాల పెరుగుదల పెరుగుదల. దీని ఆధారంగా, క్రూసిబుల్ లోపలి భాగాన్ని మూడు భాగాలుగా విభజించారు: ముడి పదార్థ ప్రాంతం, పెరుగుదల కుహరం మరియు విత్తన క్రిస్టల్. ముడి పదార్థ ప్రాంతంలో, వేడి ఉష్ణ రేడియేషన్ మరియు ఉష్ణ ప్రసరణ రూపంలో వేడి బదిలీ చేయబడుతుంది. వేడిచేసిన తరువాత, SIC ముడి పదార్థాలు ప్రధానంగా ఈ క్రింది ప్రతిచర్యల ద్వారా కుళ్ళిపోతాయి:

మరియుc (s) = si (g) + c (లు)

2SIC (S) = Si (g) + sic₂(గ్రా)

2SIC (S) = C (S) + SI₂సి (జి)

ముడి పదార్థ ప్రాంతంలో, ఉష్ణోగ్రత క్రూసిబుల్ గోడ సమీపంలో నుండి ముడి పదార్థ ఉపరితలం వరకు తగ్గుతుంది, అనగా ముడి పదార్థ అంచు ఉష్ణోగ్రత> ముడి పదార్థం అంతర్గత ఉష్ణోగ్రత> ముడి పదార్థ ఉపరితల ఉష్ణోగ్రత, ఫలితంగా అక్షసంబంధ మరియు రేడియల్ ఉష్ణోగ్రత ప్రవణతలు ఏర్పడతాయి, వీటి పరిమాణం క్రిస్టల్ పెరుగుదలపై ఎక్కువ ప్రభావాన్ని చూపుతుంది. పై ఉష్ణోగ్రత ప్రవణత యొక్క చర్యలో, ముడి పదార్థం క్రూసిబుల్ గోడ దగ్గర గ్రాఫిటైజ్ చేయడం ప్రారంభమవుతుంది, దీని ఫలితంగా పదార్థ ప్రవాహం మరియు సచ్ఛిద్రతలో మార్పులు జరుగుతాయి. వృద్ధి గదిలో, ముడి పదార్థ ప్రాంతంలో ఉత్పత్తి చేయబడిన వాయువు పదార్థాలు అక్షసంబంధ ఉష్ణోగ్రత ప్రవణత ద్వారా నడిచే విత్తన క్రిస్టల్ స్థానానికి రవాణా చేయబడతాయి. గ్రాఫైట్ క్రూసిబుల్ యొక్క ఉపరితలం ప్రత్యేక పూతతో కప్పబడనప్పుడు, వాయువు పదార్థాలు క్రూసిబుల్ ఉపరితలంతో ప్రతిస్పందిస్తాయి, వృద్ధి గదిలో సి/సిఐ నిష్పత్తిని మార్చేటప్పుడు గ్రాఫైట్ క్రూసిబుల్‌ను క్షీణిస్తాయి. ఈ ప్రాంతంలో వేడి ప్రధానంగా థర్మల్ రేడియేషన్ రూపంలో బదిలీ చేయబడుతుంది. విత్తన క్రిస్టల్ స్థానంలో, గ్రోత్ చాంబర్‌లోని వాయువు పదార్థాలు SI, SI2C, SIC2, మొదలైనవి విత్తన క్రిస్టల్ వద్ద తక్కువ ఉష్ణోగ్రత కారణంగా అధిక శక్తివంతమైన స్థితిలో ఉంటాయి మరియు విత్తన క్రిస్టల్ ఉపరితలంపై నిక్షేపణ మరియు పెరుగుదల సంభవిస్తాయి. ప్రధాన ప్రతిచర్యలు ఈ క్రింది విధంగా ఉన్నాయి:

మరియు₂సి (జి)₂(g) = 3sic (లు)

మరియు (ge) + sic₂(g) = 2sic (లు)

యొక్క అప్లికేషన్ దృశ్యాలుసింగిల్ క్రిస్టల్ సిక్ పెరుగుదలలో అధిక-స్వచ్ఛత పోరస్ గ్రాఫైట్వాక్యూమ్ లేదా జడ గ్యాస్ పరిసరాలలో ఫర్నేస్ 2650 ° C వరకు:

సాహిత్య పరిశోధన ప్రకారం, SIC సింగిల్ క్రిస్టల్ యొక్క పెరుగుదలకు హై-ప్యూరిటీ పోరస్ గ్రాఫైట్ చాలా సహాయపడుతుంది. మేము SIC సింగిల్ క్రిస్టల్ యొక్క పెరుగుదల వాతావరణాన్ని మరియు లేకుండా పోల్చాముఅధిక-స్వచ్ఛత పోరస్ గ్రాఫైట్.

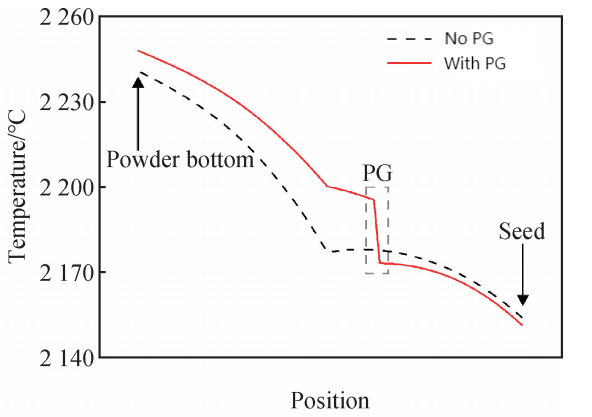

పోరస్ గ్రాఫైట్‌తో మరియు లేకుండా రెండు నిర్మాణాల కోసం క్రూసిబుల్ యొక్క మధ్య రేఖ వెంట ఉష్ణోగ్రత వైవిధ్యం

ముడి పదార్థ ప్రాంతంలో, రెండు నిర్మాణాల ఎగువ మరియు దిగువ ఉష్ణోగ్రత వ్యత్యాసాలు వరుసగా 64.0 మరియు 48.0. అధిక-స్వచ్ఛత పోరస్ గ్రాఫైట్ యొక్క ఎగువ మరియు దిగువ ఉష్ణోగ్రత వ్యత్యాసం చాలా తక్కువగా ఉంటుంది మరియు అక్షసంబంధ ఉష్ణోగ్రత మరింత ఏకరీతిగా ఉంటుంది. సారాంశంలో, అధిక-స్వచ్ఛత పోరస్ గ్రాఫైట్ మొదట హీట్ ఇన్సులేషన్ పాత్రను పోషిస్తుంది, ఇది ముడి పదార్థాల మొత్తం ఉష్ణోగ్రతను పెంచుతుంది మరియు వృద్ధి గదిలో ఉష్ణోగ్రతను తగ్గిస్తుంది, ఇది ముడి పదార్థాల పూర్తి సబ్లిమేషన్ మరియు కుళ్ళిపోవడానికి అనుకూలంగా ఉంటుంది. అదే సమయంలో, ముడి పదార్థ ప్రాంతంలో అక్షసంబంధ మరియు రేడియల్ ఉష్ణోగ్రత వ్యత్యాసాలు తగ్గుతాయి మరియు అంతర్గత ఉష్ణోగ్రత పంపిణీ యొక్క ఏకరూపత మెరుగుపడుతుంది. ఇది SIC స్ఫటికాలు త్వరగా మరియు సమానంగా పెరగడానికి సహాయపడుతుంది.

ఉష్ణోగ్రత ప్రభావంతో పాటు, అధిక-స్వచ్ఛత పోరస్ గ్రాఫైట్ SIC సింగిల్ క్రిస్టల్ కొలిమిలో గ్యాస్ ప్రవాహం రేటును కూడా మారుస్తుంది. అధిక-స్వచ్ఛత పోరస్ గ్రాఫైట్ అంచు వద్ద పదార్థ ప్రవాహం రేటును నెమ్మదిస్తుంది, తద్వారా SIC సింగిల్ స్ఫటికాల పెరుగుదల సమయంలో గ్యాస్ ప్రవాహం రేటును స్థిరీకరిస్తుంది.

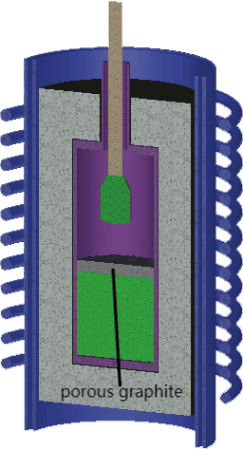

. SIC సింగిల్ క్రిస్టల్ గ్రోత్ కొలిమిలో అధిక-స్వచ్ఛత పోరస్ గ్రాఫైట్ పాత్ర

అధిక-స్వచ్ఛత పోరస్ గ్రాఫైట్‌తో SIC సింగిల్ క్రిస్టల్ గ్రోత్ కొలిమిలో, పదార్థాల రవాణా అధిక-స్వచ్ఛత పోరస్ గ్రాఫైట్ ద్వారా పరిమితం చేయబడింది, ఇంటర్ఫేస్ చాలా ఏకరీతిగా ఉంటుంది మరియు వృద్ధి ఇంటర్ఫేస్ వద్ద అంచు వార్పింగ్ లేదు. ఏదేమైనా, అధిక-స్వచ్ఛత పోరస్ గ్రాఫైట్‌తో SIC సింగిల్ క్రిస్టల్ గ్రోత్ కొలిమిలో SIC స్ఫటికాల పెరుగుదల చాలా నెమ్మదిగా ఉంటుంది. అందువల్ల, క్రిస్టల్ ఇంటర్ఫేస్ కోసం, హై-ప్యూరిటీ పోరస్ గ్రాఫైట్ పరిచయం ఎడ్జ్ గ్రాఫిటైజేషన్ వల్ల కలిగే అధిక పదార్థ ప్రవాహం రేటును సమర్థవంతంగా అణిచివేస్తుంది, తద్వారా SIC క్రిస్టల్ ఒకే విధంగా పెరుగుతుంది.

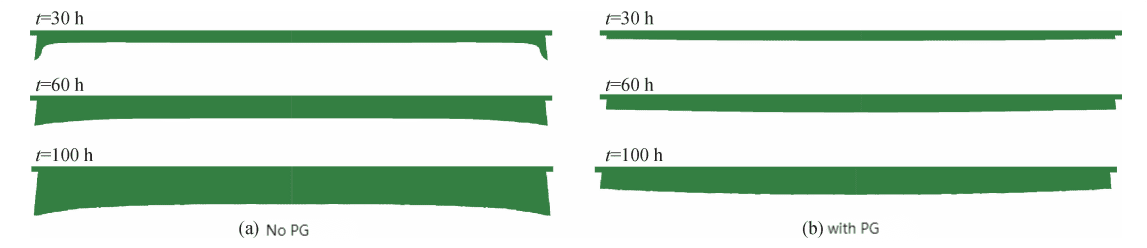

అధిక-స్వచ్ఛత పోరస్ గ్రాఫైట్‌తో మరియు లేకుండా SIC సింగిల్ క్రిస్టల్ పెరుగుదల సమయంలో కాలక్రమేణా ఇంటర్ఫేస్ మారుతుంది

అందువల్ల, అధిక-స్వచ్ఛత పోరస్ గ్రాఫైట్ అనేది SIC స్ఫటికాల పెరుగుదల వాతావరణాన్ని మెరుగుపరచడానికి మరియు క్రిస్టల్ నాణ్యతను ఆప్టిమైజ్ చేయడానికి ప్రభావవంతమైన సాధనం.

పోరస్ గ్రాఫైట్ ప్లేట్ అనేది పోరస్ గ్రాఫైట్ యొక్క సాధారణ ఉపయోగం రూపం

పోరస్ గ్రాఫైట్ ప్లేట్ మరియు పివిటి పద్ధతిని ఉపయోగించి SIC సింగిల్ క్రిస్టల్ తయారీ యొక్క స్కీమాటిక్ రేఖాచిత్రంసివిడిమరియుcముడి పదార్థంసెమీకండక్టర్ యొక్క గ్రహణశక్తి నుండి

వెటెక్ సెమీకండక్టర్ యొక్క ప్రయోజనం దాని బలమైన సాంకేతిక బృందం మరియు అద్భుతమైన సేవా బృందంలో ఉంది. మీ అవసరాల ప్రకారం, మేము తగిన విధంగా అనుకూలంగా చేయవచ్చుhigh- ప్యూరిటీపోరస్ గ్రాఫిట్eSIC సింగిల్ క్రిస్టల్ గ్రోత్ పరిశ్రమలో గొప్ప పురోగతి మరియు ప్రయోజనాలను సాధించడంలో మీకు సహాయపడటానికి ఉత్పత్తులు.
