గ్రాఫైట్‌పై CVD సిలికాన్ కార్బైడ్ పూత ఎలా నిక్షిప్తం చేయబడింది?

A CVD సిలికాన్ కార్బైడ్ (SiC) పూతరసాయన ఆవిరి నిక్షేపణ రియాక్టర్ లోపల నియంత్రిత పూర్వగామి వాయువులకు వేడిచేసిన గ్రాఫైట్ భాగాన్ని బహిర్గతం చేయడం ద్వారా ఏర్పడుతుంది. రియాక్టివ్ జాతులు గ్రాఫైట్ ఉపరితలాన్ని చేరుకుంటాయి, ఇక్కడ SiC న్యూక్లియేట్ అవుతుంది మరియు దట్టమైన పాలీక్రిస్టలైన్ పొరగా పెరుగుతుంది. సెమీకండక్టర్ ససెప్టర్లు మరియు పొర క్యారియర్‌ల కోసం, విజయవంతమైన నిక్షేపణ గ్రాఫైట్ స్వచ్ఛత, ఉపరితల తయారీ, ఉష్ణోగ్రత, పీడనం, గ్యాస్ కెమిస్ట్రీ, ద్రవ్యరాశి బదిలీ, జ్యామితి మరియు ఉష్ణ-విస్తరణ అనుకూలతపై ఆధారపడి ఉంటుంది.

లక్ష్యం గ్రాఫైట్‌ను "కవర్" చేయడమే కాదు, నియంత్రిత మందం, కరుకుదనం, స్టోయికియోమెట్రీ మరియు ఇంటర్‌ఫేస్ సమగ్రతతో అధిక-స్వచ్ఛత ప్రక్రియ ఉపరితలాన్ని సృష్టించడం.

1. గ్రాఫైట్ సబ్‌స్ట్రేట్ నుండి CVD-రెడీ సర్ఫేస్ వరకు

ప్రక్రియ సబ్‌స్ట్రేట్ ఎంపిక, మ్యాచింగ్ మరియు శుద్దీకరణతో ప్రారంభమవుతుంది.అధిక స్వచ్ఛత ఐసోస్టాటిక్ గ్రాఫైట్ఇది సాధారణంగా ఉపయోగించబడుతుంది ఎందుకంటే ఇది యంత్ర సామర్థ్యం, ​​ఉష్ణ స్థిరత్వం మరియు సాపేక్షంగా ఏకరీతి సూక్ష్మ నిర్మాణాన్ని మిళితం చేస్తుంది.

కీలకమైన సబ్‌స్ట్రేట్ కారకాలు స్వచ్ఛత, సాంద్రత, సచ్ఛిద్రత, ధాన్యం నిర్మాణం మరియు ఉష్ణ విస్తరణ యొక్క గుణకం (CTE). ససెప్టర్లు మరియు పొర క్యారియర్‌ల కోసం, మ్యాచింగ్ ఖచ్చితత్వం సమానంగా ముఖ్యమైనది ఎందుకంటే పాకెట్ డెప్త్, ఫ్లాట్‌నెస్, అంచు జ్యామితి మరియు గోడ మందం గ్యాస్ ప్రవాహాన్ని మరియు తుది ఉష్ణ ప్రవర్తనను ప్రభావితం చేస్తాయి.

సరళీకృత క్రమం:

గ్రాఫైట్ ఎంపిక → ప్రెసిషన్ మ్యాచింగ్ → శుద్దీకరణ → ఉపరితల తయారీ → CVD నిక్షేపణ → తనిఖీ

నిక్షేపణకు ముందు, ఉపరితలం శుభ్రంగా మరియు న్యూక్లియేషన్‌కు అనుకూలంగా ఉండాలి. కాలుష్యం, వదులుగా ఉండే కణాలు లేదా స్థానిక ఉపరితల నష్టం ప్రారంభ SiC పెరుగుదలకు భంగం కలిగిస్తుంది మరియు తరువాత బలహీనమైన ప్రాంతాలు, పిన్‌హోల్స్ లేదా నాన్-యూనిఫాం ప్రాంతాలుగా మారవచ్చు. సబ్‌స్ట్రేట్ తయారీ మరియు పూత నిక్షేపణను ఒక సమగ్ర ప్రక్రియగా పరిగణించాలి.

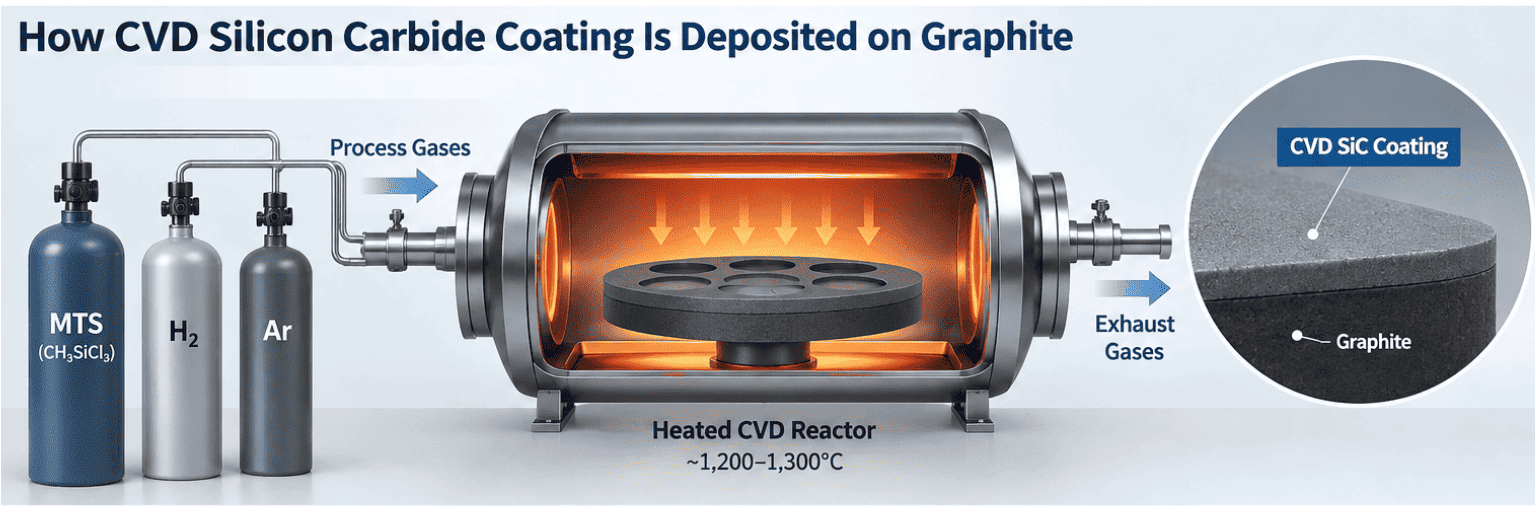

2. CVD రియాక్టర్‌లో SiC ఎలా ఏర్పడుతుంది

విస్తృతంగా అధ్యయనం చేయబడిన మార్గాన్ని ఉపయోగిస్తుందిమిథైల్ట్రిక్లోరోసిలేన్ (MTS, CH3SiCl3)గ్యాస్ సిస్టమ్‌లో హైడ్రోజన్ మరియు తరచుగా ఆర్గాన్‌తో ఒకే-మూల సిలికాన్-మరియు-కార్బన్ పూర్వగామిగా. అధిక ఉష్ణోగ్రత వద్ద, MTS గ్యాస్-ఫేజ్ మరియు ఉపరితల ప్రతిచర్యల ద్వారా కుళ్ళిపోతుంది. రియాక్టివ్ జాతులు సరిహద్దు పొర ద్వారా రవాణా చేయబడతాయి, వేడి గ్రాఫైట్ ఉపరితలంపై శోషించబడతాయి, ప్రతిస్పందిస్తాయి మరియు ఘన SiCని ఏర్పరుస్తాయి, అయితే అస్థిర ఉప-ఉత్పత్తులు తొలగించబడతాయి.

నిక్షేపణ క్రమాన్ని ఇలా సరళీకరించవచ్చు:

ప్రీకర్సర్ డెలివరీ → గ్యాస్ ట్రాన్స్‌పోర్ట్ → సరిహద్దు-పొర వ్యాప్తి → ఉపరితల శోషణం → న్యూక్లియేషన్ → ధాన్యం పెరుగుదల

గ్రాఫైట్‌పై కమర్షియల్ CVD SiC నిక్షేపణ సాధారణంగా పైన నిర్వహించబడుతుంది1,200°C; SGL కార్బన్ సాధారణ పరిధిని నివేదిస్తుంది1,200–1,300°Cదాని ప్రక్రియ కోసం.

ఎ 2026శాస్త్రీయ నివేదికలుMTS-H2 వ్యవస్థను ఉపయోగించి అధ్యయనం పరిశీలించబడింది1,100–1,350°Cమరియు సమీపంలో పరివర్తనను గుర్తించింది1,180°Cబలమైన ఉపరితల-ప్రతిస్పందన నియంత్రణ మరియు రవాణా మరియు వ్యాప్తి చాలా ముఖ్యమైన పాలన మధ్య.

తక్కువ ఉష్ణోగ్రత వద్ద, ఉపరితల-ప్రతిచర్య గతిశాస్త్రం నిక్షేపణను పరిమితం చేస్తుంది. ఉష్ణోగ్రత పెరిగినప్పుడు, పూర్వగామి కుళ్ళిపోవడం వేగవంతం అవుతుంది. ఉపరితల ప్రతిచర్యలు తగినంత వేగంగా ఉన్నప్పుడు, గ్యాస్ సరిహద్దు పొర ద్వారా రియాక్టివ్ జాతుల రవాణా మరింత ముఖ్యమైనది.

కాంప్లెక్స్ ససెప్టర్ల కోసం, పూత ఏకరూపత కూడా ఉంటుందిద్రవం-డైనమిక్స్ సమస్య.

3. పెరుగుదల, మందం మరియు ఏకరూపతను ఏది నియంత్రిస్తుంది?

CVD SiC నాణ్యత అనేక కపుల్డ్ వేరియబుల్స్ ద్వారా నిర్ణయించబడుతుంది, ఒక "ఉత్తమ" ఉష్ణోగ్రత ద్వారా కాదు.

ఉష్ణోగ్రత పదనిర్మాణ శాస్త్రాన్ని బలంగా ప్రభావితం చేస్తుంది. 2026 అధ్యయనంలో, నిక్షేపణ సమీపంలో ఉంది1,200°Cపరీక్షించిన పరిస్థితులలో దట్టమైన, బాగా నిర్వచించబడిన β-SiC ధాన్యాలను ఉత్పత్తి చేసింది, అయితే అధిక ఉష్ణోగ్రత ముతక నిర్మాణాలను ప్రోత్సహిస్తుంది.

గ్యాస్ కూర్పు సమానంగా ముఖ్యమైనది. MTS-H2 వ్యవస్థలో, హైడ్రోజన్-టు-MTS నిష్పత్తి కార్బన్- మరియు సిలికాన్-కలిగిన ప్రతిచర్య మార్గాలను మారుస్తుంది. ఉదహరించబడిన అధ్యయనం ఒక దగ్గర-స్టోయికియోమెట్రిక్ Si/Cని పొందిందిH2/MTS మోలార్ నిష్పత్తి సుమారు 10దాని పరిస్థితులలో; దీనిని పరిశోధనా ఉదాహరణగా పరిగణించాలి, సార్వత్రిక పారిశ్రామిక వంటకం కాదు.

పీడనం మరియు వాయువు వేగం రియాక్టివ్ జాతులు సంక్లిష్ట లక్షణాలను ఎలా చేరుకుంటాయో ప్రభావితం చేస్తాయి. పదునైన మూలలు, లోతైన పాకెట్లు, పొడవైన కమ్మీలు మరియు రక్షిత ఉపరితలాలు వేర్వేరు స్థానిక సరిహద్దు-పొర పరిస్థితులను అభివృద్ధి చేయగలవు, కాబట్టి ఫ్లాట్ కూపన్‌పై పూత యూనిఫాం బహుళ-పాకెట్ ససెప్టర్‌పై ఏకరీతిగా మారవచ్చు.

ఇందుకేCFD మరియు రియాక్టర్-ఫ్లో ఆప్టిమైజేషన్సంక్లిష్ట సెమీకండక్టర్ భాగాలకు ఉపయోగపడతాయి.

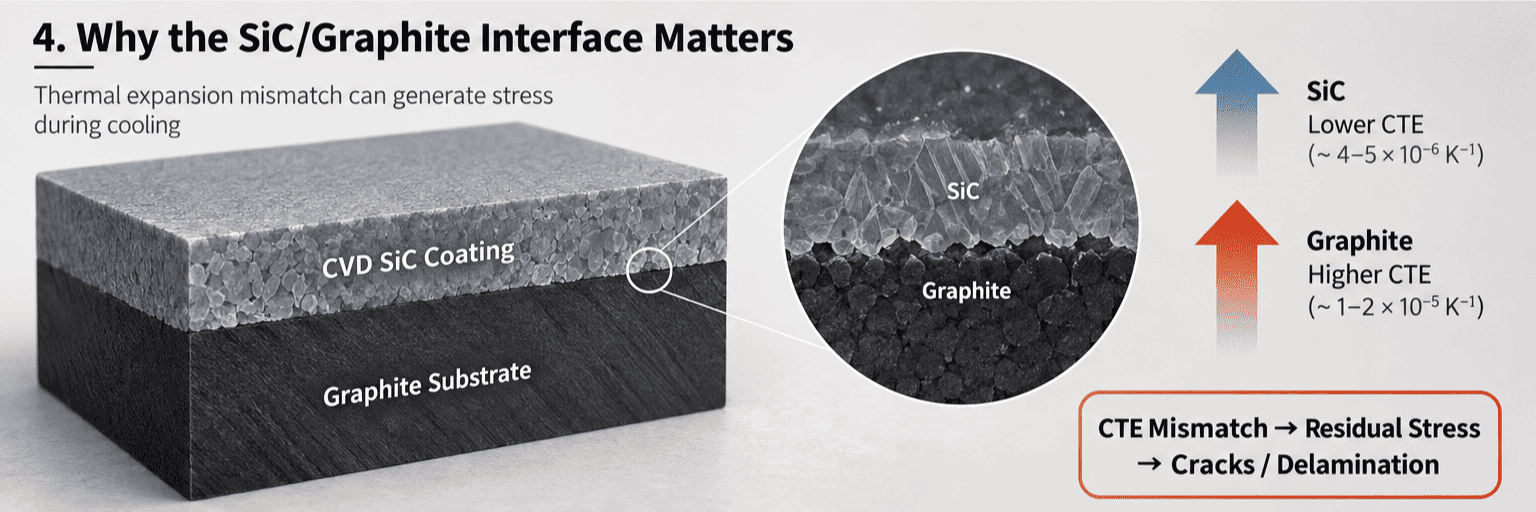

4. SiC/గ్రాఫైట్ ఇంటర్‌ఫేస్ ఎందుకు ముఖ్యమైనది

SiC/గ్రాఫైట్ ఇంటర్‌ఫేస్ అనేది పూత జీవితకాలం యొక్క ప్రధాన నిర్ణయాధికారి.

SiC అధిక ఉష్ణోగ్రత వద్ద నిక్షిప్తం చేయబడుతుంది మరియు ఎపిటాక్సీ లేదా MOCVD సమయంలో కాంపోనెంట్ మళ్లీ మళ్లీ వేడి చేయడం మరియు శీతలీకరణను అనుభవిస్తుంది. గ్రాఫైట్ మరియు SiC ఒకేలా విస్తరించనందున, శీతలీకరణ మరియు సైక్లింగ్ సమయంలో థర్మల్ స్ట్రెయిన్ అభివృద్ధి చెందుతుంది.

సరళీకృత వైఫల్య మార్గం:

CTE అసమతుల్యత + అవశేష ఒత్తిడి → మైక్రోక్రాక్ → డీలామినేషన్ → పార్టికల్స్ / ఎక్స్‌పోజ్డ్ గ్రాఫైట్

మంచి పూత రూపకల్పనకు తగిన ఉష్ణ-విస్తరణ ప్రవర్తన, నియంత్రిత ఉపరితల స్థితి మరియు అధిక ఒత్తిడిని నివారించే నిక్షేపణ ప్రక్రియతో గ్రాఫైట్ గ్రేడ్ అవసరం.

ఎ 2026సెరామిక్స్ ఇంటర్నేషనల్గ్రాఫైట్‌పై CVD SiCని పరిశీలించిన అధ్యయనం కూడా నిక్షేపణ ఉష్ణోగ్రత పూత సూక్ష్మ నిర్మాణం మరియు ఇంటర్‌ఫేషియల్ సంశ్లేషణను ప్రభావితం చేస్తుందని చూపించింది.

మందం కూడా ముఖ్యమైనది. ఒక మందమైన పొర రక్షిత అవరోధాన్ని పెంచుతుంది, కానీ ఇది భాగాల పరిమాణాలను కూడా మార్చవచ్చు మరియు పేరుకుపోయిన ఒత్తిడిని పెంచుతుంది. సెమీకండక్టర్ భాగాల కోసం, పూత మందాన్ని జ్యామితి, ఫ్లాట్‌నెస్, ఉపరితల ముగింపు మరియు ఊహించిన ఉష్ణ చక్రాలతో కలిపి పరిగణించాలి.

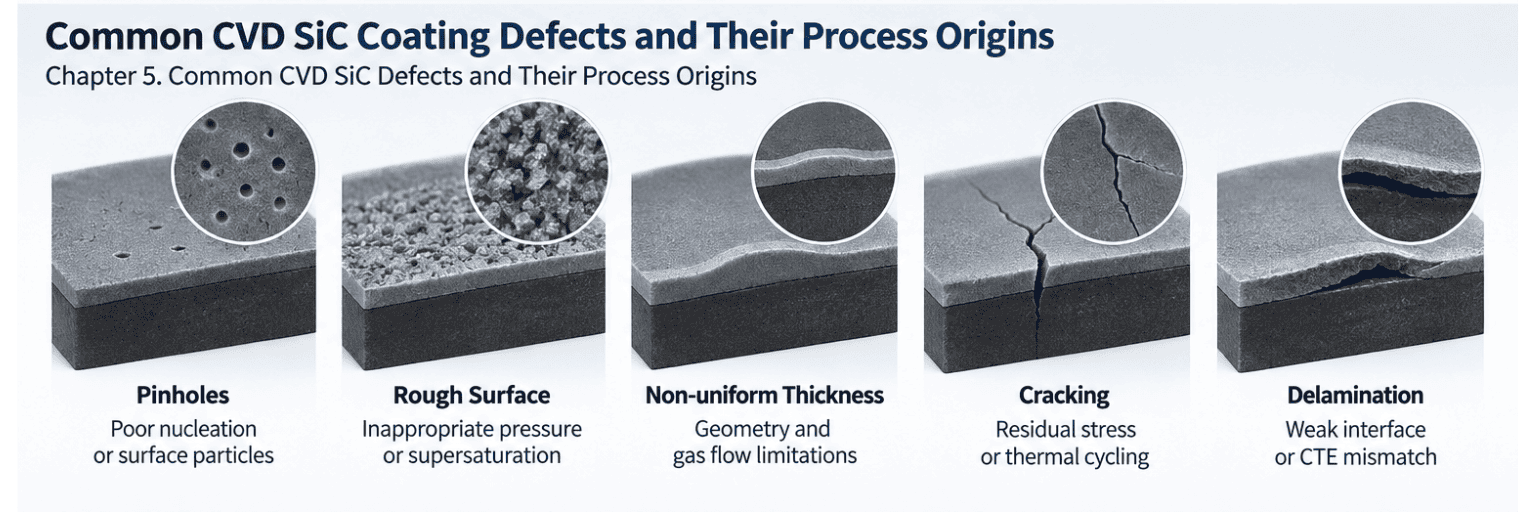

5. సాధారణ CVD SiC లోపాలు మరియు వాటి ప్రక్రియ మూలాలు

కనిపించే లక్షణాన్ని దాని పెరుగుదల మెకానిజంతో అనుసంధానించడం ద్వారా పూత లోపాలు బాగా అర్థం చేసుకోవచ్చు.

దశలు, మూలలు, అంధ ప్రాంతాలు మరియు పొర పాకెట్‌లు గ్యాస్ ప్రవాహానికి భంగం కలిగిస్తాయి. రియాక్టివ్ జాతులు రక్షిత ప్రాంతానికి చేరుకోవడానికి ముందు క్షీణించినట్లయితే, స్థానిక నిక్షేపణ రేటు తగ్గుతుంది. దీనికి విరుద్ధంగా, స్థానికంగా అధిక సూపర్‌సాచురేషన్ కఠినమైన లేదా లోపభూయిష్ట వృద్ధిని ప్రోత్సహిస్తుంది.

లక్ష్యం అత్యధిక డిపాజిట్ రేటు కాదు. సెమీకండక్టర్ పూతకు మధ్య సమతుల్యత అవసరంసాంద్రత, స్వచ్ఛత, స్టోయికియోమెట్రీ, ఉపరితల కరుకుదనం, మందం ఏకరూపత మరియు ఇంటర్‌ఫేస్ సమగ్రత.

బహుళ-పాకెట్ MOCVD క్యారియర్‌లు మరియు ఎపిటాక్సీ ససెప్టర్‌లకు ఇది చాలా ముఖ్యమైనది, ఇక్కడ ఒకే భాగం అంతటా వివిధ స్థానిక ప్రవాహ పరిస్థితులు ఉండవచ్చు.

6. CVD కోటింగ్ నుండి సెమీకండక్టర్-గ్రేడ్ కాంపోనెంట్ వరకు

నిక్షేపణ తర్వాత, పూత ఒక వివిక్త పదార్థం వలె కాకుండా పూర్తి భాగం యొక్క భాగంగా మూల్యాంకనం చేయాలి.

దరఖాస్తుపై ఆధారపడి, అర్హత కలిగి ఉండవచ్చు:

l Dభారీ తనిఖీ మరియు ఫ్లాట్‌నెస్;

l Cఓటింగ్ మందం మరియు మందం ఏకరూపత;

l Sఉర్ఫేస్ కరుకుదనం;

l Mపగుళ్లు, పిన్‌హోల్స్ లేదా అసాధారణ ధాన్యాల కోసం ఐక్రోస్కోపీ;

l Pహసే లేదా మైక్రోస్ట్రక్చర్ విశ్లేషణ;

l Pయూరిటీ వెరిఫికేషన్;

l Tజాతి సామర్థ్యం మరియు తనిఖీ డాక్యుమెంటేషన్.

ఎపిటాక్సీ మరియు MOCVD కోసం, పూత నిజమైన ప్రక్రియ వాతావరణంలో కూడా జీవించాలి. నిక్షేపణ తర్వాత వెంటనే ఆమోదయోగ్యమైనదిగా కనిపించే పూత ఇప్పటికీ పునరావృత ఉష్ణ చక్రాలు, ఉగ్రమైన శుభ్రపరిచే రసాయన శాస్త్రం లేదా స్థానికీకరించిన రియాక్టర్ పరిస్థితులలో క్షీణించవచ్చు.

కాబట్టి ఇంజనీరింగ్ గొలుసును ఇలా సంగ్రహించవచ్చు:

CVD రెసిపీ → కోటింగ్ స్ట్రక్చర్ → ఇంటర్‌ఫేస్ నాణ్యత → కాంపోనెంట్ జ్యామితి → థర్మల్ / కెమికల్ స్టెబిలిటీ → వేఫర్ ప్రాసెస్ పనితీరు

CVD SiC కోటింగ్‌ని ఎందుకు ఉపయోగించాలో ఈ సంబంధం వివరిస్తుందినామమాత్రపు పూత మందం మాత్రమే కాకుండా పనితీరు-సంబంధిత పారామితులు.

ససెప్టర్ లేదా పొర క్యారియర్ కోసం, పూత నాణ్యత చివరికి గ్రాఫైట్ నాణ్యత, ఖచ్చితమైన మ్యాచింగ్ మరియు కాంపోనెంట్ జ్యామితితో కలిసి స్థిరమైన ఉష్ణ ప్రవర్తన, తక్కువ కాలుష్యం మరియు పునరావృతమయ్యే సెమీకండక్టర్ ప్రాసెసింగ్‌కు మద్దతు ఇవ్వాలి.

తరచుగా అడిగే ప్రశ్నలు / RFQ

1. గ్రాఫైట్‌పై CVD SiC పూత కోసం సాధారణంగా ఉపయోగించే పూర్వగామి ఏది?
మిథైల్ట్రిక్లోరోసిలేన్ (MTS) విస్తృతంగా అధ్యయనం చేయబడింది ఎందుకంటే ఇది సిలికాన్ మరియు కార్బన్ రెండింటినీ కలిగి ఉంటుంది. వాస్తవ ఉత్పత్తి రసాయన శాస్త్రం మరియు నిక్షేపణ వంటకాలు తయారీదారు, రియాక్టర్ మరియు అప్లికేషన్ ఆధారంగా మారుతూ ఉంటాయి.

2. గ్రాఫైట్‌పై CVD SiCని డిపాజిట్ చేయడానికి ఏ ఉష్ణోగ్రత ఉపయోగించబడుతుంది?
వాణిజ్య మరియు పరిశోధన ప్రక్రియలు సాధారణంగా 1,200°C కంటే ఎక్కువగా పనిచేస్తాయి, అయితే వాంఛనీయ ఉష్ణోగ్రత రియాక్టర్ డిజైన్, పీడనం, పూర్వగామి కెమిస్ట్రీ, గ్రాఫైట్ గ్రేడ్ మరియు అవసరమైన పూత నిర్మాణంపై ఆధారపడి ఉంటుంది.

3. SiC పూత మందం ఏకరూపతను ఏది నియంత్రిస్తుంది?
గ్యాస్ ప్రవాహం, పీడనం, భాగాల జ్యామితి, నిక్షేపణ సమయం, ఉష్ణోగ్రత పంపిణీ మరియు పూర్వగామి రవాణా అన్నీ. లోతైన పాకెట్స్, మూలలు మరియు రక్షిత ఉపరితలాలు స్థానిక మాస్-ట్రాన్స్‌ఫర్ పరిస్థితులకు ప్రత్యేకించి సున్నితంగా ఉంటాయి.

4. CVD SiC పూత ఎందుకు పగుళ్లు లేదా డీలామినేట్ అవుతుంది?
సాధారణ కంట్రిబ్యూటర్లలో అవశేష ఒత్తిడి, గ్రాఫైట్/SiC CTE అసమతుల్యత, సరిపోని ఇంటర్‌ఫేస్ తయారీ, పూత సూక్ష్మ నిర్మాణ లోపాలు మరియు పునరావృత థర్మల్ సైక్లింగ్ ఉన్నాయి.

5. CVD SiC కోటింగ్ RFQ కోసం ఏ సమాచారం అందించాలి?
2D డ్రాయింగ్ లేదా 3D మోడల్, కాంపోనెంట్ ఫంక్షన్, రియాక్టర్ మోడల్, ప్రాసెస్ పరిస్థితులు, గ్రాఫైట్ అవసరం, పూత మందం, ఉపరితల కరుకుదనం, డైమెన్షనల్ టాలరెన్స్‌లు, తనిఖీ అవసరాలు మరియు అవసరమైన పరిమాణాన్ని అందించండి.

సూచనలు

1. SGL కార్బన్.SIGRAFINE® SiC పూత — ఐసోస్టాటిక్ గ్రాఫైట్‌పై CVD SiC నిక్షేపణ, పూత ఉష్ణోగ్రత మరియు ఉష్ణ-విస్తరణ సరిపోలిక.

2. Huo, Y. మరియు ఇతరులు.గ్రాఫైట్ సబ్‌స్ట్రేట్‌లపై CVD-SiC పూతల్లో ప్రాసెస్-స్ట్రక్చర్-ప్రాపర్టీ కోరిలేషన్ అధ్యయనం. శాస్త్రీయ నివేదికలు, వాల్యూమ్. 16, ఆర్టికల్ 4150, 2026.

3. Ma, Q. మరియు ఇతరులు.గ్రాఫైట్ సబ్‌స్ట్రేట్‌లపై CVD-SiC కోటింగ్‌ల ఇంటర్‌ఫేషియల్ అడెషన్: మైక్రోస్ట్రక్చర్ మరియు మెకానికల్ లక్షణాలలో ఉష్ణోగ్రత పాత్ర. సెరామిక్స్ ఇంటర్నేషనల్, వాల్యూమ్. 52, 2026.

4. ఝు, డి., హింగ్, పి., బ్రౌన్, పి., సహాయ్, వై.రసాయన ఆవిరి నిక్షేపణ ద్వారా గ్రాఫైట్‌పై పెరిగిన సిలికాన్ కార్బైడ్ పూత యొక్క లక్షణం. జర్నల్ ఆఫ్ మెటీరియల్స్ ప్రాసెసింగ్ టెక్నాలజీ, వాల్యూమ్. 48, 1995.
