సెమీకండక్టర్ ఎపిటాక్సీలో CVD పూతలు: ఇంజనీరింగ్ పారామితులు, SiC/TaC ఎంపిక మరియు వైఫల్య నియంత్రణ

రచయిత | ఇంజనీర్ నిక్వు | ఇంజనీర్, అడ్వాన్స్‌డ్ మెటీరియల్స్ డివిజన్, వెటెక్ సెమీకండక్టర్

పరిచయం: ఎపిటాక్సీలో, పూతతో కూడిన గ్రాఫైట్ ససెప్టర్ రియాక్టర్ యొక్క ఉష్ణ, రసాయన మరియు కాలుష్య సరిహద్దులో భాగం. దీని విలువ పూత మందం మాత్రమే కాదు, కానీ పూర్తయిన భాగం ఎంత స్థిరంగా పొర ఉష్ణోగ్రత, ఉపరితల స్థిరత్వం మరియు పెరుగుదల మరియు శుభ్రపరిచే చక్రాల ద్వారా పునరావృతతను సంరక్షిస్తుంది.

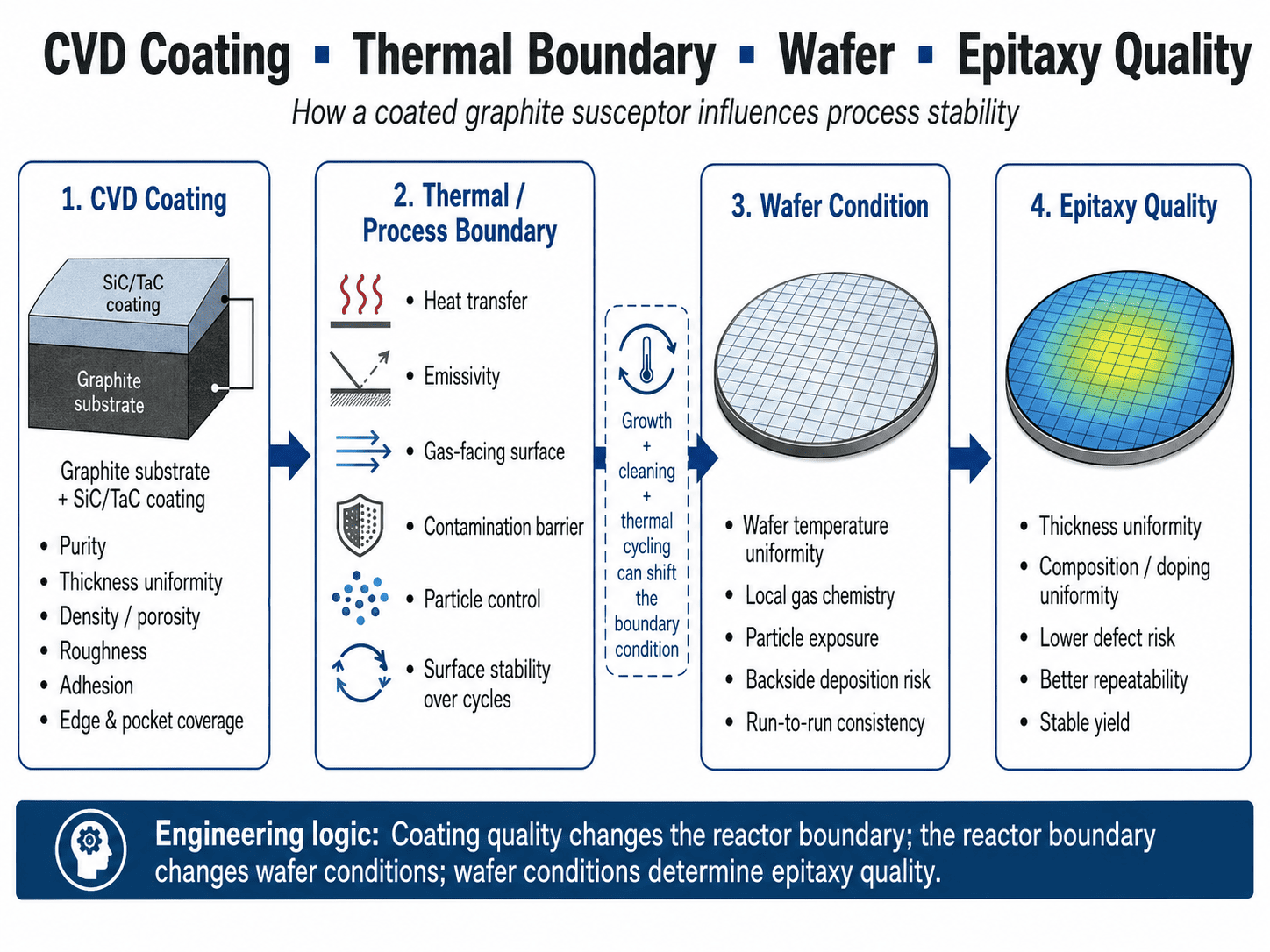

1. ఎపిటాక్సీ ప్రాసెస్ సరిహద్దుగా CVD పూత

కోర్ ముగింపు: మారని ఉష్ణోగ్రత, పీడనం మరియు వాయువు ప్రవాహం, పూత కరుకుదనం, నిక్షేపాలు, పాకెట్ జ్యామితి లేదా ఇంటర్‌ఫేస్ క్షీణత ఉష్ణ బదిలీ మరియు ఉపరితల రసాయన శాస్త్రాన్ని మార్చగలవు. కాబట్టి కోటెడ్ ససెప్టర్‌ని ప్రాసెస్-క్రిటికల్ రియాక్టర్ కాంపోనెంట్‌గా పరిగణించాలి, నిష్క్రియ పొర హోల్డర్ కాదు.

సాధారణ పెరుగుదల ఉష్ణోగ్రతలు భారాన్ని వివరిస్తాయి: GaN MOCVD తరచుగా 1000–1100°C, Si ఎపిటాక్సీ 1050–1200°C, మరియు SiC ఎపిటాక్సీ దాదాపు 1500–1700°C. పొర ఉష్ణోగ్రత హీటర్ పవర్ ప్లస్ ససెప్టర్ జ్యామితి, ఎమిసివిటీ, పాకెట్ డెప్త్, రొటేషన్ మరియు గ్యాస్ ఫ్లోపై ఆధారపడి ఉంటుంది.

ప్లానెటరీ MOCVD మందం, కూర్పు మరియు డోపింగ్ ఏకరూపతను మెరుగుపరచడానికి లామినార్ ఫ్లో మరియు బహుళ క్యారియర్ భ్రమణాన్ని ఉపయోగిస్తుంది.[1]

2. CVD SiC మరియు TaC కోటింగ్ పారామితులు

కోర్ ముగింపు: "100 μm పూత" అనేది పూర్తి సెమీకండక్టర్ స్పెసిఫికేషన్ కాదు. సాంద్రత, స్వచ్ఛత, మైక్రోస్ట్రక్చర్, కరుకుదనం, CTE, మందం పంపిణీ, సంశ్లేషణ మరియు లోపం నియంత్రణను తప్పనిసరిగా కలిసి పరిగణించాలి, ప్రత్యేకించి పాకెట్స్, అంచులు, రంధ్రాలు మరియు స్థానిక నిక్షేపణలో తేడా ఉండవచ్చు.

ఇంజనీరింగ్ చైన్:

CVD ఉష్ణోగ్రత / పీడనం / గ్యాస్ నిష్పత్తి → ధాన్యం పెరుగుదల → సాంద్రత / కరుకుదనం / ఒత్తిడి → పూత జీవితం.

అధిక పీడనం కరుకుదనం మరియు సచ్ఛిద్రతను పెంచుతుంది, అయితే అధిక ఉష్ణోగ్రత ముతక నిర్మాణాలను ఉత్పత్తి చేస్తుంది.[3]

3. థర్మల్ యూనిఫార్మిటీ మరియు రన్-టు-రన్ రిపీటబిలిటీ

కోర్ ముగింపు: ఒక పూత దృశ్యమానంగా పీల్ చేయడానికి ముందు ప్రక్రియ ఆమోదయోగ్యం కాదు. మందం డ్రిఫ్ట్, మాంద్యం, నిక్షేపాలు లేదా కరుకుదనం మార్పు పొర-టు-ససెప్టర్ ఉష్ణ బదిలీ మరియు ఉద్గారతను మార్చగలదు, భాగం యాంత్రికంగా చెక్కుచెదరకుండా ఉన్నప్పుడే ఉష్ణోగ్రత లేదా రన్-టు-రన్ డ్రిఫ్ట్‌ను సృష్టిస్తుంది.

పొర ఉష్ణ సమతుల్యత:

Qtotal = Qconduction + Qradiation + Qconvection

కోటెడ్ ససెప్టర్ పదార్థ లక్షణాలు, ఉపరితల స్థితి మరియు జ్యామితి ద్వారా ఈ పదాలను ప్రభావితం చేస్తుంది. పాకెట్ డెప్త్ ముఖ్యమైనది ఎందుకంటే కోటింగ్ బిల్డప్ తుది పొర సీటింగ్ జ్యామితిని మారుస్తుంది.

జేబు చుట్టూ మారుతూ ఉండే నామమాత్రపు 100 μm పూత స్థానిక ఉష్ణ మార్గం మరియు తుది కొలతలు రెండింటినీ మార్చగలదు. చిన్న వైవిధ్యం స్వయంచాలకంగా ఏకరూపతకు కారణం కాదు, కానీ పోస్ట్-కోటింగ్ పాకెట్ డెప్త్ CTQ అయి ఉండాలి.

ఉత్పత్తి సమయంలో:

వృద్ధి నిక్షేపాలు + శుభ్రపరచడం + థర్మల్ సైక్లింగ్ → కరుకుదనం/ఉద్గారత డ్రిఫ్ట్ → థర్మల్-బౌండరీ డ్రిఫ్ట్ → పొర-ఉష్ణోగ్రత డ్రిఫ్ట్ → వృద్ధి రేటు/కంపోజిషన్ డ్రిఫ్ట్.

కాంపోనెంట్ జీవితకాలం ప్రక్రియ పరిమితుల ద్వారా నిర్వచించబడాలి-కేవలం "కనిపించని విచ్ఛిన్నం" ద్వారా కాదు.

4. CVD SiC vs. CVD TaC ఎంపిక

కోర్ ముగింపు: దాని పరిపక్వత, స్వచ్ఛత మరియు గ్రాఫైట్‌తో అనుకూలత కారణంగా అనేక Si, GaN మరియు SiC ఎపిటాక్సీ భాగాలకు CVD SiC ప్రాక్టికల్ బేస్‌లైన్. విపరీతమైన ఉష్ణోగ్రత లేదా Si-రిచ్ కెమిస్ట్రీ SiC మాంద్యంను ధృవీకరించిన జీవితకాల-పరిమితి యంత్రాంగాన్ని చేసినప్పుడు TaC ఆకర్షణీయంగా మారుతుంది.

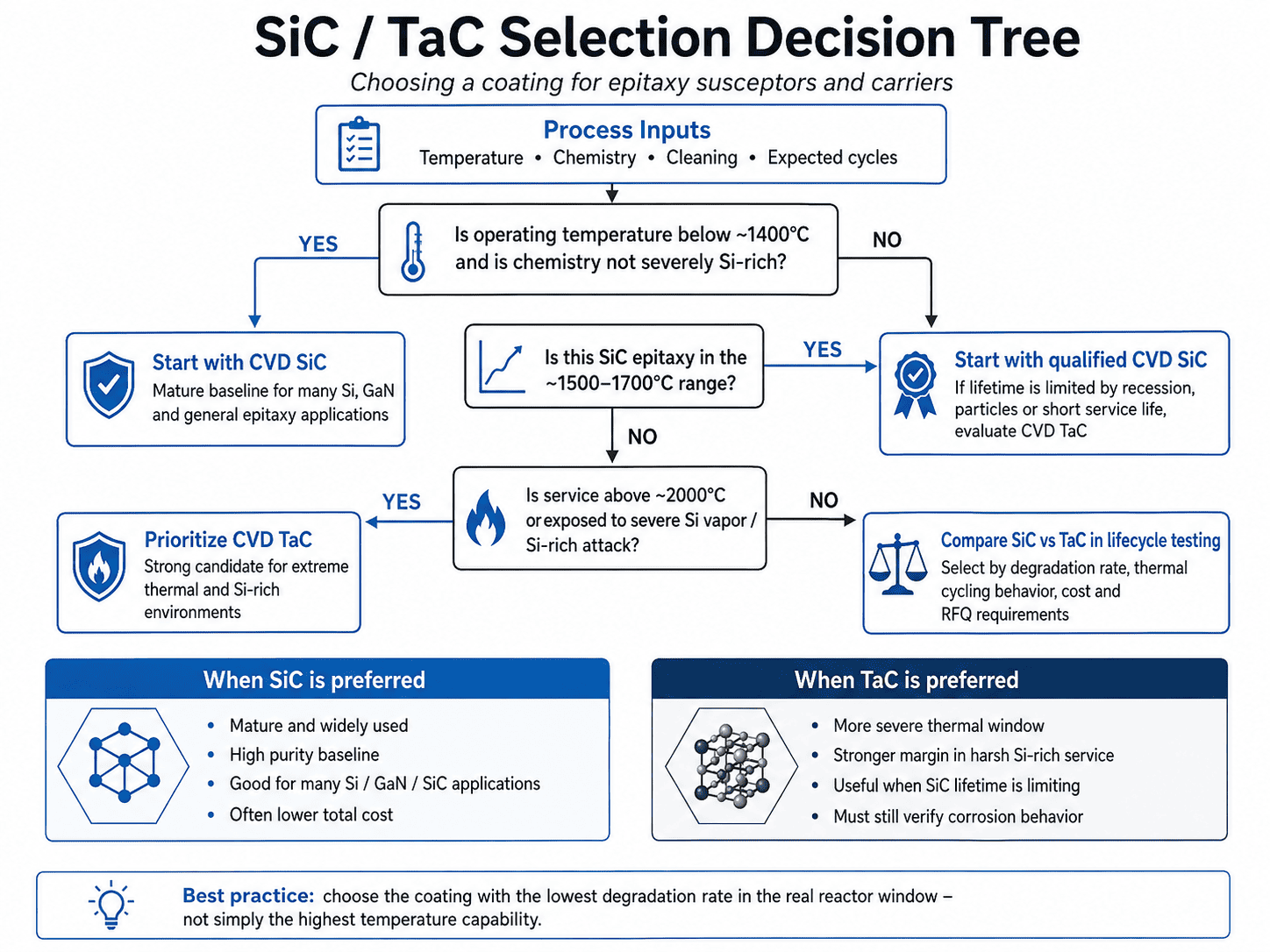

ఎంపిక నిర్ణయం TreeT < ~1400°C మరియు SiC రసాయనికంగా అనుకూలంగా ఉందా?

→ అవును: CVD SiCకి అర్హత పొందండి.

→ లేదు: కొనసాగించు.

~1500–1700°C వద్ద SiC ఎపిటాక్సీ?

→ నిరూపితమైన SiCతో ప్రారంభించండి. మాంద్యం, కణాలు లేదా చిన్న జీవితం ఆధిపత్యం చెలాయిస్తే, TaCని సరిపోల్చండి.

>2000°C లేదా తీవ్రమైన Si-ఆవిరి బహిర్గతం?

→ TaC మూల్యాంకనానికి ప్రాధాన్యత ఇవ్వండి.

TaC రసాయనికంగా అభేద్యమైనది కాదు. సిలికాన్ ఆవిరిలో 1973 K వద్ద, CVD TaC TaSi₂/SiC ప్రతిచర్య ఉత్పత్తులను రూపొందించింది; పెరుగుతున్న Si బహిర్గతం తుప్పు లోతు మరియు కరుకుదనాన్ని పెంచింది.[4] కాబట్టి ఎంపిక అనేది నిజమైన రియాక్టర్‌లోని క్షీణత రేటుపై ఆధారపడి ఉండాలి, ద్రవీభవన స్థానం మాత్రమే కాదు.

5. CVD కోటింగ్ ఫెయిల్యూర్ మెకానిజమ్స్

కోర్ ముగింపు: చాలా కోటెడ్-ససెప్టర్ వైఫల్యాలు కపుల్డ్ థర్మల్ స్ట్రెస్, డిపాజిషన్ నాన్-యూనిఫామిటీ, కెమికల్ రిసెషన్ మరియు క్లీనింగ్ లేదా హ్యాండ్లింగ్ డ్యామేజ్ నుండి ఉత్పన్నమవుతాయి. వైఫల్య విశ్లేషణ కనిపించే లోపాన్ని దాని రూట్ మెకానిజంతో అనుసంధానించాలి మరియు "కోటింగ్ పీలింగ్" వద్ద ఆపడానికి బదులుగా పొర లక్షణానికి లింక్ చేయాలి.

ఉపయోగకరమైన ఫస్ట్-ఆర్డర్ థర్మల్-స్ట్రెస్ రిలేషన్:

σ ≈ E × Δα × ΔT

ఇక్కడ E అనేది పూత మాడ్యులస్, Δα పూత/సబ్‌స్ట్రేట్ CTE వ్యత్యాసం మరియు ΔT అనేది ఉష్ణ విహారం. అందుకే గ్రాఫైట్ CTE మ్యాచింగ్ పూత స్వచ్ఛతతో సమానంగా ఉంటుంది.

లోతైన పాకెట్స్, రంధ్రాలు మరియు పొడవైన కమ్మీలు వివిధ పూర్వగామి రవాణాను అందుకోగలవు:

స్థానిక సన్నని/పోరస్ పూత → థర్మల్/కెమికల్ దాడి → గ్రాఫైట్ ఎక్స్పోజర్ → కోత → కణాలు → పొర-లోపం ప్రమాదం.

అందువల్ల ఒక భాగం యాంత్రిక ముగింపు-జీవితానికి ముందు ప్రక్రియ ముగింపుకు చేరుకోవచ్చు.

6. అర్హత మరియు RFQ అవసరాలు

కోర్ ముగింపు: అర్హత రియాక్టర్ పరిస్థితులను కొలవగల CTQలుగా మార్చాలి మరియు పూర్తయిన జ్యామితిలో వాటిని ధృవీకరించాలి. మెటీరియల్ సర్టిఫికెట్లు మాత్రమే సరిపోవు; లక్ష్యం పునరావృతమయ్యే పూత సమగ్రత, కొలతలు మరియు ప్రాతినిధ్య పెరుగుదల మరియు శుభ్రపరిచే చక్రాల ద్వారా ఉష్ణ/రసాయన ప్రవర్తన.

ఆచరణాత్మక వివరణలో ఇవి ఉండాలి:

• మెటీరియల్: గ్రాఫైట్ గ్రేడ్, స్వచ్ఛత, CTE; పూత దశ మరియు స్వచ్ఛత.
• పూత: మందం, స్థానిక పరిమితులు, కరుకుదనం, పిన్‌హోల్/పోరోసిటీ ప్రమాణాలు, సంశ్లేషణ లేదా థర్మల్-సైకిల్ ప్రమాణాలు.
• జ్యామితి: పూత, ఫ్లాట్‌నెస్/రనౌట్, OD/ID, రంధ్రాలు మరియు భ్రమణ సంబంధిత CTQల తర్వాత పాకెట్ డెప్త్.
• ప్రక్రియ: పొర పరిమాణం, ఉష్ణోగ్రత, వాయువులు, పీడనం, తాపన/భ్రమణం మోడ్, క్లీనింగ్ కెమిస్ట్రీ మరియు ఊహించిన చక్రాలు.

సిఫార్సు చేయబడిన చెక్‌పోస్టులు:

ఇన్‌కమింగ్ → డిఫైన్డ్ గ్రోత్ సైకిల్స్ → క్లీనింగ్ → ఎండ్ ఆఫ్ లైఫ్.

ఈ చెక్‌పాయింట్‌లను పార్టికల్ మరియు వేఫర్ డేటాతో సహసంబంధం చేయడం కేవలం దృశ్య తనిఖీ కంటే చాలా ఉపయోగకరంగా ఉంటుంది.

7. తరచుగా అడిగే ప్రశ్నలు

CVD SiC ఎంత మందంగా ఉండాలి?

దాదాపు 100 μm ఉపయోగకరమైన సూచన, సార్వత్రిక వాంఛనీయమైనది కాదు. జ్యామితి, తుప్పు భత్యం, ఒత్తిడి మరియు డైమెన్షనల్ టాలరెన్స్ లక్ష్యాన్ని నిర్ణయిస్తాయి.

మందమైన పూత ఎల్లప్పుడూ ఎక్కువసేపు ఉంటుందా?

లేదు. ఇది తుప్పు నిల్వను జోడిస్తుంది కానీ అవశేష ఒత్తిడి మరియు డైమెన్షనల్ షిఫ్ట్‌ను కూడా పెంచుతుంది.

SiC పూత ఎందుకు పీల్ చేస్తుంది?

సాధారణ సహాయకులు CTE అసమతుల్యత, అవశేష ఒత్తిడి, ఇంటర్‌ఫేస్ లోపాలు, అంచు జ్యామితి, థర్మల్ సైక్లింగ్, రసాయన దాడి మరియు శుభ్రపరిచే నష్టం.

SiCని TaC ఎప్పుడు భర్తీ చేయాలి?

అధిక-ఉష్ణోగ్రత లేదా Si-రిచ్ దాడి ఆధిపత్య SiC జీవితకాల పరిమితిగా నిరూపించబడినప్పుడు మరియు TaC మెరుగైన జీవితచక్ర ఫలితాన్ని ఇస్తుంది.

తీర్మానం

కోర్ ముగింపు: ఎపిటాక్సీ ప్రక్రియలో భాగంగా CVD-కోటెడ్ గ్రాఫైట్ అర్హత పొందాలి. లక్ష్యం ఉత్పత్తి అంతటా స్థిరమైన ఉష్ణ, రసాయన మరియు డైమెన్షనల్ ప్రవర్తన, కేవలం కనిపించే నష్టం కాకుండా కొలవగల ప్రక్రియ CTQల ద్వారా జీవితాంతం నిర్వచించబడుతుంది.

ఇంజనీరింగ్ చైన్:

గ్రాఫైట్ సబ్‌స్ట్రేట్ → CVD మైక్రోస్ట్రక్చర్ → పూర్తయిన జ్యామితి → థర్మల్/కెమికల్ స్టెబిలిటీ → పొర పునరావృతత.

మంచి ప్రశ్న కేవలం "పూత ఎంత మందంగా ఉంది?" కాదు. కానీ "ఈ భాగం పునరావృతమయ్యే పెరుగుదల, శుభ్రపరచడం మరియు ఉష్ణ చక్రాల తర్వాత ఎలా ప్రవర్తిస్తుంది మరియు దాని జీవిత ముగింపును ఏ కొలవగల పరిమితి నిర్వచిస్తుంది?"

సూచనలు

[1] AIXTRON SE, ప్లానెటరీ ప్రిన్సిపల్ (MOCVD).

[2] SGL కార్బన్, SIGRAFINE® SiC కోటింగ్ - మెటీరియల్ డేటా.

[3] Huo Y. et al., సైంటిఫిక్ రిపోర్ట్స్ 16, 4150 (2026), "గ్రాఫైట్ సబ్‌స్ట్రేట్‌లపై CVD-SiC కోటింగ్‌లలో ప్రాసెస్-స్ట్రక్చర్-ప్రాపర్టీ కోరిలేషన్ అధ్యయనం."

[4] Hao K. et al., వాక్యూమ్ 241, 114677 (2025), “గ్రాఫైట్ సబ్‌స్ట్రేట్‌లపై CVD TaC కోటింగ్‌ల యొక్క సిలికాన్ ఆవిరి ప్రేరిత తుప్పు మెకానిజమ్స్.”

ఇంజనీర్ నిక్వుకు CVD పూతలు మరియు కార్బన్ ఆధారిత హాట్-జోన్ మెటీరియల్‌ల R&Dలో 15 సంవత్సరాల అనుభవం ఉంది. 8-అంగుళాల SiC ఎపిటాక్సీలో ఉపయోగించిన చైనా యొక్క మొట్టమొదటి TaC-కోటెడ్ గ్రాఫైట్ భాగాల కోసం భారీ ఉత్పత్తిని ప్రవేశపెట్టడానికి అతను ప్రాజెక్ట్‌కు నాయకత్వం వహించాడు. అతను SiC క్రిస్టల్ పెరుగుదల కోసం అనేక హాట్-జోన్ డిజైన్ మరియు వైఫల్య విశ్లేషణ ప్రాజెక్ట్‌లలో పాల్గొన్నాడు మరియు హాట్-జోన్ మెటీరియల్‌లకు సంబంధించిన ఏడు ఆవిష్కరణ పేటెంట్‌లను కలిగి ఉన్నాడు.
