PZT పైజోఎలెక్ట్రిక్ వేఫర్‌లు: నెక్స్ట్-జెన్ MEMS కోసం హై-పెర్ఫార్మెన్స్ సొల్యూషన్స్

వేగవంతమైన MEMS (మైక్రో-ఎలక్ట్రోమెకానికల్ సిస్టమ్స్) పరిణామ యుగంలో, సరైన పైజోఎలెక్ట్రిక్ మెటీరియల్‌ని ఎంచుకోవడం అనేది పరికరం పనితీరు కోసం మేక్ లేదా బ్రేక్ నిర్ణయం. PZT (లీడ్ జిర్కోనేట్ టైటానేట్) థిన్-ఫిల్మ్ పొరలు AlN (అల్యూమినియం నైట్రైడ్) వంటి ప్రత్యామ్నాయాల కంటే ప్రధాన ఎంపికగా ఉద్భవించాయి, ఇది అత్యాధునిక సెన్సార్‌లు మరియు యాక్యుయేటర్‌ల కోసం ఉన్నతమైన ఎలక్ట్రోమెకానికల్ కప్లింగ్‌ను అందిస్తోంది.

Vetek సెమీకండక్టర్ పరిశ్రమ-ప్రముఖ PZT-on-Si/SOI పొరలను అందిస్తుంది. అధునాతన థిన్-ఫిల్మ్ డిపాజిషన్‌ను ప్రభావితం చేస్తూ, మేము అసాధారణమైన ఫిల్మ్ యూనిఫామిటీ మరియు స్ఫటికాకార నాణ్యతను అందిస్తాము, ఫిల్మ్ అలసట మరియు పనితీరు క్షీణత వంటి సాధారణ పరిశ్రమ అడ్డంకులను అధిగమించడానికి ప్రత్యేకంగా రూపొందించబడింది.

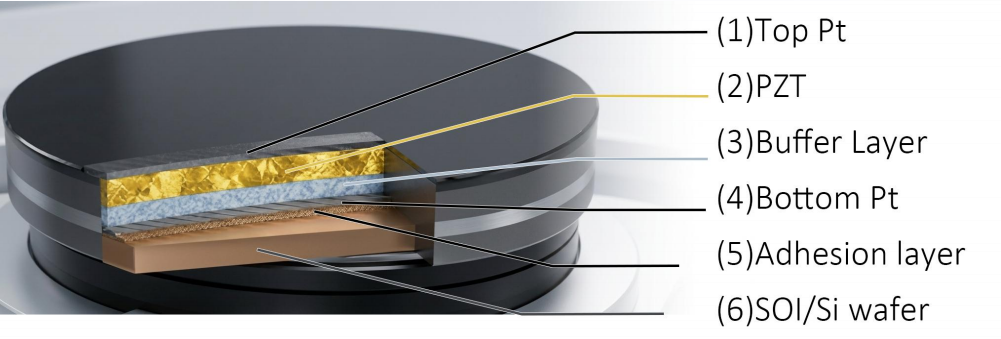

కోర్ ఆర్కిటెక్చర్: ది సినర్జీ ఆఫ్ Pt మరియు PZT

ఫెర్రోఎలెక్ట్రిక్ పనితీరుకు బహుళ-పొర స్టాక్ యొక్క సమగ్రత ప్రాథమికమైనది. మా పొరలు మెటాలిక్ ఎలక్ట్రోడ్‌లు మరియు సిరామిక్ సన్నని ఫిల్మ్‌ల యొక్క ఖచ్చితమైన-ఇంజనీరింగ్ స్టాక్‌ను ఉపయోగించుకుంటాయి:

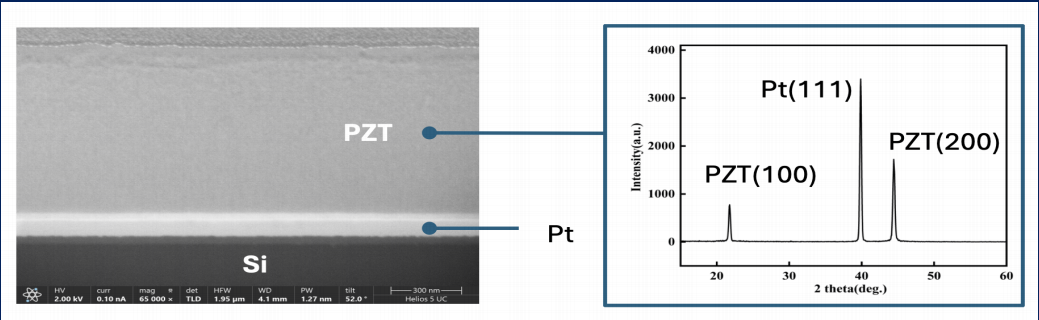

• PZT పైజోఎలెక్ట్రిక్ కోర్:మా ప్రక్రియ కఠినమైన క్రిస్టల్ ఓరియంటేషన్ నియంత్రణపై దృష్టి పెడుతుంది. మురాల్ట్ (2000) ప్రకారం, (100) లేదా (001) ప్రాధాన్య విన్యాసాన్ని కలిగి ఉన్న PZT గణనీయంగా అధిక రేఖాంశ పైజోఎలెక్ట్రిక్ స్థిరాంకాన్ని ఇస్తుంది. Vetek యొక్క ఆప్టిమైజ్డ్ డిపాజిషన్ బలమైన (100) ధోరణిని నిర్ధారిస్తుంది, మైక్రాన్-స్థాయి మందం వద్ద కూడా భారీ శక్తి ఉత్పత్తిని అనుమతిస్తుంది.
• క్రిటికల్ Pt ఎలక్ట్రోడ్ లేయర్:ప్లాటినం (Pt) PZT కోసం ఎలక్ట్రికల్ కండ్యూట్ మరియు గ్రోత్ టెంప్లేట్ రెండింటిలోనూ పనిచేస్తుంది. ఆక్సిజన్ అధికంగా ఉండే వాతావరణంలో అధిక వాహకత మరియు ఉష్ణ స్థిరత్వానికి ప్రసిద్ధి చెందింది, Pt అనేది దిగువ ఎలక్ట్రోడ్‌లకు పరిశ్రమ బంగారు ప్రమాణం (తకాహషి మరియు ఇతరులు., 1994). PZT న్యూక్లియేషన్ కోసం ఆదర్శవంతమైన ఇంటర్‌ఫేస్‌ను అందించడానికి మేము అల్ట్రా-తక్కువ ఉపరితల కరుకుదనాన్ని (Ra <= 1.0 nm) నిర్వహిస్తాము.
• ఇంటిగ్రేటెడ్ బఫర్ లేయర్‌లు:PZT మరియు సిలికాన్ సబ్‌స్ట్రేట్ మధ్య ఎలిమెంటల్ డిఫ్యూజన్‌ను అణిచివేసేందుకు, మేము ఖచ్చితమైన బఫర్ లేయర్ సిస్టమ్‌ను పొందుపరుస్తాము. ఈ పొరలు భౌతిక అవరోధం మరియు ఒత్తిడి-బఫర్‌గా పనిచేస్తాయి, ఫిల్మ్ డీలామినేషన్‌ను నిరోధించడం మరియు సంక్లిష్టమైన MEMS ఎచింగ్ సమయంలో మొత్తం పొర యొక్క యాంత్రిక విశ్వసనీయతను నిర్ధారిస్తుంది.

లక్ష్య అనువర్తనాలు: PZT ఎక్కడ ఉపయోగించబడుతుంది?

ఖచ్చితమైన మెకానికల్-టు-ఎలక్ట్రికల్ సెన్సింగ్ లేదా ఎలక్ట్రికల్-టు-మెకానికల్ యాక్చుయేషన్ అవసరమయ్యే అప్లికేషన్‌లకు అధిక-పనితీరు గల PZT పొరలు అవసరం:

• కన్స్యూమర్ ఎలక్ట్రానిక్స్ (PMUT):టార్గెట్ క్లయింట్‌లలో స్మార్ట్‌ఫోన్ మాడ్యూల్ తయారీదారులు మరియు బయోమెట్రిక్ సెక్యూరిటీ సంస్థలు ఉన్నాయి. కేస్ ఉపయోగించండి: PZT ఫిల్మ్‌లు అండర్ డిస్‌ప్లే ఫింగర్‌ప్రింట్ సెన్సింగ్ కోసం హై-ఫ్రీక్వెన్సీ అల్ట్రాసోనిక్ తరంగాలను ఉత్పత్తి చేస్తాయి. లెగసీ సొల్యూషన్‌లతో పోలిస్తే, PZT-ఆధారిత PMUTలు సురక్షితమైన 3D బయోమెట్రిక్ ప్రమాణీకరణను ప్రారంభిస్తూ లోతైన వ్యాప్తి మరియు అధిక రిజల్యూషన్‌ను అందిస్తాయి (అక్బరీ మరియు ఇతరులు, 2016).
• టెలికమ్యూనికేషన్స్ (RF MEMS):టార్గెట్ క్లయింట్‌లలో RF ఫ్రంట్-ఎండ్ చిప్ డిజైనర్లు మరియు 5G/6G ఇన్‌ఫ్రాస్ట్రక్చర్ ప్రొవైడర్లు ఉన్నారు. కేస్ ఉపయోగించండి: ట్యూనబుల్ ఫిల్టర్‌లను రూపొందించడానికి PZT యొక్క అధిక ఎలక్ట్రోమెకానికల్ కప్లింగ్ కోఎఫీషియంట్‌ని ఉపయోగించడం. ఇది సిగ్నల్ నష్టాన్ని తగ్గిస్తుంది మరియు 5G నెట్‌వర్క్‌లలో స్పెక్ట్రమ్ రద్దీని నిర్వహించడానికి కీలకమైన బ్యాండ్‌విడ్త్‌ను విస్తరిస్తుంది.
• పారిశ్రామిక ముద్రణ:టార్గెట్ క్లయింట్‌లలో పారిశ్రామిక ఇంక్‌జెట్ ప్రింటర్ తయారీదారులు మరియు ఫ్లెక్సిబుల్ డిస్‌ప్లే (OLED) తయారీదారులు ఉన్నారు. సందర్భాన్ని ఉపయోగించండి: PZT పొరలు అతి-వేగవంతమైన యాక్యుయేటర్‌లలోకి సూక్ష్మ-మెషిన్ చేయబడతాయి. ఇంక్ చాంబర్‌ను తక్షణమే వైకల్యం చేయడం ద్వారా, వారు పికో-లీటర్ ప్రెసిషన్ ఫ్లూయిడ్ డిస్పెన్సింగ్‌ను సాధిస్తారు, ఇది OLED తయారీకి మరియు అధిక-రెస్ 3D ప్రింటింగ్‌కు మూలస్తంభం.
• ఆరోగ్య సంరక్షణ:టార్గెట్ క్లయింట్‌లలో వైద్య పరికరం R&D మరియు హ్యాండ్‌హెల్డ్ అల్ట్రాసౌండ్ స్టార్టప్‌లు ఉన్నాయి. కేస్ ఉపయోగించండి: అంతర్గత ఇమేజింగ్ కోసం డ్రైవింగ్ ఇంట్రావాస్కులర్ అల్ట్రాసౌండ్ (IVUS) ప్రోబ్స్. ఇది లక్ష్య ఔషధ డెలివరీ కోసం అధిక-సామర్థ్యం, ​​నిశ్శబ్ద వైద్య నెబ్యులైజర్‌ల గుండెగా కూడా పనిచేస్తుంది.
• ఆటోమోటివ్:టార్గెట్ క్లయింట్‌లలో అటానమస్ డ్రైవింగ్ సొల్యూషన్ ప్రొవైడర్లు మరియు స్మార్ట్ కాక్‌పిట్ HMI డెవలపర్లు ఉన్నారు. కేస్ ఉపయోగించండి: ఆటోమోటివ్ అల్ట్రాసోనిక్ సెన్సార్ల గుర్తింపు పరిధిని విస్తరించడం. అదనంగా, ఇది టచ్‌స్క్రీన్‌లలో హాప్టిక్ ఫీడ్‌బ్యాక్‌ను అందిస్తుంది, ఫిజికల్ బటన్‌ల యొక్క స్పర్శ అనుభూతిని అనుకరిస్తుంది.

Vetek సెమీకండక్టర్‌ను ఎందుకు ఎంచుకోవాలి?

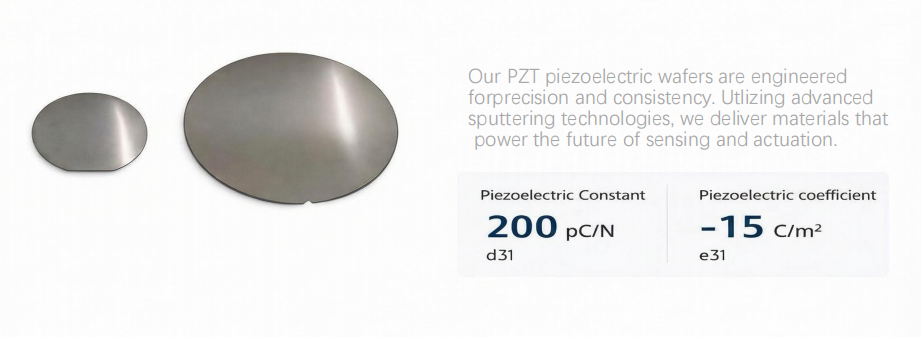

• ఉన్నతమైన పారామితులు:పీజోఎలెక్ట్రిక్ స్థిరాంకం d31 సాధారణంగా 200 pC/N చేరుకుంటుంది, e31 గుణకం స్థిరంగా -15 C/m2.
• బహుముఖ ఉపరితలాలు:హై-రెసిస్టివిటీ SOI సబ్‌స్ట్రేట్‌లతో సహా (> 5000 ఓం/సెం) 6-అంగుళాల మరియు 8-అంగుళాల ఫార్మాట్‌లలో అందుబాటులో ఉంటుంది.
• బెస్పోక్ అనుకూలీకరణ:మేము కస్టమర్ సప్లైడ్ వేఫర్‌లకు (ఫౌండ్రీ సర్వీస్) మద్దతిస్తాము మరియు మీ నిర్దిష్ట రెసొనెన్స్ ఫ్రీక్వెన్సీ అవసరాలకు సరిపోయేలా PZT మరియు Pt లేయర్‌ల మందం నిష్పత్తిని అనుకూలీకరించవచ్చు.

రచయిత:సెరా లీ

విద్యాసంబంధ సూచనలు:

[1] మురాల్ట్, P. (2000). "మైక్రోసెన్సర్లు మరియు యాక్యుయేటర్ల కోసం PZT సన్నని చలనచిత్రాలు: సమస్యలు మరియు పురోగతి."మైక్రోమెకానిక్స్ అండ్ మైక్రో ఇంజినీరింగ్ జర్నల్.

[2] ట్రోలియర్-మెకిన్‌స్ట్రీ, S., మరియు ఇతరులు. (2018) "MEMS కోసం పైజోఎలెక్ట్రిక్ థిన్ ఫిల్మ్స్."మెటీరియల్స్ పరిశోధన యొక్క వార్షిక సమీక్ష.

[3] అక్బరి, M., మరియు ఇతరులు. (2016) "మెడికల్ ఇమేజింగ్ కోసం పైజోఎలెక్ట్రిక్ మైక్రోమచిన్డ్ అల్ట్రాసోనిక్ ట్రాన్స్‌డ్యూసర్స్ (pMUTలు)."పైజోఎలెక్ట్రిక్ MEMS రెసొనేటర్లలో.
