LPE రియాక్షన్ ఛాంబర్‌లో హాఫ్‌మూన్ అంటే ఏమిటి?

సిలికాన్ కార్బైడ్ (SiC) ఎపిటాక్సీ సిస్టమ్స్‌లో, సెమీకండక్టర్ తయారీ పరిశ్రమ వెలుపల చాలా కీలకమైన రియాక్టర్ భాగాలు తెలియవు. ఈ భాగాలలో ఒకటి "హాఫ్‌మూన్," గ్రాఫైట్-ఆధారిత నిర్మాణ భాగం సాధారణంగా LPE రియాక్షన్ ఛాంబర్‌లలో ఉపయోగించబడుతుంది.

హాఫ్‌మూన్ ఒక పొర క్యారియర్ కానప్పటికీ, అధిక-ఉష్ణోగ్రత ఎపిటాక్సియల్ వృద్ధి ప్రక్రియల సమయంలో రియాక్టర్ స్థిరత్వాన్ని నిర్వహించడంలో ఇది ముఖ్యమైన పాత్ర పోషిస్తుంది. SiC సెమీకండక్టర్ తయారీ పెద్ద పొరలు మరియు కఠినమైన ప్రక్రియ నియంత్రణ వైపు కదులుతున్నందున, అంతర్గత రియాక్టర్ భాగాల రూపకల్పన మరియు మెటీరియల్ పనితీరు చాలా ముఖ్యమైనవి.

LPE రియాక్షన్ ఛాంబర్‌ని అర్థం చేసుకోవడం

LPE (లిక్విడ్ ఫేజ్ ఎపిటాక్సీ) అనేది సెమీకండక్టర్ తయారీలో ఉపయోగించే క్రిస్టల్ గ్రోత్ టెక్నిక్. SiC ఎపిటాక్సీ సిస్టమ్స్‌లో, రియాక్షన్ ఛాంబర్ చాలా డిమాండ్ ఉన్న పరిస్థితుల్లో పనిచేస్తుంది:

• అధిక ఉష్ణోగ్రతలు
• రియాక్టివ్ ప్రక్రియ వాయువులు
• సుదీర్ఘ ఉష్ణ చక్రాలు
• కఠినమైన కాలుష్య నియంత్రణ
• స్థిరమైన గ్యాస్ ప్రవాహ అవసరాలు

LPE రియాక్టర్లు వంటి ఆధునిక SiC ఎపిటాక్సీ వ్యవస్థలు స్థిరమైన ఉష్ణ క్షేత్ర నిర్మాణాలు మరియు ప్రతిచర్య గది లోపల గ్యాస్ ప్రవాహ నిర్వహణపై ఎక్కువగా ఆధారపడతాయి. ఉష్ణోగ్రత పంపిణీ లేదా గ్యాస్ ప్రవాహ ఏకరూపతలో చిన్న వ్యత్యాసాలు కూడా నేరుగా ఎపిటాక్సియల్ పొర నాణ్యత మరియు పొర అనుగుణ్యతను ప్రభావితం చేయవచ్చు.

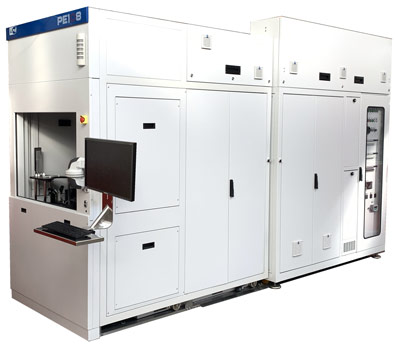

LPE PE1O6 SiC ఎపిటాక్సీ రియాక్టర్, అధునాతన SiC పొర పెరుగుదల కోసం ఉపయోగించే ఒక సమాంతర హాట్-వాల్ సిస్టమ్.

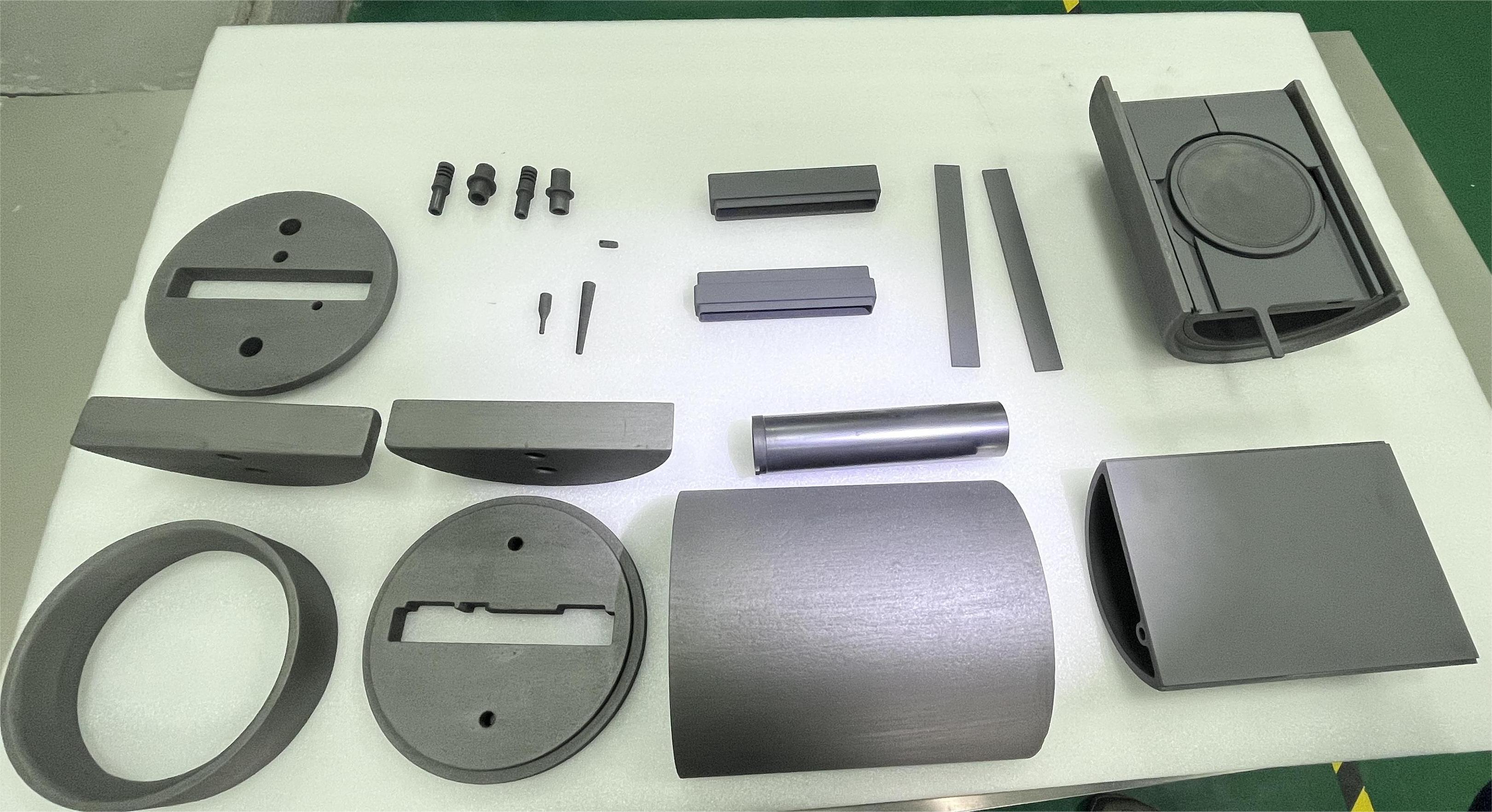

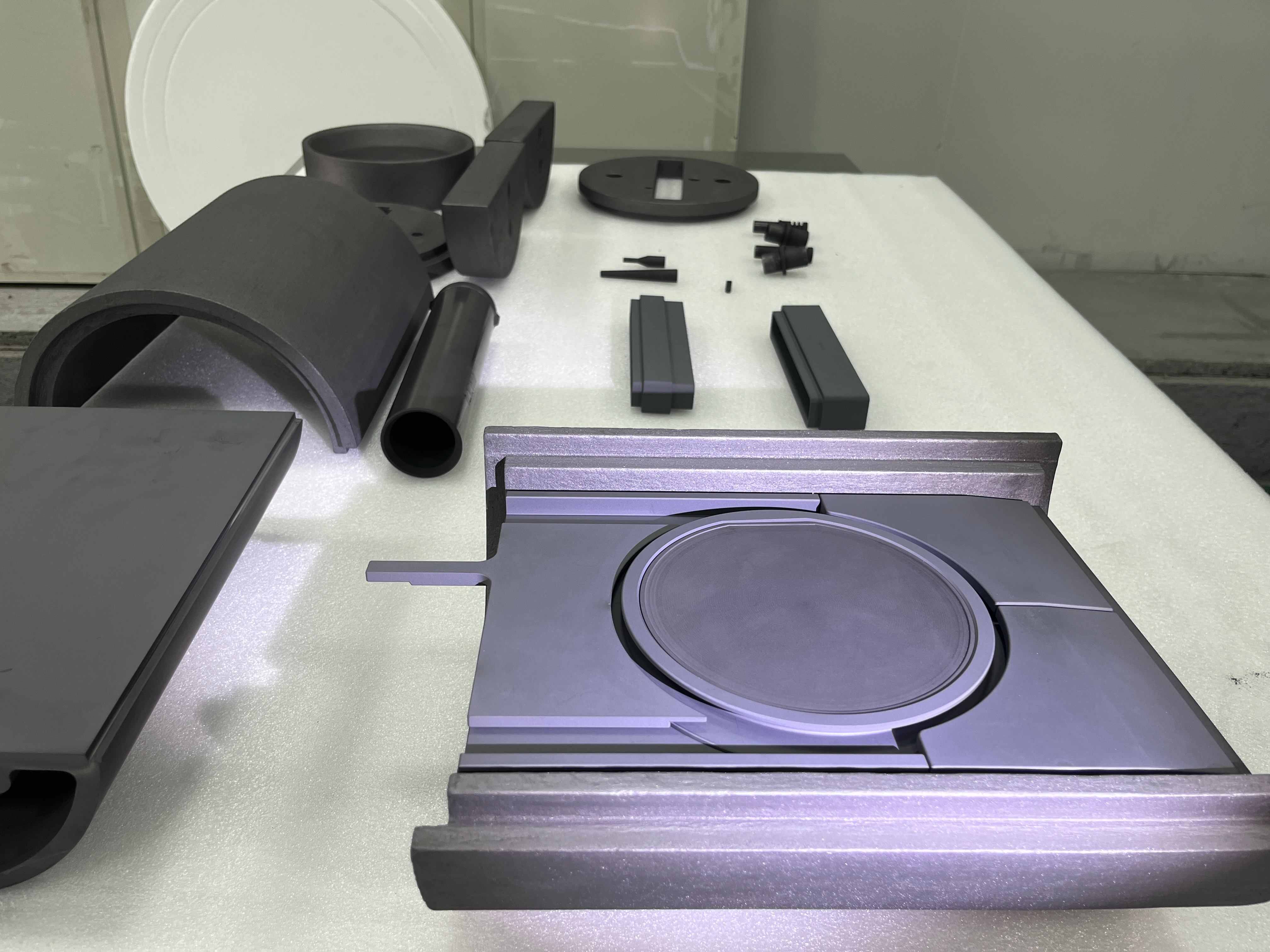

ఛాంబర్ లోపల, ఎపిటాక్సియల్ పెరుగుదల కోసం నియంత్రిత ఉష్ణ మరియు రసాయన వాతావరణాన్ని సృష్టించడానికి బహుళ గ్రాఫైట్-ఆధారిత భాగాలు కలిసి పని చేస్తాయి. ఈ సహాయక నిర్మాణ భాగాలలో హాఫ్‌మూన్ ఒకటి.

దీనిని "హాఫ్మూన్" అని ఎందుకు పిలుస్తారు?

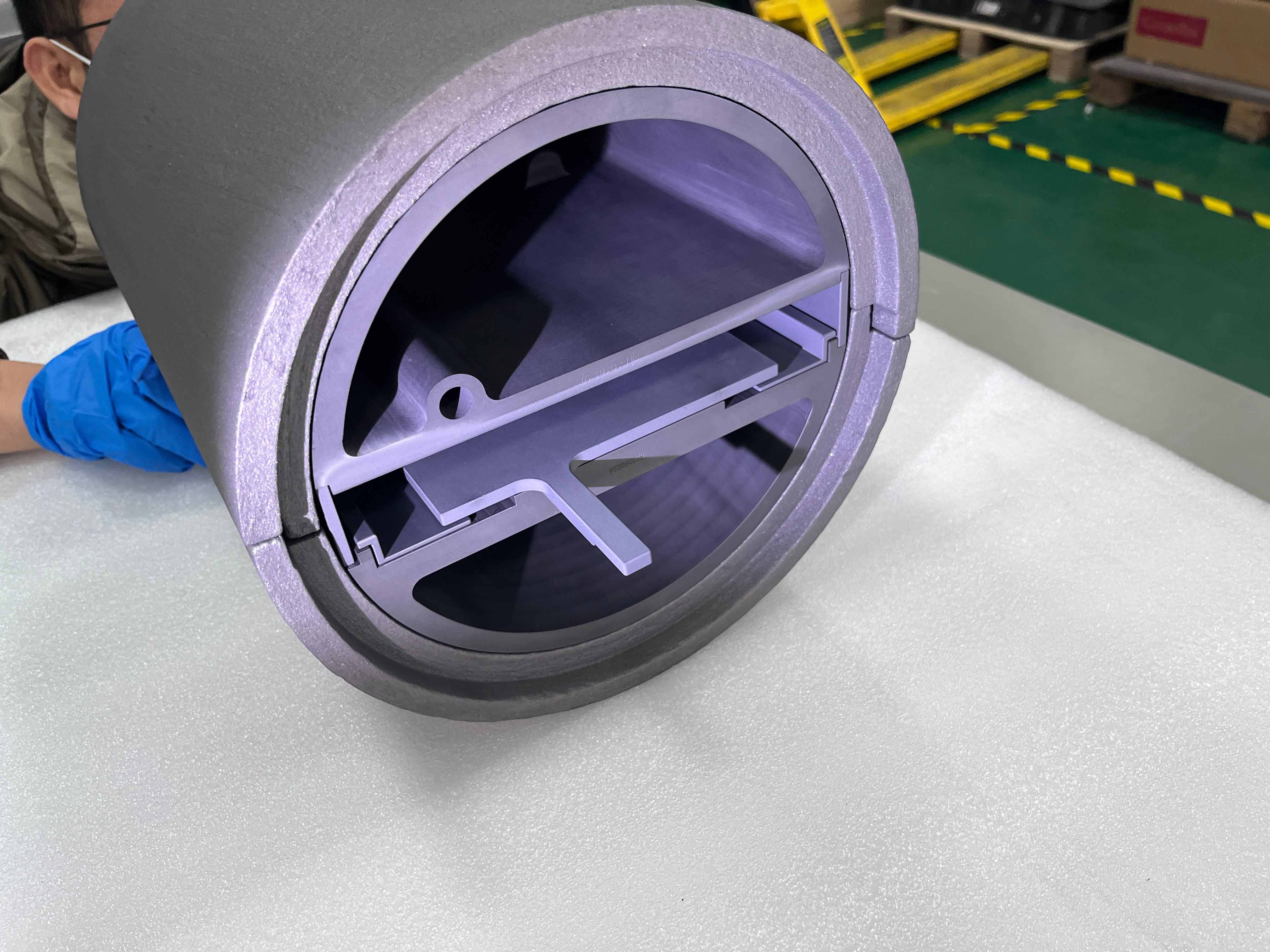

ఈ భాగానికి ప్రధానంగా దాని ఆకారం నుండి పేరు వచ్చింది. అనేక LPE రియాక్టర్‌లలో, హాట్ జోన్ ప్రాంతం చుట్టూ ఇన్‌స్టాల్ చేసినప్పుడు భాగం సగం-వృత్తం లేదా చంద్రవంక నిర్మాణాన్ని పోలి ఉంటుంది.

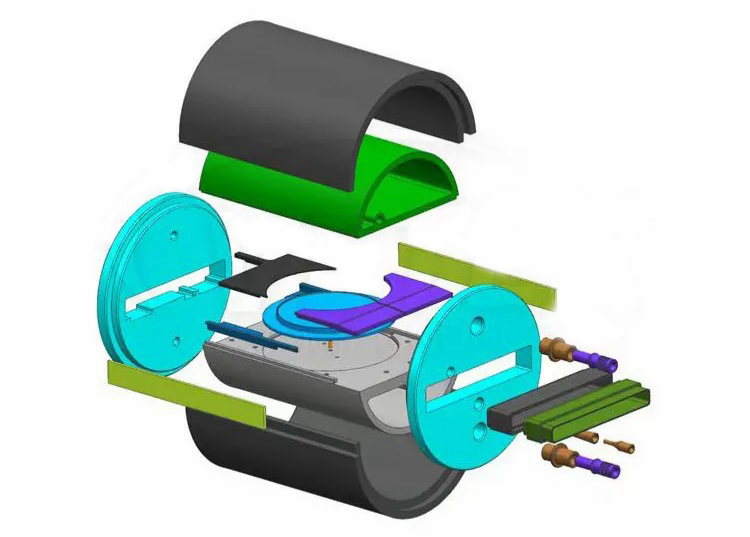

వేర్వేరు పరికరాల తయారీదారులు కొద్దిగా భిన్నమైన డిజైన్లను ఉపయోగిస్తారు. కొన్ని హాఫ్మూన్ భాగాలు మందంగా ఉంటాయి, కొన్ని అదనపు సహాయక నిర్మాణాలను కలిగి ఉంటాయి మరియు కొన్ని నేరుగా ఛాంబర్ లోపల తిరిగే సమావేశాలతో అనుసంధానించబడి ఉంటాయి.

వాస్తవ రియాక్టర్ సిస్టమ్‌లలో, జ్యామితి సాధారణంగా ఒక సార్వత్రిక ప్రమాణాన్ని అనుసరించకుండా ఉష్ణ క్షేత్రం మరియు ఛాంబర్ లేఅవుట్‌తో కలిసి ఆప్టిమైజ్ చేయబడుతుంది.

హాఫ్మూన్ భాగం యొక్క విధులు

రియాక్టర్ డిజైన్‌లు భిన్నంగా ఉన్నప్పటికీ, హాఫ్‌మూన్ భాగాలు సాధారణంగా అనేక ముఖ్యమైన విధులకు దోహదం చేస్తాయి.

1. సపోర్టింగ్ రియాక్టర్ స్ట్రక్చర్స్

ఎపిటాక్సీ రియాక్టర్ లోపల, అనేక గ్రాఫైట్ భాగాలు తాపన చక్రాల సమయంలో పదేపదే విస్తరిస్తాయి మరియు కుంచించుకుపోతాయి. దీని కారణంగా, అంతర్గత మద్దతు భాగాల యొక్క యాంత్రిక స్థిరత్వం సుదీర్ఘ ఉత్పత్తి పరుగుల కంటే ముఖ్యమైనది.

కొన్ని రియాక్టర్ డిజైన్‌లలో, హాఫ్‌మూన్ అధిక-ఉష్ణోగ్రత ఆపరేటింగ్ పరిస్థితుల్లో సమీపంలోని చాంబర్ నిర్మాణాల సాపేక్ష స్థానాన్ని నిర్వహించడానికి సహాయపడుతుంది. కొంచెం వైకల్యం కూడా ఛాంబర్ అమరిక లేదా ప్రక్రియ పునరావృతతను ప్రభావితం చేస్తుంది.

2. గ్యాస్ ఫ్లో స్టెబిలిటీకి సహాయం చేయడం

SiC రియాక్టర్ లోపల గ్యాస్ ప్రవాహ ప్రవర్తన బయటి నుండి కనిపించే దానికంటే చాలా క్లిష్టంగా ఉంటుంది. అధిక ఉష్ణోగ్రత వద్ద, గది లోపల సాపేక్షంగా చిన్న నిర్మాణ మార్పులు కూడా స్థానిక ప్రవాహ పరిస్థితులను మార్చవచ్చు.

రియాక్టర్ ప్లాట్‌ఫారమ్‌పై ఆధారపడి, హాట్ జోన్ ప్రాంతం చుట్టూ ప్రక్రియ వాయువులు ఎలా కదులుతాయో హాఫ్‌మూన్ పరోక్షంగా ప్రభావితం చేయవచ్చు. రియాక్టర్ అభివృద్ధి సమయంలో అంతర్గత చాంబర్ జ్యామితి తరచుగా జాగ్రత్తగా ఆప్టిమైజ్ చేయబడటానికి ఇది ఒక కారణం.

3. థర్మల్ ఫీల్డ్ కోఆర్డినేషన్

ఆధునిక ఎపిటాక్సీ వ్యవస్థలకు జాగ్రత్తగా నియంత్రించబడే ఉష్ణ ప్రవణతలు అవసరం. ఛాంబర్ లోపల గ్రాఫైట్ భాగాల అమరిక ఉష్ణ పంపిణీ మరియు ఉష్ణ సామర్థ్యాన్ని ప్రభావితం చేస్తుంది.

హాఫ్మూన్ భాగాలు పరోక్షంగా ప్రభావితం చేయవచ్చు:

• వేడి ప్రతిబింబం
• థర్మల్ బ్యాలెన్స్
• స్థానిక ఉష్ణోగ్రత స్థిరత్వం
• థర్మల్ షీల్డింగ్ పనితీరు

పెద్ద-పరిమాణ పొర ప్రాసెసింగ్ కోసం ఇది చాలా ముఖ్యమైనది.

4. సపోర్టింగ్ మెకానికల్ రొటేషన్ సిస్టమ్స్

కొన్ని LPE వ్యవస్థలు ఎపిటాక్సియల్ పెరుగుదల సమయంలో నిక్షేపణ ఏకరూపతను మెరుగుపరచడానికి తిరిగే సమావేశాలను ఉపయోగిస్తాయి. ఈ కాన్ఫిగరేషన్‌లలో, దిగువ హాఫ్‌మూన్ చాంబర్ లోపల సమీపంలోని భ్రమణ లేదా సహాయక నిర్మాణాలతో అనుసంధానించబడి ఉండవచ్చు.

యాంత్రిక అవసరాలు చాలా డిమాండ్‌గా మారవచ్చు ఎందుకంటే రియాక్టర్ అధిక ఉష్ణోగ్రత మరియు రసాయనికంగా రియాక్టివ్ పరిస్థితులలో నిరంతరం పనిచేయాలి.

గ్రాఫైట్ ఇప్పటికీ రియాక్టర్ సిస్టమ్స్‌లో ఎందుకు విస్తృతంగా ఉపయోగించబడుతోంది

నేటికీ, సెమీకండక్టర్ థర్మల్ ఫీల్డ్ అప్లికేషన్‌లకు గ్రాఫైట్ అత్యంత ఆచరణాత్మక పదార్థాలలో ఒకటిగా ఉంది. ఇది సాపేక్షంగా తేలికైనది, సంక్లిష్ట ఆకారాలుగా తయారు చేయబడుతుంది మరియు అనేక లోహాలు విఫలమయ్యే ఉష్ణోగ్రతల వద్ద స్థిరమైన లక్షణాలను నిర్వహిస్తుంది.

రియాక్టర్ తయారీదారుల కోసం, మరొక ప్రయోజనం ఏమిటంటే, గ్రాఫైట్ ఖచ్చితమైన మ్యాచింగ్‌కు బాగా ప్రతిస్పందిస్తుంది, ఇది ఇరుకైన చాంబర్ ఖాళీలలో ఇన్స్టాల్ చేయబడిన భాగాలకు ముఖ్యమైనది.

అదే సమయంలో, బేర్ గ్రాఫైట్‌కు కూడా పరిమితులు ఉన్నాయి. రియాక్టివ్ ప్రాసెస్ వాయువులు మరియు పదేపదే థర్మల్ సైక్లింగ్‌కు దీర్ఘకాలిక బహిర్గతం కింద, ఉపరితలం క్రమంగా క్షీణించవచ్చు లేదా కణాలను ఉత్పత్తి చేయవచ్చు. దీని కారణంగా, ఆధునిక SiC ఎపిటాక్సీ వ్యవస్థలలో ఇప్పుడు పూత పూసిన గ్రాఫైట్ నిర్మాణాలు సాధారణంగా ఉపయోగించబడుతున్నాయి.

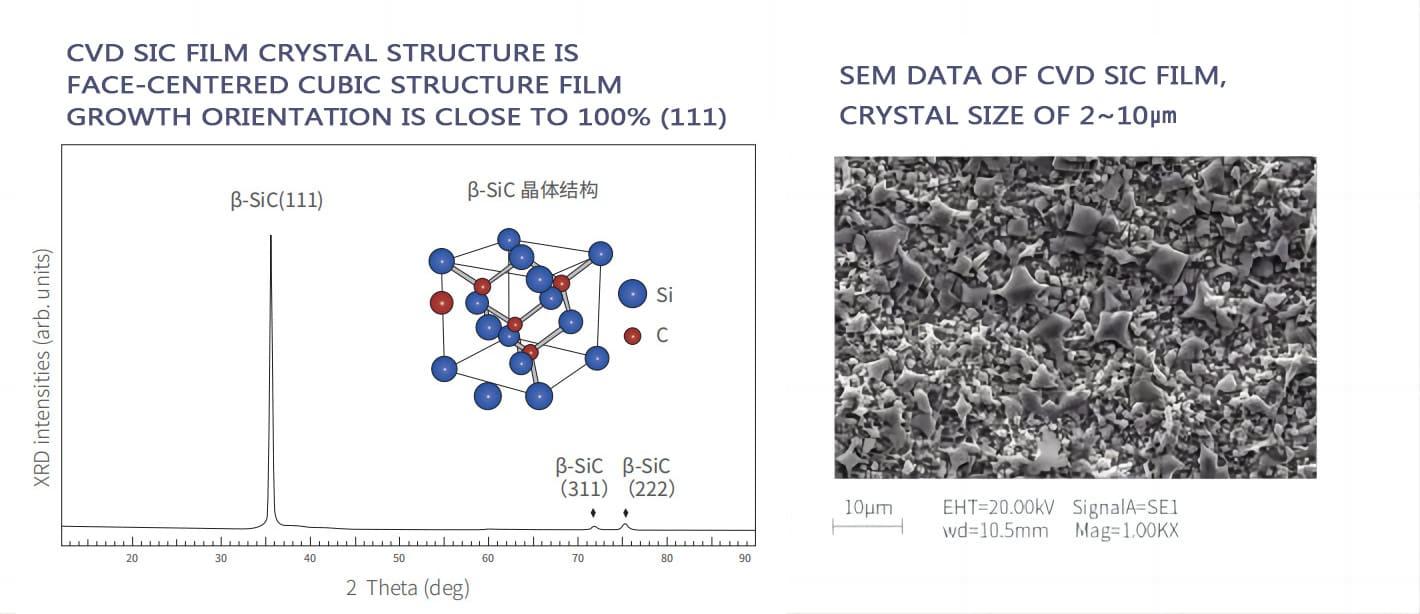

CVD SiC కోటింగ్ పాత్ర

సివిడి సిఐసి (కెమికల్ వేపర్ డిపోజిషన్ సిలికాన్ కార్బైడ్) పూత SiC ఎపిటాక్సీ సిస్టమ్‌లలో గ్రాఫైట్ రియాక్టర్ భాగాలపై విస్తృతంగా ఉపయోగించబడుతుంది.

పూత గ్రాఫైట్ ఉపరితలంపై దట్టమైన రక్షణ పొరను ఏర్పరుస్తుంది, మెరుగుపరచడంలో సహాయపడుతుంది:

• తుప్పు నిరోధకత
• ఉపరితల స్వచ్ఛత
• ప్రతిఘటన ధరించండి
• థర్మల్ షాక్ పనితీరు
• ప్రక్రియ స్థిరత్వం

SiC-పూతతో కూడిన గ్రాఫైట్ భాగాలు ఇప్పుడు సాధారణంగా కనుగొనబడ్డాయి:

• ససెప్టర్స్
• పొర వాహకాలు
• ఛాంబర్ లైనర్లు
• గ్యాస్ ప్రవాహ భాగాలు
• హాఫ్మూన్ సమావేశాలు

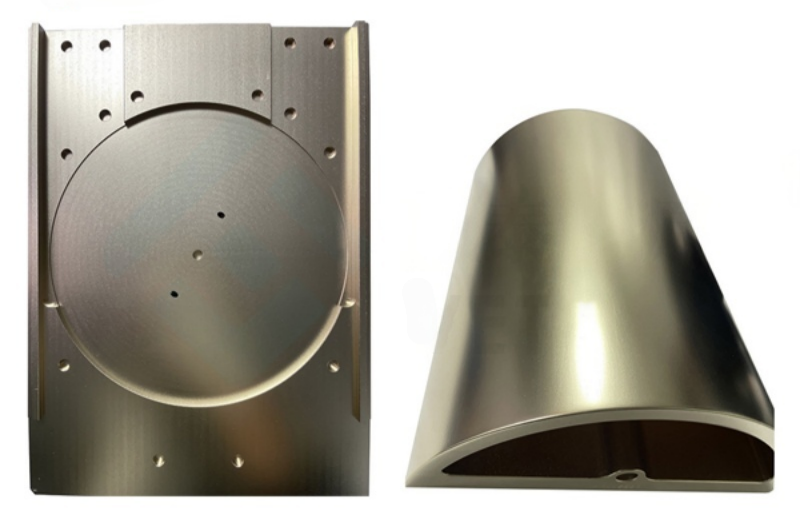

ఎందుకు మరిన్ని కంపెనీలు TaC కోటింగ్‌లను అధ్యయనం చేస్తున్నాయి

ఇటీవలి సంవత్సరాలలో, అధునాతన సెమీకండక్టర్ థర్మల్ ఫీల్డ్ అప్లికేషన్‌లలో, ముఖ్యంగా అధిక-ఉష్ణోగ్రత SiC ప్రక్రియలలో TaC పూత మరింత దృష్టిని ఆకర్షించడం ప్రారంభించింది.

ఒక కారణం ఏమిటంటే, కొన్ని తదుపరి తరం క్రిస్టల్ గ్రోత్ సిస్టమ్‌లు సుదీర్ఘ ప్రక్రియ చక్రాలలో సాంప్రదాయ పూత పదార్థాలు ఎక్కువ ఉష్ణ మరియు రసాయన ఒత్తిడిని ఎదుర్కొనే పరిస్థితులలో పనిచేస్తాయి.

సాంప్రదాయ SiC పూతలతో పోలిస్తే, TaC సాధారణంగా అధిక ఉష్ణోగ్రతల వద్ద బలమైన రసాయన స్థిరత్వాన్ని చూపుతుంది. దీని కారణంగా, పరిశోధకులు మరియు పరికరాల తయారీదారులు భవిష్యత్తులో అధిక-ఉష్ణోగ్రత రియాక్టర్ వ్యవస్థల కోసం దాని సామర్థ్యాన్ని అంచనా వేయడం కొనసాగిస్తున్నారు.

రియాక్టర్ చుట్టూ ఉన్న థర్మల్ ఇన్సులేషన్ మెటీరియల్స్

నిర్మాణాత్మక గ్రాఫైట్ భాగాలతో పాటు, థర్మల్ ఇన్సులేషన్ పదార్థాలు కూడా రియాక్టర్ పనితీరును బలంగా ప్రభావితం చేస్తాయి.

సెమీకండక్టర్ వ్యవస్థలు తరచుగా ఉపయోగిస్తాయి:

• మృదువైన గ్రాఫైట్ అనిపించింది
• దృఢమైన గ్రాఫైట్ అనిపించింది
• PAN-ఆధారిత కార్బన్ ఫైబర్ భావించింది
• కార్బన్ మిశ్రమ ఇన్సులేషన్ పదార్థాలు

ఈ పదార్థాలు ఉష్ణ నష్టాన్ని తగ్గించడంలో సహాయపడతాయి మరియు సుదీర్ఘ వృద్ధి చక్రాల సమయంలో స్థిరమైన ఉష్ణోగ్రత పంపిణీని నిర్వహించడానికి సహాయపడతాయి.

ఆధునిక SiC ఎపిటాక్సీలో పెరుగుతున్న డిమాండ్లు

SiC పరిశ్రమ 200 mm పొర ప్లాట్‌ఫారమ్‌ల వైపు కదులుతున్నప్పుడు, అంతర్గత రియాక్టర్ భాగాలు థర్మల్ స్థిరత్వం, డైమెన్షనల్ ఖచ్చితత్వం మరియు కాలుష్య నియంత్రణ కోసం చాలా కఠినమైన అవసరాలను ఎదుర్కొంటాయి.

ఎలక్ట్రిక్ వాహనాలు, పునరుత్పాదక శక్తి వ్యవస్థలు మరియు అధిక-ఫ్రీక్వెన్సీ పవర్ ఎలక్ట్రానిక్స్ యొక్క వేగవంతమైన అభివృద్ధి SiC పొరల కోసం డిమాండ్‌ను వేగవంతం చేస్తోంది.

పొర పరిమాణాలు 4-అంగుళాల నుండి 6-అంగుళాల మరియు 8-అంగుళాల ప్లాట్‌ఫారమ్‌లకు పెరిగేకొద్దీ, రియాక్టర్ భాగాలు వీటి కోసం కఠినమైన అవసరాలను తీర్చాలి:

• డైమెన్షనల్ ఖచ్చితత్వం
• పూత ఏకరూపత
• ఉష్ణ స్థిరత్వం
• స్వచ్ఛత నియంత్రణ
• యాంత్రిక విశ్వసనీయత

హాఫ్‌మూన్ సమావేశాలు వంటి సహాయక ఛాంబర్ భాగాలు కూడా సాంకేతికంగా మరింత డిమాండ్‌గా మారుతున్నాయి.

తీర్మానం

హాఫ్‌మూన్ అనేది LPE రియాక్షన్ ఛాంబర్‌లో సాపేక్షంగా సాధారణ గ్రాఫైట్ నిర్మాణంగా కనిపించవచ్చు, అయితే ఇది థర్మల్ స్టెబిలిటీ, గ్యాస్ ఫ్లో కోఆర్డినేషన్ మరియు మెకానికల్ సపోర్ట్‌తో సహా రియాక్టర్ ఆపరేషన్ యొక్క అనేక ముఖ్యమైన అంశాలకు దోహదం చేస్తుంది.

దీని పరిణామం సెమీకండక్టర్ తయారీలో విస్తృత పోకడలను ప్రతిబింబిస్తుంది: అధిక ఉష్ణోగ్రతలు, శుభ్రమైన ప్రక్రియలు, పెద్ద పొరలు మరియు మరింత అధునాతన మెటీరియల్ ఇంజనీరింగ్.

SiC ఎపిటాక్సీ సాంకేతికత అభివృద్ధి చెందుతూనే ఉన్నందున, రియాక్టర్ భాగాలు మరియు పూత సాంకేతికతలు మరింత ప్రత్యేకమైనవి మరియు పనితీరు-ఆధారితంగా మారవచ్చు.
