సిలికాన్ ఎపిటాక్సీ యొక్క లక్షణాలు

సిలికాన్ ఎపిటాక్సీఆధునిక సెమీకండక్టర్ తయారీలో కీలకమైన ప్రాథమిక ప్రక్రియ. ఇది నిర్దిష్ట క్రిస్టల్ నిర్మాణం, మందం, డోపింగ్ ఏకాగ్రత మరియు ఖచ్చితంగా పాలిష్ చేసిన సింగిల్-క్రిస్టల్ సిలికాన్ సబ్‌స్ట్రేట్‌తో సింగిల్-క్రిస్టల్ సిలికాన్ సన్నని ఫిల్మ్‌ల యొక్క ఒకటి లేదా అంతకంటే ఎక్కువ పొరలను పెంచే ప్రక్రియను సూచిస్తుంది. ఈ పెరిగిన ఫిల్మ్‌ను ఎపిటాక్సియల్ లేయర్ (ఎపిటాక్సియల్ లేయర్ లేదా ఎపి లేయర్) అని పిలుస్తారు మరియు ఎపిటాక్సియల్ పొరతో కూడిన సిలికాన్ పొరను ఎపిటాక్సియల్ సిలికాన్ పొర అంటారు. దీని ప్రధాన లక్షణం ఏమిటంటే, కొత్తగా పెరిగిన ఎపిటాక్సియల్ సిలికాన్ పొర అనేది క్రిస్టల్లాగ్రఫీలో సబ్‌స్ట్రేట్ లాటిస్ స్ట్రక్చర్ యొక్క కొనసాగింపు, సబ్‌స్ట్రేట్ వలె అదే క్రిస్టల్ విన్యాసాన్ని కొనసాగిస్తూ, ఒక ఖచ్చితమైన సింగిల్ క్రిస్టల్ నిర్మాణాన్ని ఏర్పరుస్తుంది. ఇది ఎపిటాక్సియల్ పొరను సబ్‌స్ట్రేట్ నుండి భిన్నమైన విద్యుత్ లక్షణాలను ఖచ్చితంగా రూపొందించడానికి అనుమతిస్తుంది, తద్వారా అధిక-పనితీరు గల సెమీకండక్టర్ పరికరాల తయారీకి ఆధారాన్ని అందిస్తుంది.

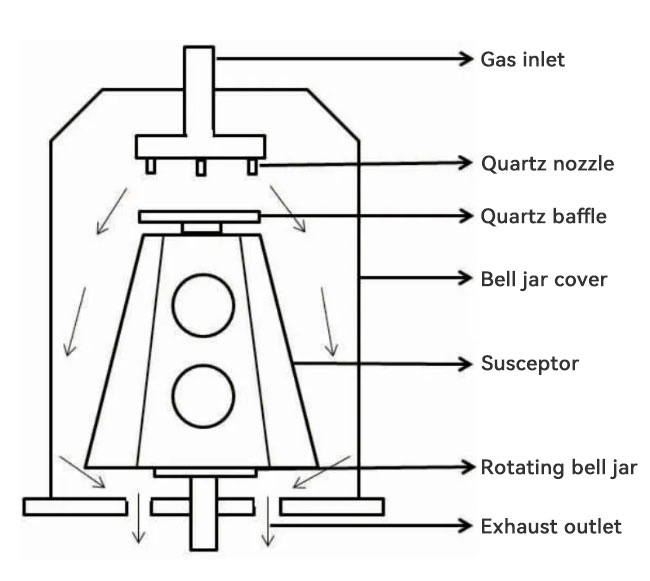

సిలికాన్ ఎపిటాక్సీ కోసం నిలువు ఎపిటాక్సియల్ ససెప్టర్

Ⅰ. సిలికాన్ ఎపిటాక్సీ అంటే ఏమిటి?

1) నిర్వచనం: సిలికాన్ ఎపిటాక్సీ అనేది సిలికాన్ అణువులను రసాయన లేదా భౌతిక పద్ధతుల ద్వారా సింగిల్-క్రిస్టల్ సిలికాన్ సబ్‌స్ట్రేట్‌పై నిక్షిప్తం చేసే సాంకేతికత మరియు కొత్త సింగిల్-క్రిస్టల్ సిలికాన్ థిన్ ఫిల్మ్‌ను పెంచడానికి సబ్‌స్ట్రేట్ లాటిస్ నిర్మాణం ప్రకారం వాటిని అమర్చుతుంది.

2) లాటిస్ మ్యాచింగ్: ఎపిటాక్సియల్ పెరుగుదల యొక్క క్రమబద్ధత ప్రధాన లక్షణం. డిపాజిటెడ్ సిలికాన్ పరమాణువులు యాదృచ్ఛికంగా పేర్చబడవు, కానీ ఉపరితల ఉపరితలంపై అణువులచే అందించబడిన "టెంప్లేట్" యొక్క మార్గదర్శకత్వంలో ఉపరితలం యొక్క క్రిస్టల్ విన్యాసానికి అనుగుణంగా అమర్చబడి, పరమాణు-స్థాయి ఖచ్చితమైన ప్రతిరూపణను సాధిస్తాయి. ఇది ఎపిటాక్సియల్ పొర పాలీక్రిస్టలైన్ లేదా నిరాకారమైనది కాకుండా అధిక-నాణ్యత సింగిల్ క్రిస్టల్ అని నిర్ధారిస్తుంది.

3) నియంత్రణ: సిలికాన్ ఎపిటాక్సీ ప్రక్రియ పెరుగుదల పొర యొక్క మందం (నానోమీటర్ల నుండి మైక్రోమీటర్ల వరకు), డోపింగ్ రకం (N-రకం లేదా P-రకం) మరియు డోపింగ్ ఏకాగ్రతపై ఖచ్చితమైన నియంత్రణను అనుమతిస్తుంది. కాంప్లెక్స్ ఇంటిగ్రేటెడ్ సర్క్యూట్‌ల తయారీకి కీలకమైన ఒకే సిలికాన్ పొరపై వివిధ విద్యుత్ లక్షణాలతో ప్రాంతాలు ఏర్పడటానికి ఇది అనుమతిస్తుంది.

4) ఇంటర్ఫేస్ లక్షణాలు: ఎపిటాక్సియల్ లేయర్ మరియు సబ్‌స్ట్రేట్ మధ్య ఇంటర్‌ఫేస్ ఏర్పడుతుంది. ఆదర్శవంతంగా, ఈ ఇంటర్‌ఫేస్ పరమాణుపరంగా ఫ్లాట్ మరియు కాలుష్య రహితంగా ఉంటుంది. అయినప్పటికీ, ఎపిటాక్సియల్ లేయర్ యొక్క పనితీరుకు ఇంటర్‌ఫేస్ యొక్క నాణ్యత కీలకం మరియు ఏదైనా లోపాలు లేదా కాలుష్యం పరికరం యొక్క తుది పనితీరును ప్రభావితం చేయవచ్చు.

Ⅱ. సిలికాన్ ఎపిటాక్సీ సూత్రాలు

సిలికాన్ యొక్క ఎపిటాక్సియల్ పెరుగుదల ప్రధానంగా సిలికాన్ అణువులు ఉపరితల ఉపరితలంపైకి వలస వెళ్ళడానికి సరైన శక్తి మరియు వాతావరణాన్ని అందించడంపై ఆధారపడి ఉంటుంది మరియు కలయిక కోసం అత్యల్ప శక్తి లాటిస్ స్థానాన్ని కనుగొనవచ్చు. ప్రస్తుతం అత్యంత సాధారణంగా ఉపయోగించే సాంకేతికత రసాయన ఆవిరి నిక్షేపణ (CVD).

రసాయన ఆవిరి నిక్షేపణ (CVD): సిలికాన్ ఎపిటాక్సీని సాధించడానికి ఇది ప్రధాన స్రవంతి పద్ధతి. దీని ప్రాథమిక సూత్రాలు:

● పూర్వగామి రవాణా: సిలేన్ (SiH4), డైక్లోరోసిలేన్ (SiH2Cl2) లేదా ట్రైక్లోరోసిలేన్ (SiHCl3) వంటి సిలికాన్ మూలకం (పూర్వగామి) కలిగి ఉన్న వాయువు మరియు డోపాంట్ వాయువు (N-రకం డోపింగ్ కోసం ఫాస్ఫైన్ PH3 మరియు P-రకం డోపింగ్ కోసం డైబోరేన్ B2H6 వంటివి) అధిక ఉష్ణోగ్రతలో మిశ్రమంగా ఉంటాయి.

● ఉపరితల ప్రతిచర్య: అధిక ఉష్ణోగ్రతల వద్ద (సాధారణంగా 900°C మరియు 1200°C మధ్య), ఈ వాయువులు వేడిచేసిన సిలికాన్ సబ్‌స్ట్రేట్ ఉపరితలంపై రసాయన కుళ్ళిపోవడం లేదా ప్రతిచర్యకు లోనవుతాయి. ఉదాహరణకు, SiH4→Si(ఘన)+2H2(గ్యాస్).

● ఉపరితల వలస మరియు న్యూక్లియేషన్: కుళ్ళిపోవడం ద్వారా ఉత్పత్తి చేయబడిన సిలికాన్ పరమాణువులు ఉపరితల ఉపరితలంపైకి శోషించబడతాయి మరియు ఉపరితలంపైకి వలసపోతాయి, చివరికి కలపడానికి మరియు కొత్త సింగిల్‌ను రూపొందించడానికి సరైన లాటిస్ సైట్‌ను కనుగొంటుంది.క్రిస్టల్ పొర. ఎపిటాక్సియల్ గ్రోత్ సిలికాన్ యొక్క నాణ్యత ఎక్కువగా ఈ దశ నియంత్రణపై ఆధారపడి ఉంటుంది.

● లేయర్డ్ పెరుగుదల: కొత్తగా నిక్షిప్తం చేయబడిన పరమాణు పొర సబ్‌స్ట్రేట్ యొక్క జాలక నిర్మాణాన్ని నిరంతరం పునరావృతం చేస్తుంది, పొరల వారీగా పెరుగుతుంది మరియు నిర్దిష్ట మందంతో ఎపిటాక్సియల్ సిలికాన్ పొరను ఏర్పరుస్తుంది.

కీలక ప్రక్రియ పారామితులు: సిలికాన్ ఎపిటాక్సీ ప్రక్రియ యొక్క నాణ్యత ఖచ్చితంగా నియంత్రించబడుతుంది మరియు కీలకమైన పారామితులు:

● ఉష్ణోగ్రత: ప్రతిచర్య రేటు, ఉపరితల చలనశీలత మరియు లోపం ఏర్పడటాన్ని ప్రభావితం చేస్తుంది.

● ఒత్తిడి: గ్యాస్ రవాణా మరియు ప్రతిచర్య మార్గాన్ని ప్రభావితం చేస్తుంది.

● గ్యాస్ ప్రవాహం మరియు నిష్పత్తి: వృద్ధి రేటు మరియు డోపింగ్ ఏకాగ్రతను నిర్ణయిస్తుంది.

● ఉపరితల ఉపరితల శుభ్రత: ఏదైనా కాలుష్యం లోపాల మూలం కావచ్చు.

● ఇతర సాంకేతికతలు: CVD ప్రధాన స్రవంతి అయినప్పటికీ, మాలిక్యులర్ బీమ్ ఎపిటాక్సీ (MBE) వంటి సాంకేతికతలు సిలికాన్ ఎపిటాక్సీకి కూడా ఉపయోగించబడతాయి, ముఖ్యంగా R&D లేదా చాలా ఎక్కువ ఖచ్చితత్వ నియంత్రణ అవసరమయ్యే ప్రత్యేక అప్లికేషన్‌లలో.MBE నేరుగా అల్ట్రా-హై వాక్యూమ్ వాతావరణంలో సిలికాన్ మూలాలను ఆవిరైపోతుంది మరియు అణు లేదా పరమాణు కిరణాలు పెరుగుదల కోసం నేరుగా ఉపరితలంపై అంచనా వేయబడతాయి.

Ⅲ. సెమీకండక్టర్ తయారీలో సిలికాన్ ఎపిటాక్సీ సాంకేతికత యొక్క నిర్దిష్ట అప్లికేషన్లు

సిలికాన్ ఎపిటాక్సీ టెక్నాలజీ సిలికాన్ మెటీరియల్స్ యొక్క అప్లికేషన్ పరిధిని బాగా విస్తరించింది మరియు అనేక అధునాతన సెమీకండక్టర్ పరికరాల తయారీలో ఇది ఒక అనివార్యమైన భాగం.

● CMOS సాంకేతికత: అధిక-పనితీరు గల లాజిక్ చిప్‌లలో (CPUలు మరియు GPUలు వంటివి), తక్కువ-డోప్డ్ (P− లేదా N−) ఎపిటాక్సియల్ సిలికాన్ లేయర్ తరచుగా అధికంగా డోప్ చేయబడిన (P+ లేదా N+) సబ్‌స్ట్రేట్‌పై పెరుగుతుంది. ఈ ఎపిటాక్సియల్ సిలికాన్ పొర నిర్మాణం ల్యాచ్-అప్ ప్రభావాన్ని (లాచ్-అప్) సమర్థవంతంగా అణిచివేస్తుంది, పరికర విశ్వసనీయతను మెరుగుపరుస్తుంది మరియు ప్రస్తుత ప్రసరణ మరియు వేడి వెదజల్లడానికి అనుకూలమైన సబ్‌స్ట్రేట్ యొక్క తక్కువ నిరోధకతను నిర్వహించగలదు.

● బైపోలార్ ట్రాన్సిస్టర్లు (BJT) మరియు BiCMOS: ఈ పరికరాలలో, బేస్ లేదా కలెక్టర్ ప్రాంతం వంటి నిర్మాణాలను ఖచ్చితంగా నిర్మించడానికి సిలికాన్ ఎపిటాక్సీ ఉపయోగించబడుతుంది మరియు ఎపిటాక్సియల్ పొర యొక్క డోపింగ్ సాంద్రత మరియు మందాన్ని నియంత్రించడం ద్వారా ట్రాన్సిస్టర్ యొక్క లాభం, వేగం మరియు ఇతర లక్షణాలు ఆప్టిమైజ్ చేయబడతాయి.

● ఇమేజ్ సెన్సార్ (CIS): కొన్ని ఇమేజ్ సెన్సార్ అప్లికేషన్‌లలో, ఎపిటాక్సియల్ సిలికాన్ పొరలు పిక్సెల్‌ల ఎలక్ట్రికల్ ఐసోలేషన్‌ను మెరుగుపరుస్తాయి, క్రాస్‌స్టాక్‌ను తగ్గిస్తాయి మరియు ఫోటోఎలెక్ట్రిక్ కన్వర్షన్ సామర్థ్యాన్ని ఆప్టిమైజ్ చేస్తాయి. ఎపిటాక్సియల్ పొర క్లీనర్ మరియు తక్కువ లోపభూయిష్ట క్రియాశీల ప్రాంతాన్ని అందిస్తుంది.

● అధునాతన ప్రక్రియ నోడ్స్: పరికర పరిమాణం తగ్గుతూనే ఉన్నందున, మెటీరియల్ ప్రాపర్టీల అవసరాలు మరింత ఎక్కువ అవుతున్నాయి. సెలెక్టివ్ ఎపిటాక్సియల్ గ్రోత్ (SEG)తో సహా సిలికాన్ ఎపిటాక్సీ టెక్నాలజీ, క్యారియర్ మొబిలిటీని మెరుగుపరచడానికి మరియు తద్వారా ట్రాన్సిస్టర్‌ల వేగాన్ని పెంచడానికి నిర్దిష్ట ప్రాంతాలలో స్ట్రెయిన్డ్ సిలికాన్ లేదా సిలికాన్ జెర్మేనియం (SiGe) ఎపిటాక్సియల్ లేయర్‌లను పెంచడానికి ఉపయోగించబడుతుంది.

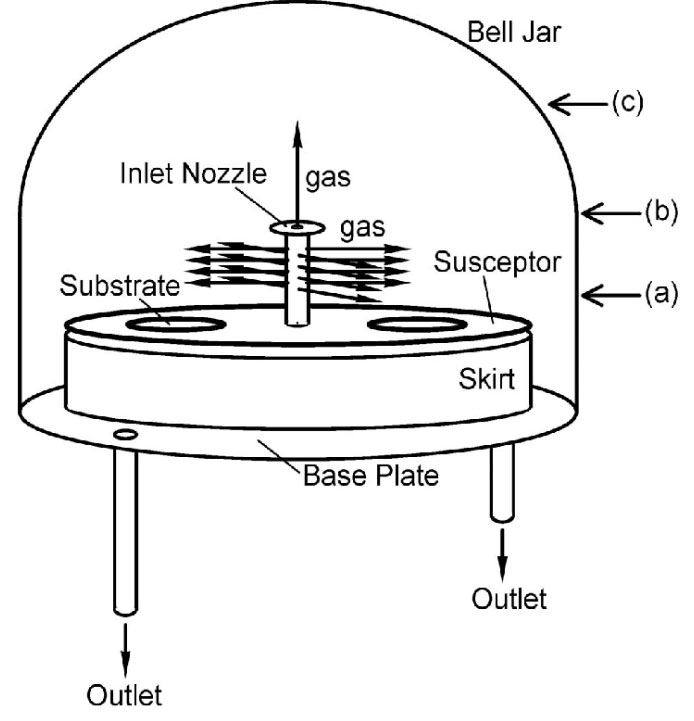

సిలికాన్ ఎపిటాక్సీ కోసం క్షితిజ సమాంతర ఎపిటాక్సియల్ ససెప్టర్

Ⅳ.సిలికాన్ ఎపిటాక్సీ సాంకేతికత యొక్క సమస్యలు మరియు సవాళ్లు

సిలికాన్ ఎపిటాక్సీ సాంకేతికత పరిపక్వమైనది మరియు విస్తృతంగా ఉపయోగించబడినప్పటికీ, సిలికాన్ ప్రక్రియ యొక్క ఎపిటాక్సియల్ పెరుగుదలలో ఇప్పటికీ కొన్ని సవాళ్లు మరియు సమస్యలు ఉన్నాయి:

● లోపం నియంత్రణ: ఎపిటాక్సియల్ పెరుగుదల సమయంలో స్టాకింగ్ లోపాలు, డిస్‌లోకేషన్‌లు, స్లిప్ లైన్‌లు మొదలైన వివిధ క్రిస్టల్ లోపాలు ఏర్పడవచ్చు. ఈ లోపాలు పరికరం యొక్క విద్యుత్ పనితీరు, విశ్వసనీయత మరియు దిగుబడిని తీవ్రంగా ప్రభావితం చేస్తాయి. లోపాలను నియంత్రించడానికి అత్యంత పరిశుభ్రమైన వాతావరణం, ఆప్టిమైజ్ చేయబడిన ప్రక్రియ పారామితులు మరియు అధిక-నాణ్యత సబ్‌స్ట్రేట్‌లు అవసరం.

● ఏకరూపత: పెద్ద-పరిమాణ సిలికాన్ పొరలపై (300 మిమీ వంటివి) ఎపిటాక్సియల్ పొర మందం మరియు డోపింగ్ ఏకాగ్రత యొక్క ఖచ్చితమైన ఏకరూపతను సాధించడం అనేది కొనసాగుతున్న సవాలు. ఏకరూపత లేనిది అదే పొరపై పరికరం పనితీరులో తేడాలకు దారి తీస్తుంది.

● ఆటోడోపింగ్: ఎపిటాక్సియల్ గ్రోత్ ప్రాసెస్ సమయంలో, సబ్‌స్ట్రేట్‌లోని అధిక సాంద్రత కలిగిన డోపాంట్లు గ్యాస్ ఫేజ్ డిఫ్యూజన్ లేదా సాలిడ్-స్టేట్ డిఫ్యూజన్ ద్వారా పెరుగుతున్న ఎపిటాక్సియల్ పొరలోకి ప్రవేశించవచ్చు, దీని వలన ఎపిటాక్సియల్ లేయర్ డోపింగ్ ఏకాగ్రత ఆశించిన విలువ నుండి వైదొలగవచ్చు, ముఖ్యంగా ఎపిటాక్సియల్ లేయర్ మరియు సబ్‌స్ట్రేట్ మధ్య ఇంటర్‌ఫేస్ దగ్గర. సిలికాన్ ఎపిటాక్సీ ప్రక్రియలో పరిష్కరించాల్సిన సమస్యలలో ఇది ఒకటి.

● ఉపరితల స్వరూపం: ఎపిటాక్సియల్ పొర యొక్క ఉపరితలం చాలా చదునుగా ఉండాలి మరియు ఏదైనా కరుకుదనం లేదా ఉపరితల లోపాలు (పొగమంచు వంటివి) లితోగ్రఫీ వంటి తదుపరి ప్రక్రియలను ప్రభావితం చేస్తాయి.

● ఖర్చు: సాధారణ పాలిష్ సిలికాన్ పొరలతో పోలిస్తే, ఎపిటాక్సియల్ సిలికాన్ పొరల ఉత్పత్తి అదనపు ప్రక్రియ దశలను మరియు పరికరాల పెట్టుబడిని జోడిస్తుంది, ఫలితంగా అధిక ఖర్చులు ఉంటాయి.

● సెలెక్టివ్ ఎపిటాక్సీ యొక్క సవాళ్లు: అధునాతన ప్రక్రియలలో, సెలెక్టివ్ ఎపిటాక్సియల్ గ్రోత్ (నిర్దిష్ట ప్రాంతాలలో మాత్రమే పెరుగుదల) వృద్ధి రేటు ఎంపిక, పార్శ్వ పెరుగుదల నియంత్రణ మొదలైన ప్రక్రియ నియంత్రణపై అధిక డిమాండ్‌లను ఉంచుతుంది.

Ⅴ.తీర్మానం

కీలకమైన సెమీకండక్టర్ మెటీరియల్ తయారీ సాంకేతికతగా, ప్రధాన లక్షణంసిలికాన్ ఎపిటాక్సీసింగిల్-క్రిస్టల్ సిలికాన్ సబ్‌స్ట్రేట్‌లపై నిర్దిష్ట విద్యుత్ మరియు భౌతిక లక్షణాలతో అధిక-నాణ్యత సింగిల్-క్రిస్టల్ ఎపిటాక్సియల్ సిలికాన్ లేయర్‌లను ఖచ్చితంగా పెంచే సామర్థ్యం. సిలికాన్ ఎపిటాక్సీ ప్రక్రియలో ఉష్ణోగ్రత, పీడనం మరియు వాయుప్రసరణ వంటి పారామితుల యొక్క ఖచ్చితమైన నియంత్రణ ద్వారా, CMOS, పవర్ పరికరాలు మరియు సెన్సార్ల వంటి వివిధ సెమీకండక్టర్ అప్లికేషన్‌ల అవసరాలను తీర్చడానికి పొర మందం మరియు డోపింగ్ పంపిణీని అనుకూలీకరించవచ్చు.

సిలికాన్ యొక్క ఎపిటాక్సియల్ పెరుగుదల లోప నియంత్రణ, ఏకరూపత, స్వీయ-డోపింగ్ మరియు ఖర్చు వంటి సవాళ్లను ఎదుర్కొంటున్నప్పటికీ, సాంకేతిక పరిజ్ఞానం యొక్క నిరంతర అభివృద్ధితో, సిలికాన్ ఎపిటాక్సీ ఇప్పటికీ సెమీకండక్టర్ పరికరాల పనితీరు మెరుగుదల మరియు క్రియాత్మక ఆవిష్కరణలను ప్రోత్సహించడానికి ప్రధాన చోదక శక్తులలో ఒకటి, మరియు ఎపిటాక్సియల్ సిలికాన్ పొర తయారీలో దాని స్థానం మార్చలేనిది.
