సాలిడ్ CVD SiC ఫోకస్ రింగ్స్ తయారీ లోపల: గ్రాఫైట్ నుండి హై-ప్రెసిషన్ పార్ట్స్ వరకు

సెమీకండక్టర్ తయారీలో అధిక-స్టేక్స్ ప్రపంచంలో, ఖచ్చితత్వం మరియు విపరీతమైన వాతావరణాలు కలిసి ఉండే చోట, సిలికాన్ కార్బైడ్ (SiC) ఫోకస్ రింగ్‌లు అనివార్యం. అసాధారణమైన ఉష్ణ నిరోధకత, రసాయన స్థిరత్వం మరియు యాంత్రిక బలానికి ప్రసిద్ధి చెందిన ఈ భాగాలు అధునాతన ప్లాస్మా ఎచింగ్ ప్రక్రియలకు కీలకం.

వారి అధిక పనితీరు వెనుక రహస్యం సాలిడ్ సివిడి (కెమికల్ వేపర్ డిపోజిషన్) టెక్నాలజీలో ఉంది. ముడి గ్రాఫైట్ సబ్‌స్ట్రేట్ నుండి ఫ్యాబ్ యొక్క అధిక-ఖచ్చితమైన "ఇన్‌విజిబుల్ హీరో" వరకు కఠినమైన తయారీ ప్రయాణాన్ని అన్వేషించడానికి ఈ రోజు మేము మిమ్మల్ని తెర వెనుకకు తీసుకువెళుతున్నాము.

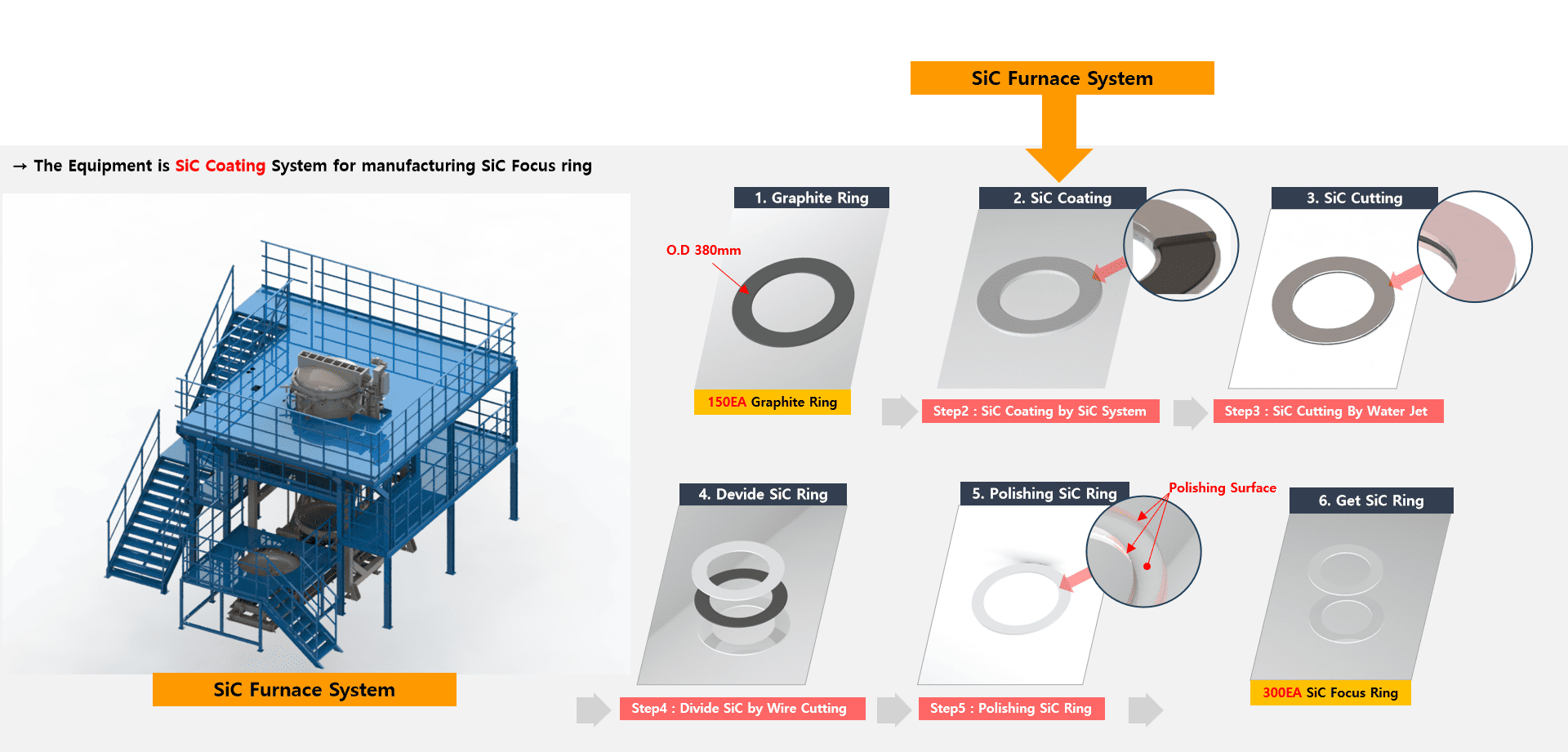

I. సిక్స్ కోర్ తయారీ దశలు

సాలిడ్ CVD SiC ఫోకస్ రింగ్‌ల ఉత్పత్తి అత్యంత సమకాలీకరించబడిన ఆరు-దశల ప్రక్రియ:

• గ్రాఫైట్ సబ్‌స్ట్రేట్ ప్రీ-ట్రీట్‌మెంట్
• SiC కోటింగ్ నిక్షేపణ (ది కోర్ ప్రాసెస్)
• వాటర్-జెట్ కట్టింగ్ & షేపింగ్
• వైర్-కటింగ్ వేరు
• ప్రెసిషన్ పాలిషింగ్
• తుది నాణ్యత తనిఖీ & అంగీకారం

పరిపక్వ ప్రాసెస్ మేనేజ్‌మెంట్ సిస్టమ్ ద్వారా, 150 గ్రాఫైట్ సబ్‌స్ట్రేట్‌ల ప్రతి బ్యాచ్ దాదాపు 300 పూర్తయిన SiC ఫోకస్ రింగ్‌లను అందించగలదు, ఇది అధిక మార్పిడి సామర్థ్యాన్ని ప్రదర్శిస్తుంది.

II. టెక్నికల్ డీప్ డైవ్: ముడి పదార్థం నుండి పూర్తి భాగం వరకు

1. మెటీరియల్ ప్రిపరేషన్: హై-ప్యూరిటీ గ్రాఫైట్ ఎంపిక

ప్రీమియం గ్రాఫైట్ రింగులను ఎంచుకోవడంతో ప్రయాణం ప్రారంభమవుతుంది. గ్రాఫైట్ యొక్క స్వచ్ఛత, సాంద్రత, సచ్ఛిద్రత మరియు డైమెన్షనల్ ఖచ్చితత్వం నేరుగా తదుపరి SiC పూత యొక్క సంశ్లేషణ మరియు ఏకరూపతను ప్రభావితం చేస్తుంది. ప్రాసెస్ చేయడానికి ముందు, ప్రతి సబ్‌స్ట్రేట్ స్వచ్ఛత పరీక్ష మరియు డైమెన్షనల్ వెరిఫికేషన్‌కు లోనవుతుంది, సున్నా మలినాలను నిక్షేపణలో జోక్యం చేసుకుంటుంది.

2. కోటింగ్ డిపాజిషన్: ది హార్ట్ ఆఫ్ సాలిడ్ CVD

CVD ప్రక్రియ అత్యంత క్లిష్టమైన దశ, ప్రత్యేక SiC ఫర్నేస్ సిస్టమ్‌లలో నిర్వహించబడుతుంది. ఇది రెండు డిమాండ్ దశలుగా విభజించబడింది:

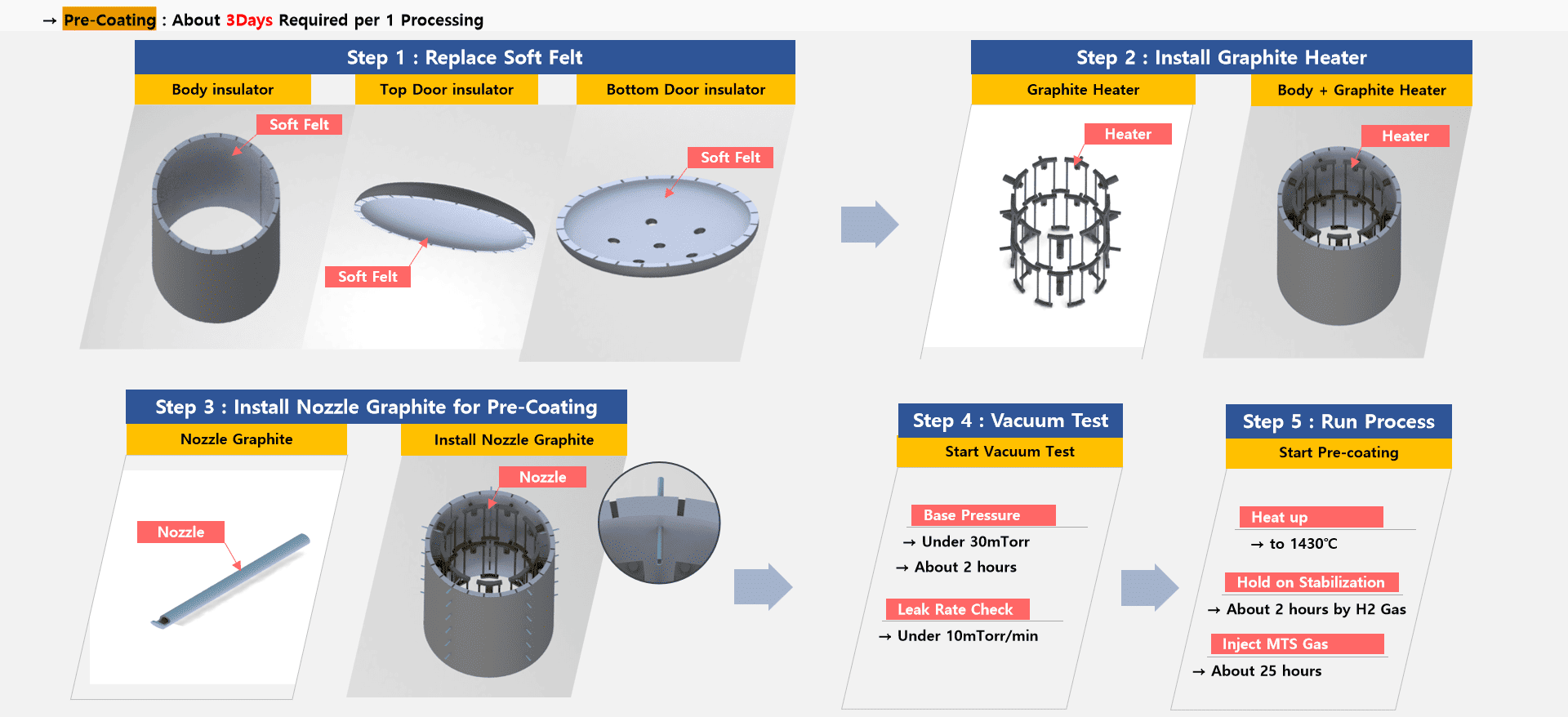

(1) ప్రీ-కోటింగ్ ప్రక్రియ (~3 రోజులు/బ్యాచ్):

• సెటప్: థర్మల్ అనుగుణ్యతను నిర్ధారించడానికి సాఫ్ట్ ఫీల్డ్ ఇన్సులేషన్ (పైన, దిగువ మరియు పక్క గోడలు) భర్తీ చేయండి; గ్రాఫైట్ హీటర్లు మరియు ప్రత్యేకమైన ప్రీ-కోటింగ్ నాజిల్‌లను ఇన్‌స్టాల్ చేయండి.
• వాక్యూమ్ & లీక్ టెస్టింగ్: మైక్రో-లీక్‌లను నిరోధించడానికి గది 10 mTorr/min కంటే తక్కువ లీక్ రేట్‌తో 30 mTorr కంటే తక్కువ బేస్ ప్రెజర్‌ను చేరుకోవాలి.
• ప్రారంభ నిక్షేపణ: కొలిమి 1430 ° C వరకు వేడి చేయబడుతుంది. 2 గంటల H₂ వాతావరణ స్థిరీకరణ తర్వాత, ప్రధాన పూత కోసం ఉన్నతమైన బంధాన్ని నిర్ధారించే పరివర్తన పొరను రూపొందించడానికి MTS వాయువు 25 గంటల పాటు ఇంజెక్ట్ చేయబడుతుంది.

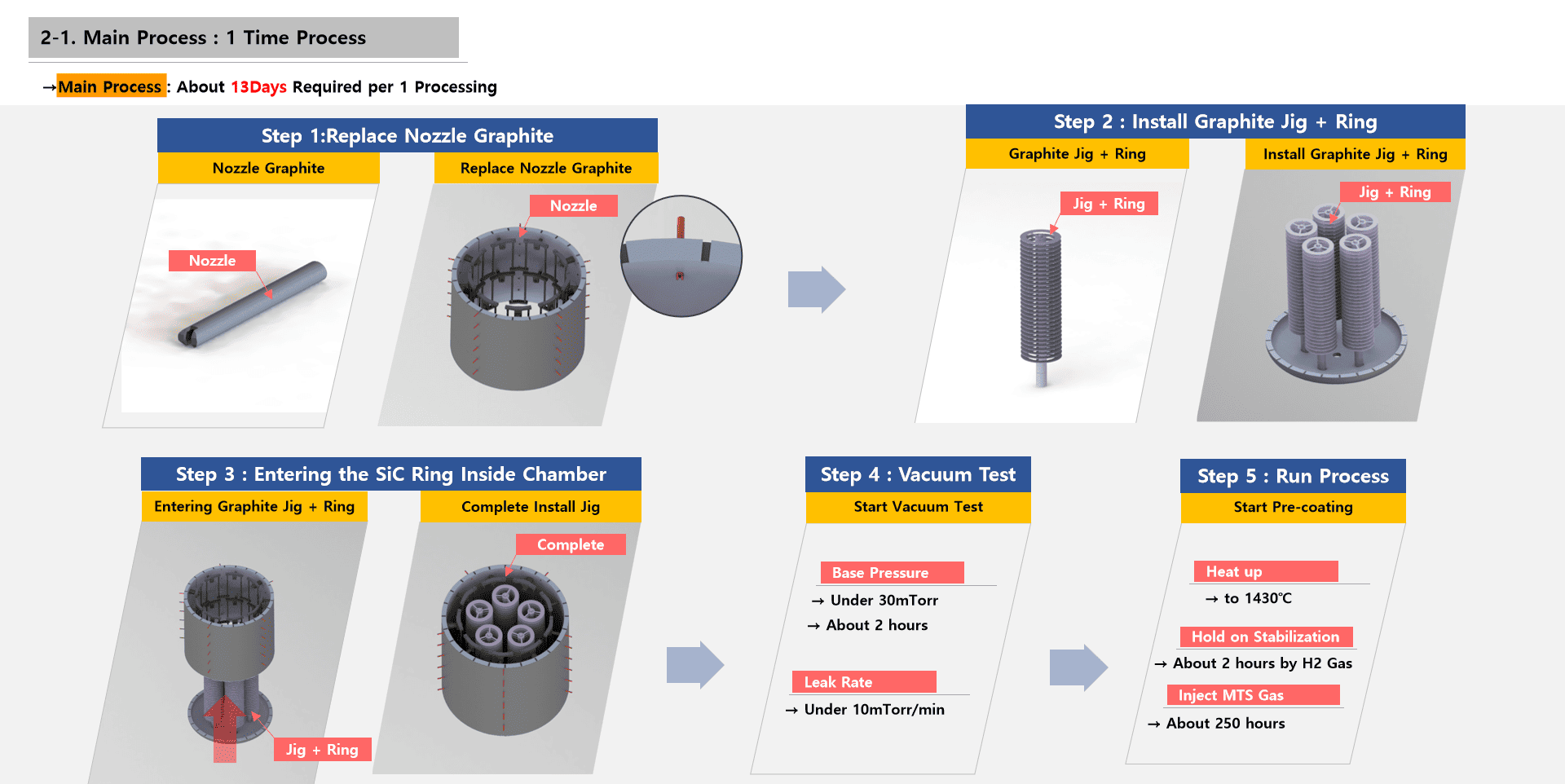

(2) ప్రధాన పూత ప్రక్రియ (~13 రోజులు/బ్యాచ్):

• కాన్ఫిగరేషన్: నాజిల్‌లను మళ్లీ సర్దుబాటు చేయండి మరియు లక్ష్య రింగ్‌లతో గ్రాఫైట్ జిగ్‌లను ఇన్‌స్టాల్ చేయండి.
• సెకండరీ వాక్యూమ్ ఇన్‌స్పెక్షన్: నిక్షేపణ వాతావరణం సంపూర్ణంగా శుభ్రంగా మరియు స్థిరంగా ఉంటుందని హామీ ఇవ్వడానికి కఠినమైన సెకండరీ వాక్యూమ్ పరీక్ష నిర్వహించబడుతుంది.
• స్థిరమైన వృద్ధి: 1430°C నిర్వహించడం, MTS వాయువు సుమారు 250 గంటల పాటు ఇంజెక్ట్ చేయబడుతుంది. ఈ అధిక-ఉష్ణోగ్రత పరిస్థితులలో, MTS Si మరియు C అణువులుగా కుళ్ళిపోతుంది, ఇది నెమ్మదిగా మరియు ఏకరీతిగా గ్రాఫైట్ ఉపరితలంపై జమ చేస్తుంది. ఇది దట్టమైన, పోరస్ లేని SiC పూతను సృష్టిస్తుంది-ఘన CVD నాణ్యత యొక్క ముఖ్య లక్షణం.

3. షేపింగ్ & ప్రెసిషన్ సెపరేషన్

• వాటర్-జెట్ కట్టింగ్: అధిక-పీడన నీటి జెట్‌లు ప్రారంభ ఆకృతిని నిర్వహిస్తాయి, రింగ్ యొక్క కఠినమైన ప్రొఫైల్‌ను నిర్వచించడానికి అదనపు పదార్థాన్ని తొలగిస్తాయి.
• వైర్-కటింగ్: ప్రెసిషన్ వైర్-కటింగ్ మైక్రాన్-స్థాయి ఖచ్చితత్వంతో బల్క్ మెటీరియల్‌ను వ్యక్తిగత రింగులుగా వేరు చేస్తుంది, అవి కఠినమైన ఇన్‌స్టాలేషన్ టాలరెన్స్‌లకు అనుగుణంగా ఉన్నాయని నిర్ధారిస్తుంది.

4. సర్ఫేస్ ఫినిషింగ్: ప్రెసిషన్ పాలిషింగ్

పోస్ట్-కటింగ్, మైక్రోస్కోపిక్ లోపాలు మరియు మ్యాచింగ్ అల్లికలను తొలగించడానికి SiC ఉపరితలం పాలిషింగ్‌కు లోనవుతుంది. ఇది ఉపరితల కరుకుదనాన్ని తగ్గిస్తుంది, ప్లాస్మా ప్రక్రియలో కణ జోక్యాన్ని తగ్గించడానికి మరియు స్థిరమైన పొర దిగుబడిని నిర్ధారించడానికి ఇది చాలా ముఖ్యమైనది.

5. తుది తనిఖీ: ప్రామాణిక-ఆధారిత ధ్రువీకరణ

ప్రతి భాగం తప్పనిసరిగా కఠినమైన తనిఖీలను పాస్ చేయాలి:

• డైమెన్షనల్ ఖచ్చితత్వం (ఉదా., ఔటర్ డయామీటర్ టాలరెన్స్ ±0.01 మిమీ)
• పూత మందం & ఏకరూపత
• ఉపరితల కరుకుదనం
• రసాయన స్వచ్ఛత & లోపం స్కానింగ్

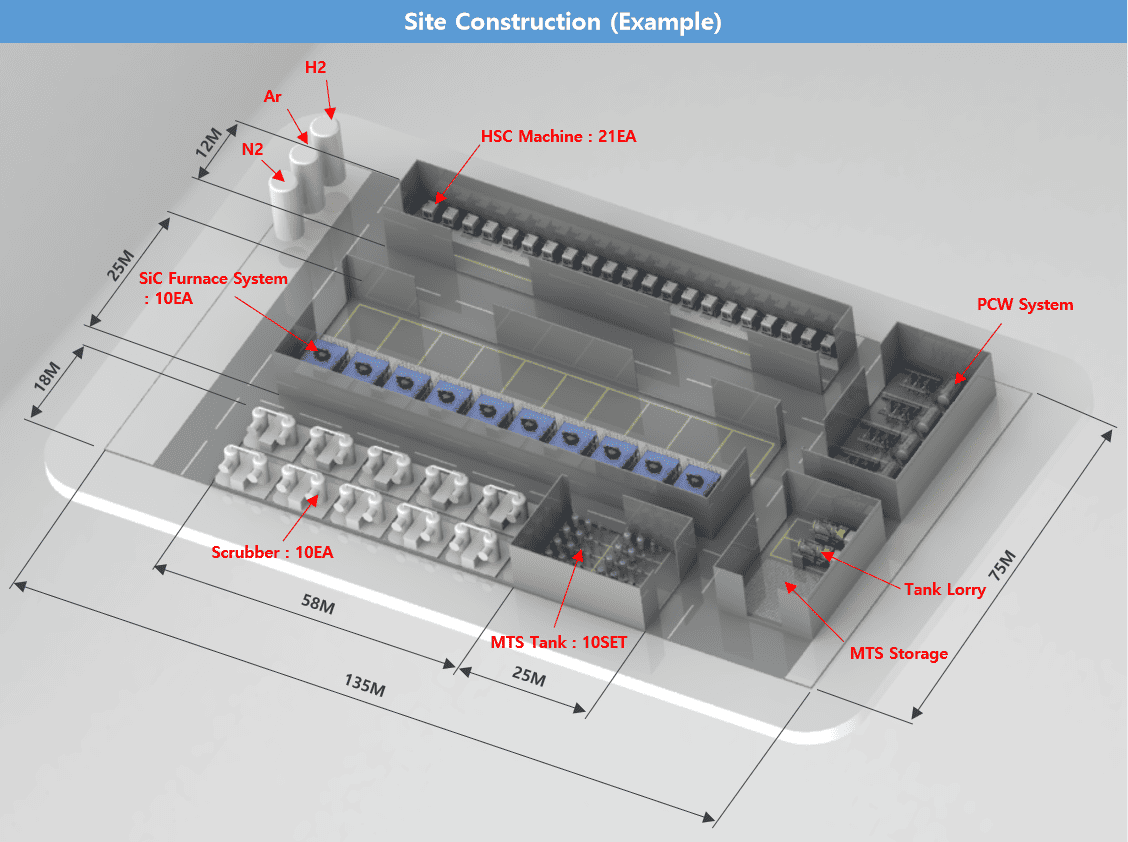

III. ఎకోసిస్టమ్: ఎక్విప్‌మెంట్ ఇంటిగ్రేషన్ మరియు గ్యాస్ సిస్టమ్స్

1. కీ ఎక్విప్మెంట్ కాన్ఫిగరేషన్

ప్రపంచ స్థాయి ఉత్పత్తి శ్రేణి అధునాతన మౌలిక సదుపాయాలపై ఆధారపడి ఉంటుంది:

• SiC ఫర్నేస్ సిస్టమ్స్ (10 యూనిట్లు): భారీ యూనిట్లు (7.9m x 6.6m x 9.7m) బహుళ-స్టేషన్ సింక్రొనైజ్డ్ ఆపరేషన్‌లను అనుమతిస్తుంది.
• గ్యాస్ డెలివరీ: 10 సెట్ల MTS ట్యాంకులు మరియు డెలివరీ ప్లాట్‌ఫారమ్‌లు అధిక స్వచ్ఛత ప్రవాహ స్థిరత్వాన్ని నిర్ధారిస్తాయి.
• సపోర్ట్ సిస్టమ్స్: పర్యావరణ భద్రత కోసం 10 స్క్రబ్బర్లు, PCW కూలింగ్ సిస్టమ్‌లు మరియు 21 HSC (హై-స్పీడ్ మెషినింగ్) యూనిట్‌లతో సహా.

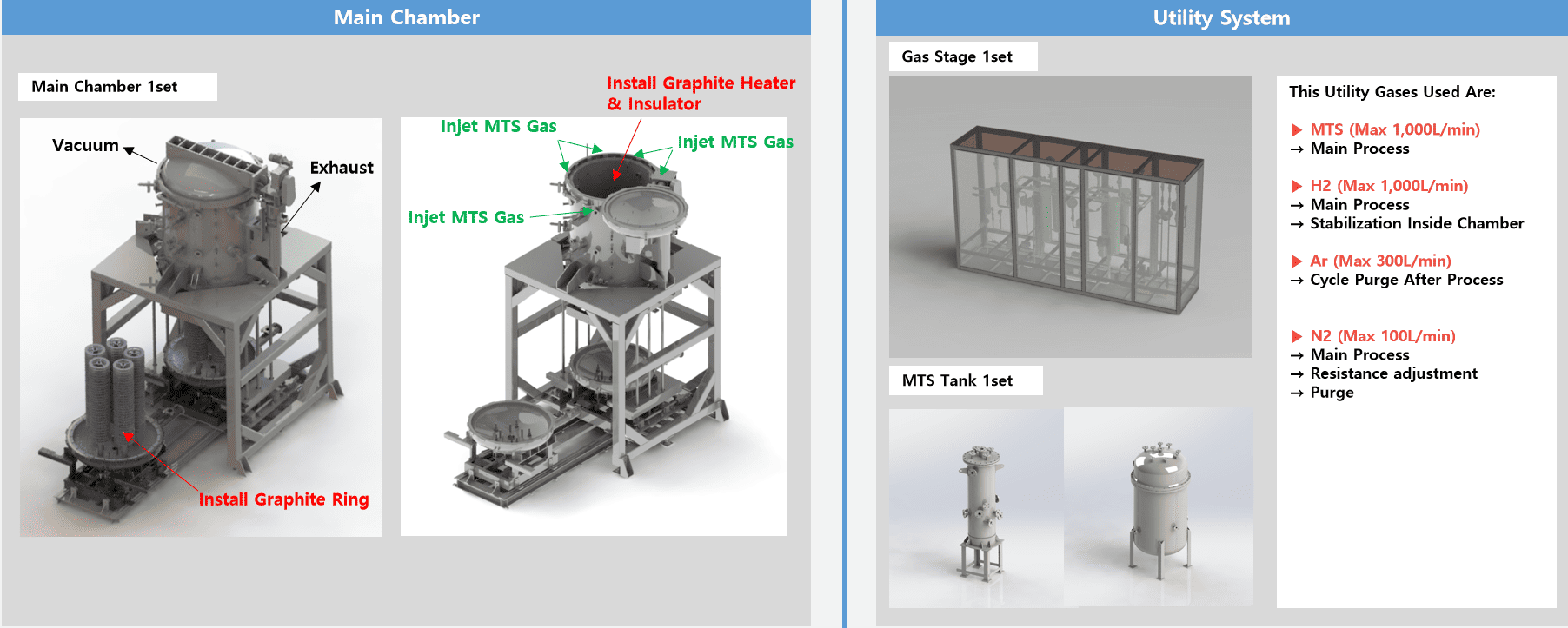

2. కోర్ గ్యాస్ సిస్టమ్ విధులు

• MTS (గరిష్టంగా 1000 L/min): Si మరియు C అణువులను అందించే ప్రాథమిక నిక్షేపణ మూలం.
• హైడ్రోజన్ (H₂, గరిష్టంగా 1000 L/నిమి): కొలిమి వాతావరణాన్ని స్థిరీకరిస్తుంది మరియు ప్రతిచర్యకు సహకరిస్తుంది
• ఆర్గాన్ (Ar, Max 300 L/min): పోస్ట్-ప్రాసెస్ క్లీనింగ్ మరియు ప్రక్షాళన కోసం ఉపయోగించబడుతుంది.
• నైట్రోజన్ (N₂, గరిష్టంగా 100 L/min): నిరోధక సర్దుబాటు మరియు సిస్టమ్ ప్రక్షాళన కోసం ఉపయోగించబడుతుంది.

తీర్మానం

సాలిడ్ CVD SiC ఫోకస్ రింగ్ అనేది "వినియోగించదగినది"గా కనిపించవచ్చు, కానీ వాస్తవానికి ఇది మెటీరియల్ సైన్స్, వాక్యూమ్ టెక్నాలజీ మరియు గ్యాస్ కంట్రోల్‌కి సంబంధించిన ఒక మాస్టర్ పీస్. గ్రాఫైట్ మూలాల నుండి పూర్తయిన భాగం వరకు, ప్రతి అడుగు అధునాతన సెమీకండక్టర్ నోడ్‌లకు మద్దతు ఇవ్వడానికి అవసరమైన కఠినమైన ప్రమాణాలకు నిదర్శనం.

ప్రక్రియ నోడ్‌లు కుంచించుకుపోతూనే ఉన్నందున, అధిక-పనితీరు గల SiC భాగాలకు డిమాండ్ పెరుగుతుంది. పరిపక్వమైన, క్రమబద్ధమైన తయారీ విధానం ఎట్చ్ చాంబర్‌లో స్థిరత్వాన్ని మరియు తదుపరి తరం చిప్‌లకు విశ్వసనీయతను నిర్ధారిస్తుంది.
