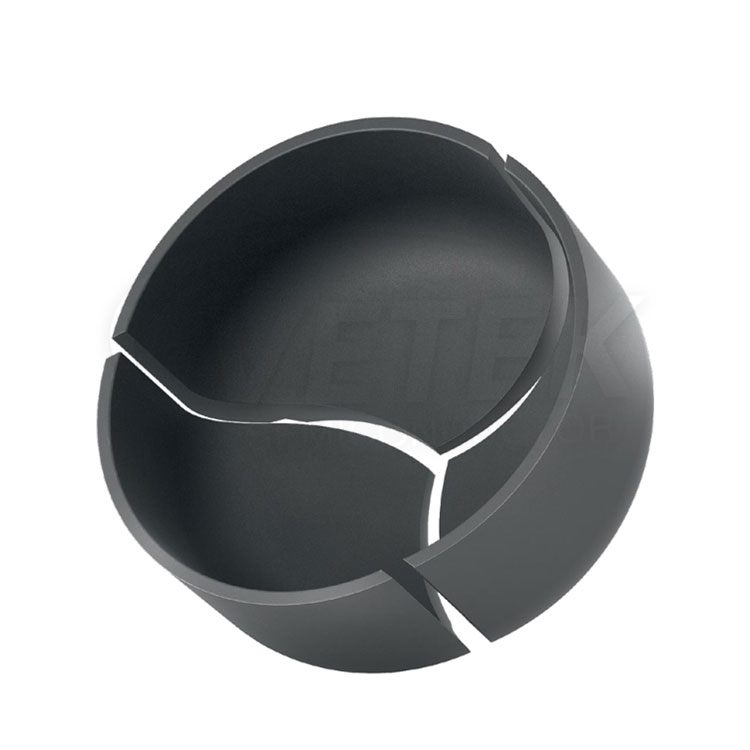

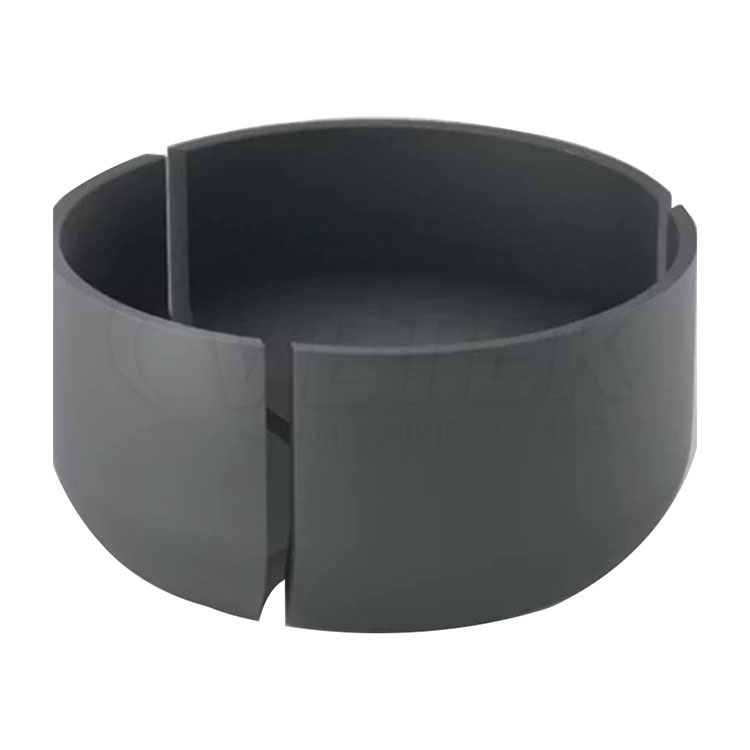

మూడు-పెటల్ గ్రాఫైట్ క్రూసిబుల్
  • మూడు-పెటల్ గ్రాఫైట్ క్రూసిబుల్మూడు-పెటల్ గ్రాఫైట్ క్రూసిబుల్
  • మూడు-పెటల్ గ్రాఫైట్ క్రూసిబుల్మూడు-పెటల్ గ్రాఫైట్ క్రూసిబుల్

మూడు-పెటల్ గ్రాఫైట్ క్రూసిబుల్

వెటెక్ సెమీకండక్టర్ యొక్క మూడు-పెటల్ గ్రాఫైట్ క్రూసిబుల్ ఉపరితల పైరోలైటిక్ కార్బన్ పూత ద్వారా ప్రాసెస్ చేయబడిన అధిక స్వచ్ఛత గ్రాఫైట్ పదార్థంతో తయారు చేయబడింది, ఇది సింగిల్ క్రిస్టల్ థర్మల్ ఫీల్డ్‌ను లాగడానికి ఉపయోగిస్తారు. సాంప్రదాయ క్రూసిబుల్‌తో పోలిస్తే, మూడు-లోబ్ డిజైన్ యొక్క నిర్మాణం వ్యవస్థాపించడానికి మరియు విడదీయడానికి, పని సామర్థ్యాన్ని మెరుగుపరచడానికి మరింత సౌకర్యవంతంగా ఉంటుంది మరియు 5PPM కంటే తక్కువ ఉన్న మలినాలు సెమీకండక్టర్ మరియు ఫోటోవోల్టాయిక్ పరిశ్రమ యొక్క అనువర్తనానికి అనుగుణంగా ఉంటాయి.

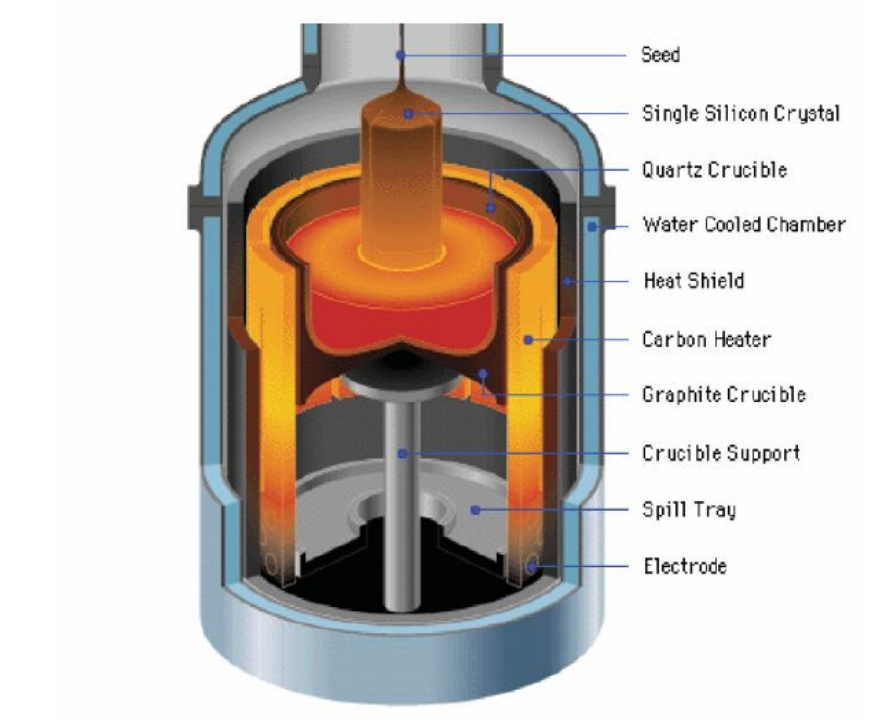

వెటెక్ సెమీకండక్టర్ యొక్క మూడు-పెటల్ గ్రాఫైట్ క్రూసిబుల్ CZ పద్ధతి ద్వారా మోనోక్రిస్టలైన్ సిలికాన్ యొక్క వృద్ధి ప్రక్రియ కోసం రూపొందించబడింది, మూడు-పెటల్ స్ట్రక్చర్ గ్రాఫైట్ క్రూసిబుల్ ఐసోస్టాటిక్ హై ప్యూరిటీ గ్రాఫైట్ పదార్థంతో తయారు చేయబడింది. వినూత్న మూడు-పెటల్ నిర్మాణం ద్వారా, సాంప్రదాయ ఇంటిగ్రేటెడ్ క్రూసిబుల్ వేరుచేయడం ఇబ్బందులు, ఉష్ణ ఒత్తిడి ఏకాగ్రత మరియు ఇతర పరిశ్రమ నొప్పి పాయింట్లను సమర్థవంతంగా పరిష్కరించగలదు మరియు ఫోటోవోల్టాయిక్ సిలికాన్ పొరలు, సెమీకండక్టర్ పొరలు మరియు ఇతర హై-ఎండ్ తయారీ రంగాలలో విస్తృతంగా ఉపయోగించబడుతుంది.


కోర్ ప్రాసెస్ ముఖ్యాంశాలు


1. అల్ట్రా-ప్రెసిషన్ గ్రాఫైట్ ప్రాసెసింగ్ టెక్నాలజీ

మెటీరియల్ ప్యూరిటీ: సిలికాన్ ద్రవీభవన ప్రక్రియలో సున్నా కాలుష్యాన్ని నిర్ధారించడానికి ఐసోస్టాటిక్ ప్రెస్డ్ గ్రాఫైట్ సబ్‌స్ట్రేట్ ఆఫ్ ఐసోస్టాటిక్ ప్రెస్డ్ గ్రాఫైట్ సబ్‌స్ట్రేట్ ఆఫ్ యాష్ కంటెంట్ <5ppm మరియు సాధారణంగా < 10ppm వాడకం

స్ట్రక్చరల్ బలోపేతం: 2200 at వద్ద గ్రాఫిటైజ్ చేయబడిన తరువాత, వంపు బలం ≥45MPA, మరియు ఉష్ణ విస్తరణ యొక్క గుణకం ≤4.6 × 10⁻⁶/.

ఉపరితల చికిత్స: 10-15μm పైరోలైటిక్ కార్బన్ పూత ఆక్సీకరణ నిరోధకతను మెరుగుపరచడానికి CVD ప్రక్రియ ద్వారా జమ చేయబడుతుంది (బరువు తగ్గడం <1.5%/100H@1600℃).


2. వినూత్న మూడు-పెటల్ స్ట్రక్చర్ డిజైన్

మాడ్యులర్ అసెంబ్లీ: 120 ° ఈక్విపర్టిషన్ త్రీ-లోబ్ నిర్మాణం, సంస్థాపన మరియు వేరుచేయడం సామర్థ్యం 300% పెరిగింది

ఒత్తిడి విడుదల రూపకల్పన: స్ప్లిట్ నిర్మాణం ఉష్ణ విస్తరణ ఒత్తిడిని సమర్థవంతంగా చెదరగొడుతుంది మరియు సేవా జీవితాన్ని 200 కంటే ఎక్కువ చక్రాలకు విస్తరిస్తుంది

ప్రెసిషన్ ఫిట్: కవాటాల మధ్య అంతరం <0.1 మిమీ, మరియు అధిక ఉష్ణోగ్రత సిరామిక్ అంటుకునే సిలికాన్ ద్రవీభవన ప్రక్రియలో సున్నా లీకేజీని నిర్ధారిస్తుంది


3. అనుకూలీకరించిన ప్రాసెసింగ్ సేవలు

మద్దతు φ16 "-φ40" పూర్తి-పరిమాణ అనుకూలీకరణ, గోడ మందం సహనం నియంత్రణ ± 0.5 మిమీ

థర్మల్ ఫీల్డ్ పంపిణీని ఆప్టిమైజ్ చేయడానికి ప్రవణత సాంద్రత నిర్మాణం 1.83G/CM³ ను ఎంచుకోవచ్చు

బోరాన్ నైట్రైడ్ కాంపోజిట్ పూత మరియు రీనియం మెటల్ ఎడ్జ్ బలోపేతం వంటి విలువ-ఆధారిత ప్రక్రియలను అందించండి


సాధారణ అనువర్తన దృశ్యం


కాంతివిపీడన పరిశ్రమ

మోనోక్రిస్టలైన్ సిలికాన్ రాడ్ నిరంతర డ్రాయింగ్: G12 పెద్ద సైజు సిలికాన్ పొర ఉత్పత్తికి అనువైనది, మద్దతు ≥500 కిలోల లోడింగ్ సామర్థ్యం

N- రకం టాప్‌కాన్ బ్యాటరీ: అల్ట్రా-తక్కువ అశుద్ధమైన వలస మైనారిటీ జీవితానికి హామీ ఇస్తుంది> 2ms

థర్మల్ ఫీల్డ్ అప్‌గ్రేడింగ్: ప్రధాన స్రవంతి సింగిల్ క్రిస్టల్ కొలిమి మోడళ్లతో అనుకూలంగా ఉంటుంది (పివిఐ, ఫెర్రోటెక్, మొదలైనవి)


సెమీకండక్టర్ తయారీ

8-12 అంగుళాల సెమీకండక్టర్-గ్రేడ్ మోనోక్రిస్టలైన్ సిలికాన్ పెరుగుదల: సెమీ స్టాండర్డ్ క్లాస్ -10 పరిశుభ్రత అవసరాలను తీర్చండి

ప్రత్యేక డోప్డ్ స్ఫటికాలు: బోరాన్/భాస్వరం పంపిణీ ఏకరూపత యొక్క ఖచ్చితమైన నియంత్రణ

మూడవ తరం సెమీకండక్టర్: అనుకూల SIC సింగిల్ క్రిస్టల్ తయారీ ప్రక్రియ

శాస్త్రీయ పరిశోధన క్షేత్రం

స్పేస్ సోలార్ కణాల కోసం అల్ట్రా-సన్నని సిలికాన్ పొరల పరిశోధన మరియు అభివృద్ధి

కొత్త క్రిస్టల్ పదార్థాల వృద్ధి పరీక్ష (జెర్మేనియం, గాలియం ఆర్సెనైడ్)

పరిమితి పారామితి పరిశోధన (3000 ℃ అల్ట్రా-హై ఉష్ణోగ్రత ద్రవీభవన ప్రయోగం)


నాణ్యత హామీ వ్యవస్థ


ISO 9001/14001 డ్యూయల్ సిస్టమ్ సర్టిఫికేషన్

కస్టమర్ల కోసం మెటీరియల్ టెస్ట్ రిపోర్ట్ అందించండి (XRD కూర్పు విశ్లేషణ, SEM మైక్రోస్ట్రక్చర్)

మొత్తం ప్రక్రియ గుర్తించదగిన వ్యవస్థ (లేజర్ మార్కింగ్ + బ్లాక్‌చెయిన్ నిల్వ)





మూడు-పెటల్ గ్రాఫైట్ క్రూసిబుల్ యొక్క ఉత్పత్తి పరామితి

ఐసోస్టాటిక్ గ్రాఫైట్ యొక్క భౌతిక లక్షణాలు
ఆస్తి యూనిట్ సాధారణ విలువ
బల్క్ డెన్సిటీ g/cm³ 1.83
కాఠిన్యం Hsd 58
విద్యుత్ నిరోధకత μω.M 10
ఫ్లెక్చురల్ బలం MPa 47
సంపీడన బలం MPa 103
తన్యత బలం MPa 31
యంగ్ మాడ్యులస్ GPA 11.8
ఉష్ణ విస్తరణ (సిటిఇ) 10-6K-1 4.6
ఉష్ణ వాహకత W · m-1· కె-1 130
సగటు ధాన్యం పరిమాణం μm 8-10
సచ్ఛిద్రత % 10
బూడిద కంటెంట్ ppm ≤10 (శుద్ధి చేసిన తరువాత)


సెమీకండక్టర్ ఉత్పత్తి దుకాణాన్ని పోల్చండి

VeTek Semiconductor Production Shop


సెమీకండక్టర్ చిప్ ఎపిటాక్సీ పరిశ్రమ గొలుసు యొక్క అవలోకనం:

Overview of the semiconductor chip epitaxy industry chain
