SiC సిరామిక్ వేఫర్ బోట్ అంటే ఏమిటి? స్పెసిఫికేషన్‌లు, మెటీరియల్స్ & అప్లికేషన్‌లు

సెమీకండక్టర్ అధిక-ఉష్ణోగ్రత ప్రక్రియలలో, పొరల నిర్వహణ, మద్దతు మరియు ఉష్ణ చికిత్స ఒక ప్రత్యేక సహాయక భాగంపై ఆధారపడతాయి-వేఫర్ బోట్. ప్రక్రియ ఉష్ణోగ్రతలు పెరగడం మరియు శుభ్రత మరియు కణ నియంత్రణ అవసరాలు పెరిగేకొద్దీ, సాంప్రదాయ క్వార్ట్జ్ పొర పడవలు క్రమంగా స్వల్ప సేవా జీవితం, అధిక రూపాంతరం రేట్లు మరియు పేలవమైన తుప్పు నిరోధకత వంటి సమస్యలను వెల్లడిస్తాయి.సిలికాన్ కార్బైడ్ (SiC) సిరామిక్ పొర పడవలుఈ సందర్భంలో ఉద్భవించింది మరియు హై-ఎండ్ థర్మల్ ప్రాసెసింగ్ పరికరాలలో కీలక క్యారియర్‌గా మారింది.

సిలికాన్ కార్బైడ్ (SiC) అనేది ఇంజనీరింగ్ సిరామిక్ పదార్థం, ఇది అధిక కాఠిన్యం, అధిక ఉష్ణ వాహకత మరియు అద్భుతమైన రసాయన స్థిరత్వాన్ని మిళితం చేస్తుంది.SiC సిరామిక్స్, అధిక-ఉష్ణోగ్రత సింటరింగ్ ద్వారా ఏర్పడినది, ఉన్నతమైన థర్మల్ షాక్ నిరోధకతను ప్రదర్శించడమే కాకుండా ఆక్సీకరణ మరియు తినివేయు వాతావరణాలలో స్థిరమైన నిర్మాణం మరియు పరిమాణాన్ని కూడా నిర్వహిస్తుంది. తత్ఫలితంగా, పొర పడవ రూపంలో తయారు చేయబడినప్పుడు, ఇది వ్యాప్తి, ఎనియలింగ్ మరియు ఆక్సీకరణ వంటి అధిక-ఉష్ణోగ్రత ప్రక్రియలకు విశ్వసనీయంగా మద్దతు ఇస్తుంది, ఇది 1100 ° C కంటే ఎక్కువ ఉష్ణోగ్రతల వద్ద పనిచేసే ఉష్ణ ప్రక్రియలకు ప్రత్యేకంగా అనుకూలంగా ఉంటుంది.

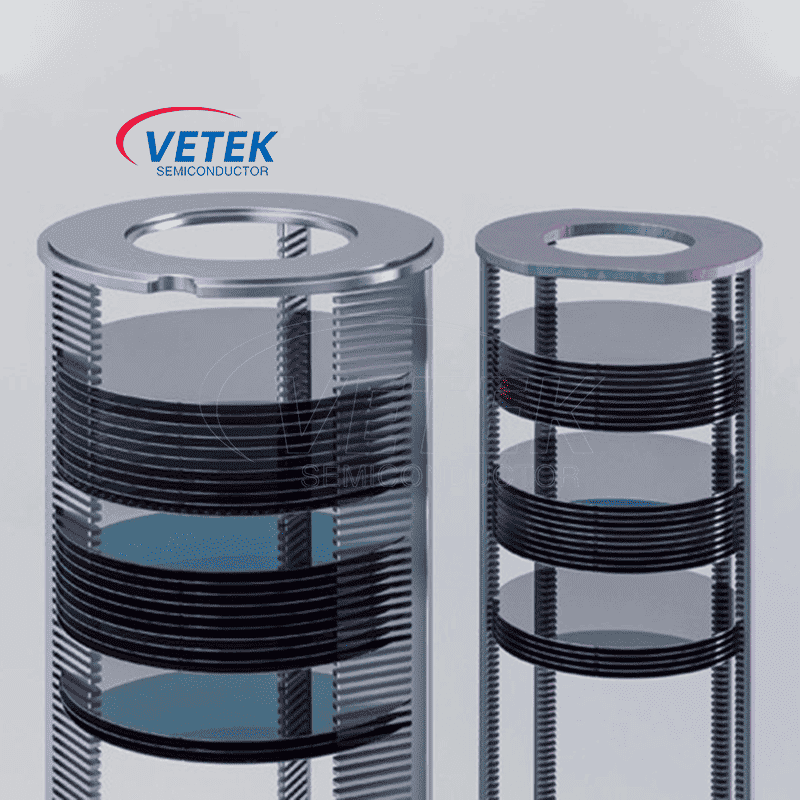

1. SiC సిరామిక్ వేఫర్ బోట్ అంటే ఏమిటి?

పొర పడవల నిర్మాణం సాధారణంగా బహుళ-లేయర్డ్, సమాంతర గ్రిడ్ కాన్ఫిగరేషన్‌తో రూపొందించబడింది, ఇది డజన్ల కొద్దీ లేదా వందల పొరలను ఏకకాలంలో పట్టుకోగలదు. థర్మల్ ఎక్స్‌పాన్షన్ కోఎఫీషియంట్‌లను నియంత్రించడంలో SiC సెరామిక్స్ యొక్క ప్రయోజనాలు అధిక-ఉష్ణోగ్రత ర్యాంప్-అప్ మరియు ర్యాంప్-డౌన్ ప్రక్రియల సమయంలో వాటిని థర్మల్ డిఫార్మేషన్ లేదా మైక్రోక్రాకింగ్‌కు తక్కువ అవకాశం కల్పిస్తాయి. అదనంగా, మెటల్ మలినాలను ఖచ్చితంగా నియంత్రించవచ్చు, అధిక ఉష్ణోగ్రతల వద్ద కాలుష్య ప్రమాదాలను గణనీయంగా తగ్గిస్తుంది. ఇది పవర్ పరికరాలు, SiC MOSFETలు, MEMS మరియు ఇతర ఉత్పత్తుల తయారీ వంటి శుభ్రతకు అత్యంత సున్నితమైన ప్రక్రియలకు వాటిని అత్యంత అనుకూలంగా చేస్తుంది.

2. క్వార్ట్జ్ vs SiC vs గ్రాఫైట్ వేఫర్ బోట్లు: మెటీరియల్ పోలిక

సాంప్రదాయ క్వార్ట్జ్ పొర పడవలతో పోలిస్తే, సిలికాన్ కార్బైడ్ సిరామిక్ పొర పడవలు సాధారణంగా అధిక-ఉష్ణోగ్రత, తరచుగా థర్మల్ సైక్లింగ్ పరిస్థితులలో 3-5 రెట్లు ఎక్కువ సేవా జీవితాన్ని కలిగి ఉంటాయి. వాటి అధిక దృఢత్వం మరియు వైకల్యానికి నిరోధకత మరింత స్థిరమైన పొర అమరికను అనుమతిస్తుంది, ఇది దిగుబడిని మెరుగుపరచడంలో సహాయపడుతుంది. మరీ ముఖ్యంగా, SiC పదార్థాలు తరచుగా తాపన మరియు శీతలీకరణ చక్రాల సమయంలో కనిష్ట డైమెన్షనల్ మార్పులను నిర్వహిస్తాయి, పొర అంచు చిప్పింగ్ లేదా పొర పడవ వైకల్యం వల్ల ఏర్పడే కణాల తొలగింపును తగ్గిస్తుంది.

3. సిలికాన్ కార్బైడ్ వేఫర్ బోట్ మెటీరియల్స్ రకాలు

అన్ని SiC పొర పడవలు ఒకే సిరామిక్ గ్రేడ్ నుండి తయారు చేయబడవు. వివిధ తయారీ మార్గాలు విభిన్న సూక్ష్మ నిర్మాణాలు మరియు పనితీరు లక్షణాలను ఉత్పత్తి చేస్తాయి.

3.1 రీక్రిస్టలైజ్డ్ సిలికాన్ కార్బైడ్ (RSiC)

రీక్రిస్టలైజ్డ్ SiC ఇంజనీరింగ్ చేయబడిన అధిక-ఉష్ణోగ్రత సిరామిక్ భాగాలలో ఉపయోగించబడుతుంది. గ్రేడ్‌పై ఆధారపడి, ఇది గణనీయమైన బహిరంగ సచ్ఛిద్రతను ప్రదర్శిస్తుంది, ఇది కాలుష్యం, శుభ్రపరచడం మరియు ప్రక్రియ అనుకూలతను మూల్యాంకనం చేసేటప్పుడు తప్పనిసరిగా పరిగణించాలి.

3.2 సింటెర్డ్ సిలికాన్ కార్బైడ్ (SSiC)

ఒత్తిడి లేని-సింటెర్డ్ SiC అధిక కాఠిన్యం, యాంత్రిక బలం మరియు మంచి ఉష్ణ పనితీరుతో దట్టమైన సిరామిక్ నిర్మాణాన్ని అందిస్తుంది. వాస్తవ లక్షణాలు సూత్రీకరణ, సింటరింగ్ ప్రక్రియ మరియు మెటీరియల్ గ్రేడ్‌పై ఆధారపడి ఉంటాయి.

3.3 రియాక్షన్-బాండెడ్ సిలికాన్ కార్బైడ్ (RBSiC / SiSiC)

ప్రతిచర్య-బంధిత SiC సాధారణంగా అవశేష సిలికాన్ దశను కలిగి ఉంటుంది. ఇది గరిష్ట సేవా ఉష్ణోగ్రత మరియు రసాయన అనుకూలతను ప్రభావితం చేయగలదు, కాబట్టి దాని నిర్వహణ పరిమితులు RSiC లేదా SSiCకి ఒకేలా ఉండకూడదు.

3.4 SiC-కోటెడ్ గ్రాఫైట్ వేఫర్ క్యారియర్లు

SiC-కోటెడ్ గ్రాఫైట్ పొర క్యారియర్ అనేది మోనోలిథిక్ SiC సిరామిక్ పొర పడవ నుండి భిన్నమైన నిర్మాణం.

ఇది డిపాజిట్ చేయబడిన SiC పూత ద్వారా రక్షించబడిన గ్రాఫైట్ సబ్‌స్ట్రేట్‌ను ఉపయోగిస్తుంది. ఇటువంటి డిజైన్‌లు నిర్దిష్ట ఉష్ణ-ప్రాసెసింగ్ పరిసరాలలో ప్రయోజనాలను అందిస్తాయి, అయితే పూత సమగ్రత, బహిర్గత అంచులు మరియు సంభావ్య కాలుష్యాన్ని తప్పనిసరిగా మూల్యాంకనం చేయాలి.

4. ఫ్యూచర్ ఔట్‌లుక్

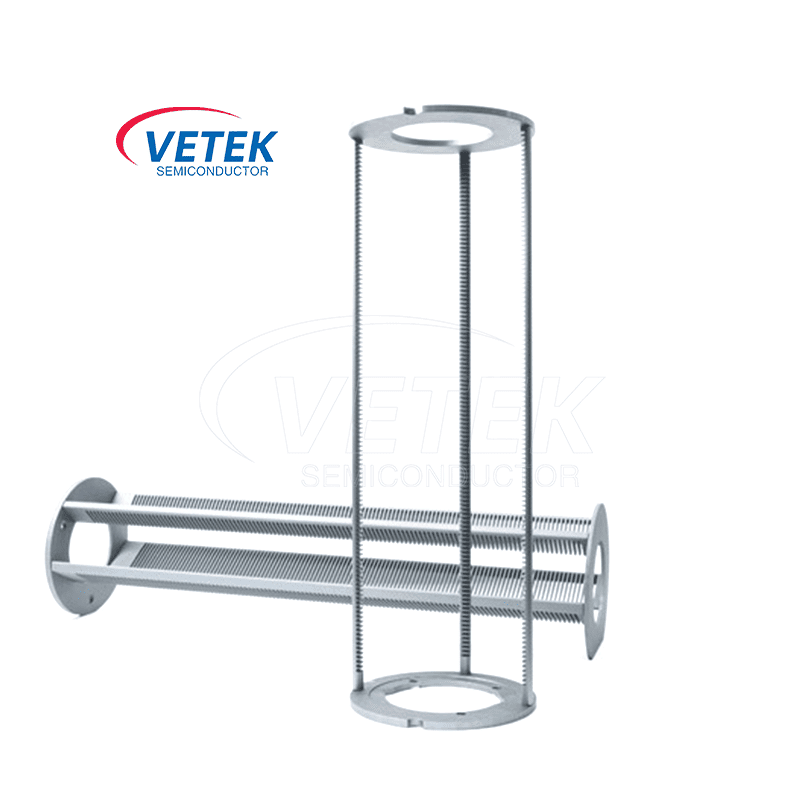

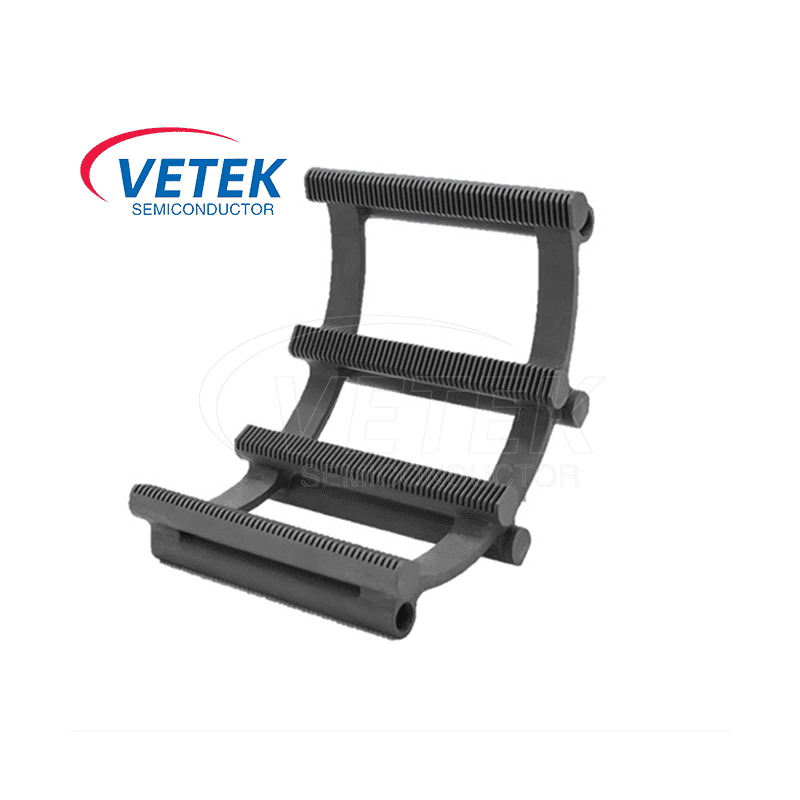

పారిశ్రామిక అనువర్తనాల్లో, సాంప్రదాయ సిలికాన్ పరికరాల నుండి మూడవ తరం సెమీకండక్టర్ మెటీరియల్‌ల వరకు థర్మల్ ప్రాసెసింగ్ ప్రక్రియలలో సిలికాన్ కార్బైడ్ సిరామిక్ పొర పడవలు క్రమంగా అత్యాధునిక పరికరాల తయారీదారులకు ప్రాధాన్య ఎంపికగా మారుతున్నాయి. అవి నిలువు ట్యూబ్ ఫర్నేసులు మరియు క్షితిజ సమాంతర ఆక్సీకరణ ఫర్నేసులు వంటి వివిధ థర్మల్ ప్రాసెసింగ్ పరికరాలకు మాత్రమే సరిపోవు, కానీ అధిక-ఉష్ణోగ్రత, అత్యంత తినివేయు వాతావరణంలో వాటి స్థిరమైన పనితీరు ప్రక్రియ స్థిరత్వం మరియు పరికరాల సామర్థ్యానికి బలమైన హామీలను అందిస్తుంది.

సిలికాన్ కార్బైడ్ సిరామిక్ పొర పడవలు క్రమంగా ప్రాచుర్యం పొందడం సెమీకండక్టర్ పరికరాల యొక్క ప్రధాన మద్దతు భాగాలలోకి చొచ్చుకుపోయే అధునాతన సిరామిక్ పదార్థాల త్వరణాన్ని సూచిస్తుంది. సాంప్రదాయ క్వార్ట్జ్ పదార్థాలతో పోలిస్తే, అధిక-ఉష్ణోగ్రత స్థిరత్వం, నిర్మాణ దృఢత్వం మరియు ఉష్ణ అలసట నిరోధకతలో వాటి ప్రయోజనాలు అధిక ఉష్ణోగ్రతలు మరియు మరింత కఠినమైన ప్రక్రియ విండోల యొక్క నిరంతర పరిణామానికి నమ్మదగిన మెటీరియల్ పునాదిని అందిస్తాయి. ప్రస్తుతం, 6-అంగుళాల మరియు 8-అంగుళాల సిలికాన్ కార్బైడ్ సిరామిక్ పొర పడవలు సెమీకండక్టర్ పరిశ్రమలో విద్యుత్ పరికరాల యొక్క భారీ ఉత్పత్తి ఉష్ణ చికిత్స ప్రక్రియలలో విస్తృతంగా ఉపయోగించబడుతున్నాయి.

12-అంగుళాల స్పెసిఫికేషన్ క్రమంగా అధిక-ముగింపు ప్రక్రియలు మరియు అధునాతన ఉత్పత్తి మార్గాలలో ప్రవేశపెట్టబడుతోంది, ఇది తదుపరి దశ పరికరాలు మరియు మెటీరియల్ సహకారానికి ముఖ్యమైన దిశగా మారింది. అదే సమయంలో, LED సబ్‌స్ట్రేట్ ప్రాసెసింగ్ మరియు ప్రాసెస్ వెరిఫికేషన్ వంటి పరిశోధనా ప్లాట్‌ఫారమ్‌లు మరియు నిర్దిష్ట ప్రక్రియ దృశ్యాలలో 2-4 అంగుళాల పొర పడవలు పాత్ర పోషిస్తూనే ఉన్నాయి. సిలికాన్ కార్బైడ్ సిరామిక్ పొర పడవలు స్థిరత్వం, పరిమాణ నియంత్రణ మరియు పొర సామర్థ్యంలో ఎక్కువ ప్రయోజనాలను ప్రదర్శిస్తాయి, సంబంధిత సిరామిక్ మెటీరియల్స్ టెక్నాలజీ యొక్క నిరంతర పరిణామాన్ని నడిపిస్తాయి.

తరచుగా అడిగే ప్రశ్నలు

1. పొర పడవ యొక్క ప్రధాన విధి ఏమిటి?

ఫర్నేస్ ప్రాసెసింగ్ సమయంలో ఒక పొర పడవ సెమీకండక్టర్ పొరలను ఖచ్చితంగా ఖాళీ స్థానాల్లో కలిగి ఉంటుంది. దీని ప్రధాన విధులు యాంత్రిక మద్దతు, పొర అమరిక మరియు ఉష్ణ మరియు రసాయన ప్రక్రియ వాతావరణంతో అనుకూలత.

2. SiC పొర పడవ మరియు క్వార్ట్జ్ పొర పడవ మధ్య తేడా ఏమిటి?

SiC సిరామిక్ పొర పడవలు సాధారణంగా అధిక ఉష్ణ వాహకత మరియు తగిన గ్రేడ్‌ల కోసం అధిక-ఉష్ణోగ్రత మెకానికల్ సామర్థ్యాన్ని అందిస్తాయి. క్వార్ట్జ్ పొర పడవలు చాలా తక్కువ ఉష్ణ విస్తరణను కలిగి ఉంటాయి మరియు క్లీన్ సెమీకండక్టర్ ఫర్నేస్ ప్రక్రియలలో విస్తృతంగా ఉపయోగించబడతాయి. ఇష్టపడే పదార్థం ఆపరేటింగ్ పరిస్థితులపై ఆధారపడి ఉంటుంది.

3. SiC సిరామిక్ పొర పడవ ఏ ఉష్ణోగ్రతను తట్టుకోగలదు?

అన్ని SiC సిరామిక్ పొర పడవలకు ఒకే ఉష్ణోగ్రత పరిమితి లేదు. గరిష్ట ఆపరేటింగ్ ఉష్ణోగ్రత SiC గ్రేడ్, ఫర్నేస్ వాతావరణం, మెకానికల్ లోడ్, ఎక్స్‌పోజర్ వ్యవధి మరియు థర్మల్ సైక్లింగ్‌పై ఆధారపడి ఉంటుంది. పూర్తయిన భాగం తప్పనిసరిగా దాని ఉద్దేశించిన ప్రక్రియ పరిస్థితులకు అర్హత కలిగి ఉండాలి.

4. SiC పొర పడవలు వ్యాప్తి మరియు ఆక్సీకరణకు అనుకూలంగా ఉన్నాయా?

అవును, సముచితంగా ఎంపిక చేయబడిన మరియు అర్హత కలిగిన SiC సిరామిక్ పొర పడవలను వ్యాప్తి మరియు ఆక్సీకరణ అనువర్తనాల్లో ఉపయోగించవచ్చు. మెటీరియల్ కెమిస్ట్రీ, ఉపరితల శుభ్రత, మెకానికల్ డిజైన్ మరియు ప్రక్రియ వాయువులతో అనుకూలత తప్పనిసరిగా ధృవీకరించబడాలి.

5. SiC సిరామిక్ పొర పడవలను అనుకూలీకరించవచ్చా?

వివిధ ఫర్నేస్ కాన్ఫిగరేషన్‌లు, పొర కొలతలు, స్లాట్ గణనలు, పిచ్‌లు మరియు సపోర్టు జ్యామితి కోసం వేఫర్ బోట్‌లను ఇంజినీరింగ్ చేయవచ్చు, తయారీ సాధ్యత మరియు డిజైన్ ధ్రువీకరణకు లోబడి ఉంటుంది.

6. ఘన SiC మరియు SiC-కోటెడ్ గ్రాఫైట్ పొర పడవల మధ్య తేడా ఏమిటి?

సాలిడ్ SiC సిరామిక్ పొర పడవలు సిరామిక్ బాడీని ఉపయోగిస్తాయి, అయితే SiC-కోటెడ్ గ్రాఫైట్ క్యారియర్లు రక్షిత SiC పొరతో గ్రాఫైట్ సబ్‌స్ట్రేట్‌ను ఉపయోగిస్తాయి. వాటి ఉష్ణ ప్రతిస్పందన, వైఫల్య యంత్రాంగాలు, కాలుష్య ప్రమాదాలు మరియు సేవా పరిమితులు భిన్నంగా ఉంటాయి.

7. పొర పడవలలో కణాల ఉత్పత్తికి కారణమేమిటి?

సంభావ్య కారణాలలో మెకానికల్ రాపిడి, తగని పొర-పరిచయ జ్యామితి, డిపాజిటెడ్-ఫిల్మ్ బిల్డప్, థర్మల్ డ్యామేజ్, ఉపరితల లోపాలు మరియు హ్యాండ్లింగ్ లేదా క్లీనింగ్ సమయంలో కాలుష్యం ఉన్నాయి. మూల-కారణ విశ్లేషణ క్యారియర్ మెటీరియల్ మరియు వాస్తవ ఫర్నేస్ ప్రక్రియను పరిగణించాలి.
