అయాన్ బీమ్ స్పుటర్ సోర్సెస్ గ్రిడ్

అయాన్ బీమ్ సోర్స్ అనేది గ్రిడ్‌తో అమర్చబడిన మరియు అయాన్‌లను వెలికితీసే సామర్థ్యాన్ని కలిగి ఉండే ప్లాస్మా మూలం. OIPT (ఆక్స్‌ఫర్డ్ ఇన్‌స్ట్రుమెంట్స్ ప్లాస్మా టెక్నాలజీ) అయాన్ బీమ్ మూలం మూడు ప్రధాన భాగాలను కలిగి ఉంటుంది: డిశ్చార్జ్ ఛాంబర్, గ్రిడ్ మరియు న్యూట్రలైజర్.

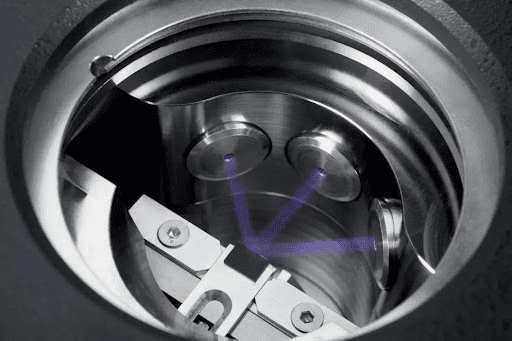

అయాన్ బీమ్ స్పట్టర్ సోర్సెస్ గ్రిడ్ వర్కింగ్ యొక్క స్కీమాటిక్ రేఖాచిత్రం

● ఉత్సర్గ గదిరేడియో-ఫ్రీక్వెన్సీ యాంటెన్నాతో చుట్టుముట్టబడిన క్వార్ట్జ్ లేదా అల్యూమినియం చాంబర్. దీని ప్రభావం రేడియో-ఫ్రీక్వెన్సీ ఫీల్డ్ ద్వారా గ్యాస్ (సాధారణంగా ఆర్గాన్) అయనీకరణం చేయడం, ప్లాస్మాను ఉత్పత్తి చేయడం. రేడియో-ఫ్రీక్వెన్సీ ఫీల్డ్ ఉచిత ఎలక్ట్రాన్‌లను ఉత్తేజపరుస్తుంది, దీనివల్ల గ్యాస్ అణువులు అయాన్లు మరియు ఎలక్ట్రాన్‌లుగా విడిపోతాయి, ఇది ప్లాస్మాను ఉత్పత్తి చేస్తుంది. ఉత్సర్గ చాంబర్‌లోని RF యాంటెన్నా యొక్క ఎండ్ టు ఎండ్ వోల్టేజ్ చాలా ఎక్కువగా ఉంటుంది, ఇది అయాన్‌లపై ఎలెక్ట్రోస్టాటిక్ ప్రభావాన్ని కలిగి ఉంటుంది, వాటిని అధిక శక్తి అయాన్లుగా మారుస్తుంది.

The గ్రిడ్ పాత్రఅయాన్ మూలంలో అయాన్లను విడదీయడం మరియు అవసరమైన శక్తికి వాటిని వేగవంతం చేయడం. OIPT అయాన్ బీమ్ మూలం యొక్క గ్రిడ్ ఒక నిర్దిష్ట లేఅవుట్ నమూనాతో 2~3 గ్రిడ్‌లను కలిగి ఉంటుంది, ఇది విస్తృత అయాన్ పుంజంను ఏర్పరుస్తుంది. గ్రిడ్ రూపకల్పన లక్షణాలలో అంతరం మరియు వక్రత ఉన్నాయి, ఇది అయాన్ల శక్తిని నియంత్రించడానికి అప్లికేషన్ అవసరాలకు అనుగుణంగా సర్దుబాటు చేయబడుతుంది.

A న్యూట్రలైజర్అయాన్ పుంజంలోని అయానిక్ ఛార్జ్‌ను తటస్థీకరించడానికి, అయాన్ పుంజం యొక్క వైవిధ్యాన్ని తగ్గించడానికి మరియు చిప్ యొక్క ఉపరితలంపై ఛార్జింగ్ లేదా స్పుట్టరింగ్ టార్గెట్‌ను నిరోధించడానికి ఉపయోగించే ఎలక్ట్రాన్ మూలం. కావలసిన ఫలితం కోసం వివిధ పారామితులను బ్యాలెన్స్ చేయడానికి న్యూట్రలైజర్ మరియు ఇతర పారామితుల మధ్య పరస్పర చర్యను ఆప్టిమైజ్ చేయండి. అయాన్ పుంజం యొక్క విభేదం గ్యాస్ స్కాటరింగ్ మరియు వివిధ వోల్టేజ్ మరియు కరెంట్ పారామితులతో సహా అనేక పారామితులచే ప్రభావితమవుతుంది.

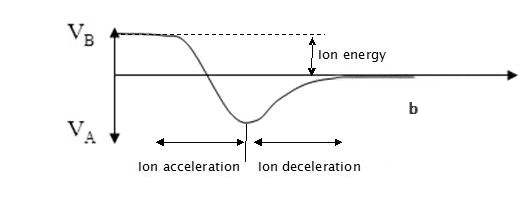

క్వార్ట్జ్ చాంబర్‌లో ఎలెక్ట్రోస్టాటిక్ స్క్రీన్‌ని ఉంచడం ద్వారా మరియు మూడు-గ్రిడ్ నిర్మాణాన్ని అనుసరించడం ద్వారా OIPT అయాన్ బీమ్ మూలం యొక్క ప్రక్రియ మెరుగుపరచబడుతుంది. ఎలెక్ట్రోస్టాటిక్ స్క్రీన్ ఎలెక్ట్రోస్టాటిక్ ఫీల్డ్‌ను అయాన్ మూలంలోకి ప్రవేశించకుండా నిరోధిస్తుంది మరియు అంతర్గత వాహక పొర యొక్క నిక్షేపణను సమర్థవంతంగా నిరోధిస్తుంది. మూడు-గ్రిడ్ నిర్మాణంలో షీల్డింగ్ గ్రిడ్, యాక్సిలరేటింగ్ గ్రిడ్ మరియు డిసెలరేటింగ్ గ్రిడ్ ఉన్నాయి, ఇది శక్తిని ఖచ్చితంగా నిర్వచించగలదు మరియు అయాన్ యొక్క కొలిమేషన్ మరియు సామర్థ్యాన్ని మెరుగుపరచడానికి అయాన్‌లను నడపగలదు..

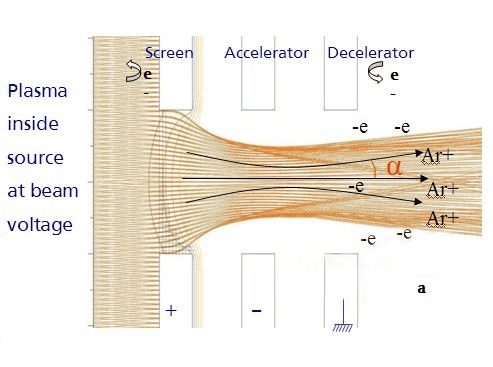

మూర్తి 1. బీమ్ వోల్టేజ్ వద్ద మూలం లోపల ప్లాస్మా

మూర్తి 2. బీమ్ వోల్టేజ్ వద్ద ప్లాస్మా లోపల మూలం

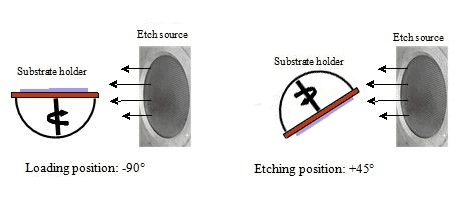

మూర్తి 3. అయాన్ బీమ్ ఎచింగ్ మరియు డిపాజిషన్ సిస్టమ్ యొక్క స్కీమాటిక్ రేఖాచిత్రం

చెక్కడం పద్ధతులు ప్రధానంగా రెండు వర్గాలుగా ఉంటాయి:

● జడ వాయువులతో అయాన్ బీమ్ ఎచింగ్ (IBE): ఈ పద్ధతిలో ఎచింగ్ కోసం ఆర్గాన్, జినాన్, నియాన్ లేదా క్రిప్టాన్ వంటి జడ వాయువులను ఉపయోగించడం ఉంటుంది. IBE భౌతిక ఎచింగ్‌ను అందిస్తుంది మరియు బంగారం, ప్లాటినం మరియు పల్లాడియం వంటి లోహాల ప్రాసెసింగ్‌ను అనుమతిస్తుంది, ఇవి రియాక్టివ్ అయాన్ ఎచింగ్‌కు సాధారణంగా అనుచితమైనవి. మల్టీలేయర్ పదార్థాల కోసం, మాగ్నెటిక్ రాండమ్ యాక్సెస్ మెమరీ (MRAM) వంటి పరికరాల ఉత్పత్తిలో చూసినట్లుగా, దాని సరళత మరియు సామర్థ్యం కారణంగా IBE ఇష్టపడే పద్ధతి.

● రియాక్టివ్ అయాన్ బీమ్ ఎచింగ్ (రిబ్): ఆర్గాన్ వంటి జడ వాయువులకు SF6, CHF3, CF4, O2, లేదా CL2 వంటి రసాయన రియాక్టివ్ వాయువులను REBE కలిగి ఉంటుంది. ఈ సాంకేతికత రసాయన రియాక్టివిటీని ప్రవేశపెట్టడం ద్వారా ఎచింగ్ రేట్లు మరియు పదార్థ ఎంపికను పెంచుతుంది. ఎచింగ్ మూలం ద్వారా లేదా ఉపరితల వేదికపై చిప్ చుట్టూ ఉన్న వాతావరణం ద్వారా రిబ్‌ను ప్రవేశపెట్టవచ్చు. రసాయనికంగా సహాయక అయాన్ బీమ్ ఎచింగ్ (CAIBE) అని పిలువబడే తరువాతి పద్ధతి అధిక సామర్థ్యాన్ని అందిస్తుంది మరియు నియంత్రిత ఎచింగ్ లక్షణాలను అనుమతిస్తుంది.

అయాన్ బీమ్ ఎచింగ్ మెటీరియల్ ప్రాసెసింగ్ రంగంలో అనేక ప్రయోజనాలను అందిస్తుంది. ఇది విభిన్న పదార్థాలను ఎత్తివేసే సామర్థ్యాన్ని కలిగి ఉంది, ప్లాస్మా ఎచింగ్ పద్ధతుల కోసం సాంప్రదాయకంగా సవాలుగా ఉన్నవారికి కూడా విస్తరించింది. ఇంకా, ఈ పద్ధతి సైడ్‌వాల్ ప్రొఫైల్‌లను నమూనా టిల్టింగ్ ద్వారా రూపొందించడానికి అనుమతిస్తుంది, ఎచింగ్ ప్రక్రియ యొక్క ఖచ్చితత్వాన్ని పెంచుతుంది. రసాయన రియాక్టివ్ వాయువులను ప్రవేశపెట్టడం ద్వారా, అయాన్ బీమ్ ఎచింగ్ ఎట్చ్ రేట్లను గణనీయంగా పెంచుతుంది, ఇది పదార్థ తొలగింపును వేగవంతం చేయడానికి ఒక మార్గాన్ని అందిస్తుంది.

సాంకేతికత అయాన్ బీమ్ కరెంట్ మరియు ఎనర్జీ వంటి క్లిష్టమైన పారామితులపై స్వతంత్ర నియంత్రణను మంజూరు చేస్తుంది, అనుకూలమైన మరియు ఖచ్చితమైన ఎచింగ్ ప్రక్రియలను సులభతరం చేస్తుంది. ముఖ్యంగా, అయాన్ బీమ్ ఎచింగ్ అసాధారణమైన కార్యాచరణ పునరావృతతను కలిగి ఉంది, స్థిరమైన మరియు నమ్మదగిన ఫలితాలను అందిస్తుంది. అదనంగా, ఇది చెప్పుకోదగిన ఎట్చ్ ఏకరూపతను ప్రదర్శిస్తుంది, ఇది ఉపరితలాలపై స్థిరమైన పదార్థ తొలగింపును సాధించడానికి కీలకమైనది. దాని విస్తృత ప్రక్రియ సౌలభ్యంతో, మెటీరియల్ ఫాబ్రికేషన్ మరియు మైక్రోఫ్యాబ్రికేషన్ అప్లికేషన్‌లలో అయాన్ బీమ్ ఎచింగ్ బహుముఖ మరియు శక్తివంతమైన సాధనంగా నిలుస్తుంది.

వెటెక్ సెమీకండక్టర్ గ్రాఫైట్ మెటీరియల్ అయాన్ బీమ్ గ్రిడ్‌ల తయారీకి ఎందుకు అనుకూలంగా ఉంటుంది?

● వాహకత: గ్రాఫైట్ అద్భుతమైన వాహకతను ప్రదర్శిస్తుంది, ఇది అయాన్ బీమ్ గ్రిడ్లకు త్వరణం లేదా క్షీణత కోసం అయాన్ కిరణాలను సమర్థవంతంగా మార్గనిర్దేశం చేయడానికి కీలకం.

● రసాయన స్థిరత్వం: గ్రాఫైట్ రసాయనికంగా స్థిరంగా ఉంటుంది, ఇది రసాయన కోత మరియు తుప్పును నిరోధించగలదు, తద్వారా నిర్మాణ సమగ్రత మరియు పనితీరు స్థిరత్వాన్ని నిర్వహిస్తుంది.

● మెకానికల్ బలం: గ్రాఫైట్ అయాన్ పుంజం త్వరణం సమయంలో ఉత్పన్నమయ్యే శక్తులు మరియు ఒత్తిళ్లను తట్టుకోవడానికి తగిన యాంత్రిక బలం మరియు స్థిరత్వాన్ని కలిగి ఉంటుంది.

● ఉష్ణోగ్రత స్థిరత్వం: గ్రాఫైట్ అధిక ఉష్ణోగ్రతల వద్ద మంచి స్థిరత్వాన్ని ప్రదర్శిస్తుంది, అయాన్ బీమ్ పరికరాలలో వైఫల్యం లేదా వైకల్యం లేకుండా అధిక-ఉష్ణోగ్రత వాతావరణాలను తట్టుకునేలా చేస్తుంది.

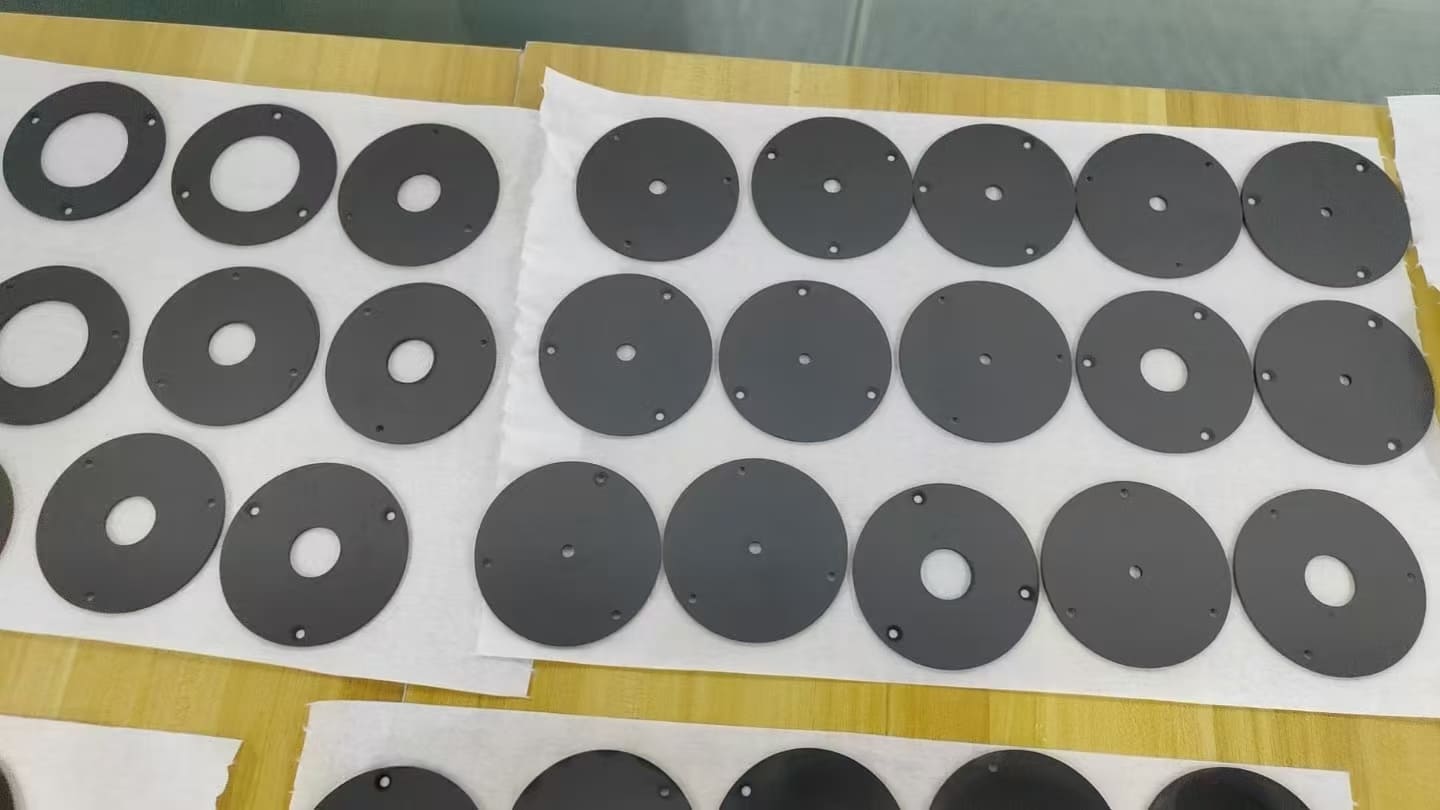

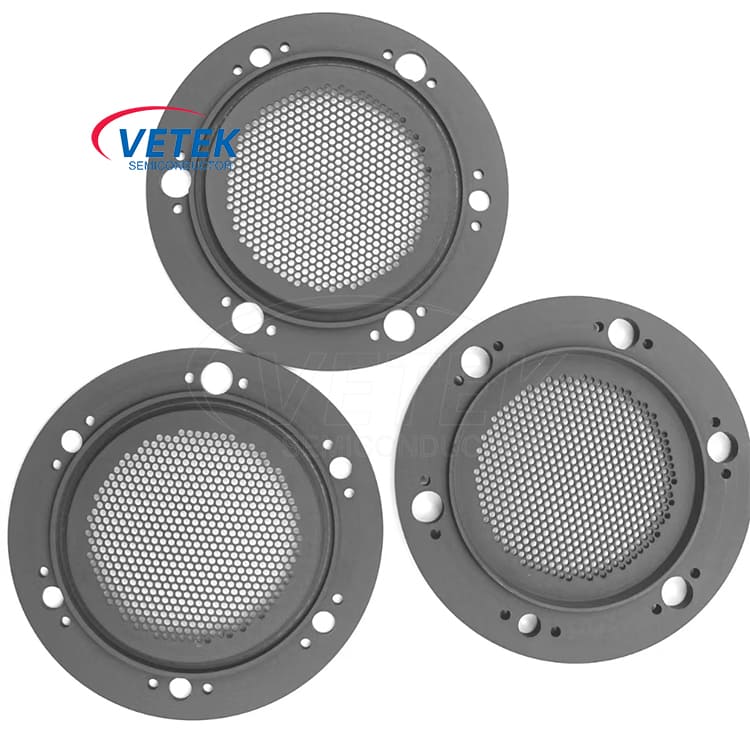

VeTek సెమీకండక్టర్ అయాన్ బీమ్ స్పుటర్ మూలాల గ్రిడ్ ఉత్పత్తులు:
